उत्पाद विवरण:
|
| माप सीमा: | 120मी | संचारण आवृत्ति: | 76GHz～81GHz, FM स्कैनिंग आवृत्ति चौड़ाई 5GHz |
|---|---|---|---|
| एंटीना फॉर्म: | लेंस एंटीना, एंटी-जंग लेंस एंटीना | प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), निकला हुआ किनारा |
| माप की सटीकता: | 0.05%～0.1% एफएस | परिचालन तापमान: | -40~130℃，-40~250℃ |
| सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | बिजली की आपूर्ति: | 24VDC, 220VAC |
| हाई लाइट: | IP65 80 Ghz रडार स्तर ट्रांसमीटर,सतत आवृत्ति रडार स्तर ट्रांसमीटर,तरल स्तर गेज 20m 40m |
||

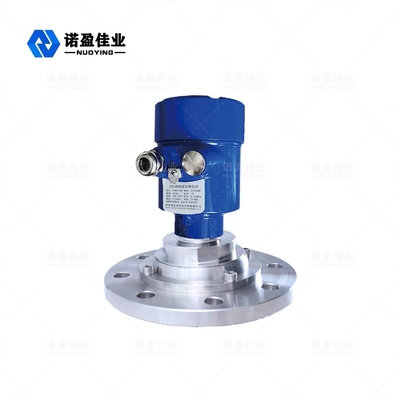

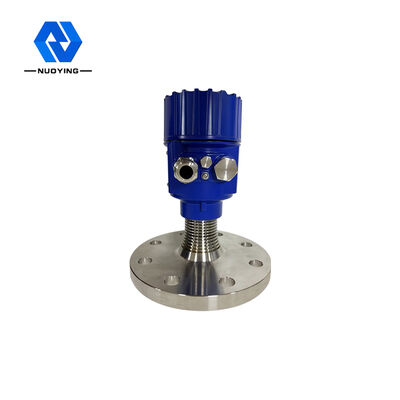

80GHz सतत आवृत्ति मॉड्यूलेशन वेव रडार स्तर मीटर, मापने की सीमा: 0 ~ 20 मीटर, 0 ~ 40 मीटर, 0 ~ 80 मीटर, तरल स्तर गेज
80GHz सतत आवृत्ति मॉडुलन लहर राडार स्तर मीटर
एक मिलीमीटर तरंग विद्युत चुम्बकीय तरंग क्या है;आमतौर पर 30-300GHz आवृत्ति डोमेन (तरंग दैर्ध्य 1-10 मिमी) विद्युत चुम्बकीय तरंग को मिलीमीटर तरंग कहा जाता है, जो माइक्रोवेव और दूर-अवरक्त तरंग की अतिव्यापी तरंग दैर्ध्य रेंज में स्थित है, इसलिए इसमें विशेषताएं हैं
दोनों स्पेक्ट्रम के।इस उत्पाद का 76-81GHz बैंड मानव की अब तक की सबसे कम समझ और अनुप्रयोग विकास वाला क्षेत्र है।
राडार स्तर मीटरतकनीकी मापदण्ड
| संचारण आवृत्ति | 76GHz～81GHz, FM स्कैनिंग आवृत्ति चौड़ाई 5GHz |

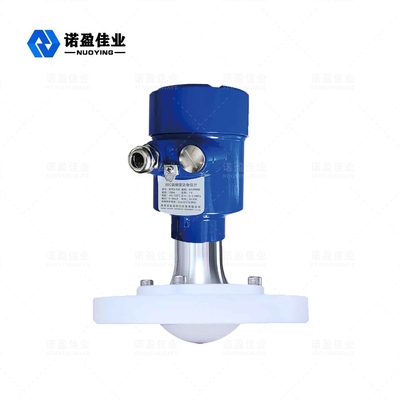

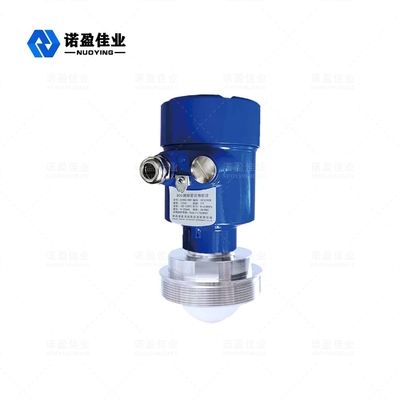

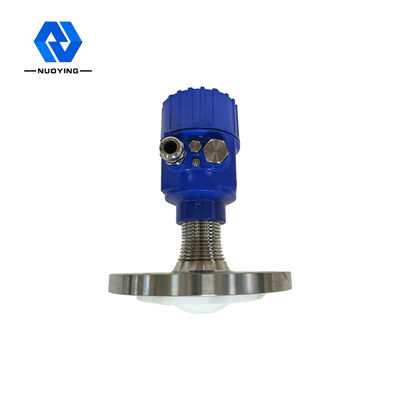

| एंटीना फॉर्म | लेंस एंटीना, एंटी-जंग लेंस एंटीना |
| एंटीना सामग्री | पीटीएफई, 304+पीटीएफई |
| माप सीमा | 0.08～120m |
| माप की सटीकता | 0.05%～0.1% एफएस |
| बिजली की आपूर्ति | 24VDC, 220VAC |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40～ + 130 ℃, -40～ + 260 ℃ (≥260 ℃ अनुकूलित किया जा सकता है) |
| प्रक्रिया दबाव | -0.1～4.0एमपीए |

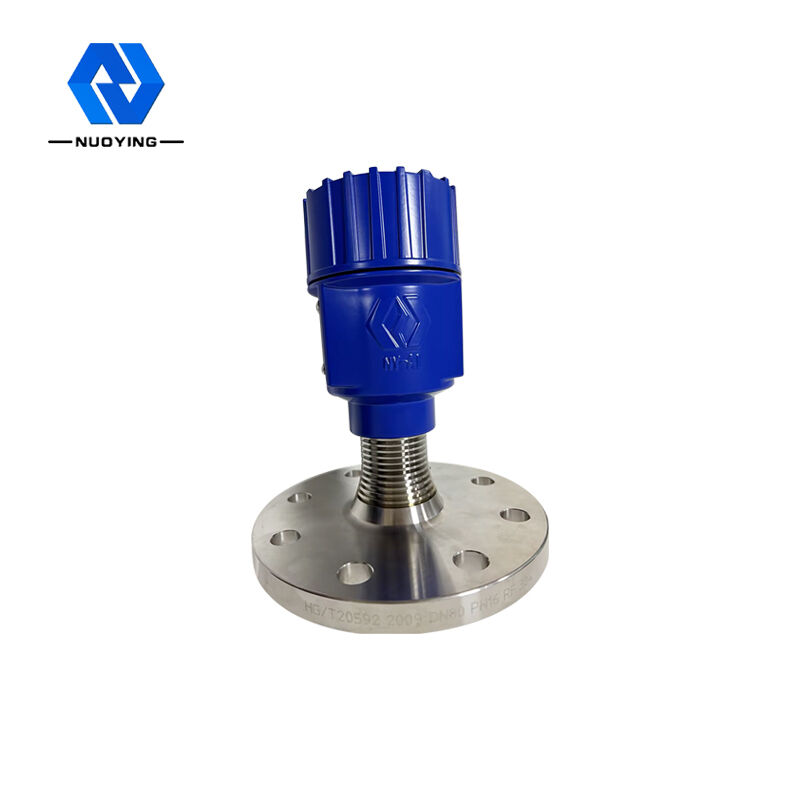

| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, स्वच्छता क्लैंप (वैकल्पिक) |
| सुरक्षा स्तर | IP65, IP67, IP68 (वैकल्पिक) |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
एफएम तरंग एफएमसीडब्ल्यू रडार उत्पाद (जिसे मिलीमीटर तरंग रडार भी कहा जाता है), क्योंकि वे केयू बैंड रडार की तुलना में उच्च आवृत्ति के साथ मिलीमीटर तरंग बैंड का उपयोग करते हैं, वे दूरस्थ लक्ष्य का पता लगाने और मजबूत धुएं और धूल के वातावरण में महत्वपूर्ण हैं, जैसे लंबी दूरी की इमेजिंग और मल्टी वर्णक्रमीय इमेजिंग।आवेदन, और माइक्रोवेव रडार की तुलना में छोटे लक्ष्यों का पता लगा सकता है और उच्च रिज़ॉल्यूशन और मजबूत गोपनीयता के साथ अधिक सटीक स्थिति प्राप्त कर सकता है।
राडार स्तर मीटरडिज़ाइन विशेषताएँ
बहुत अच्छा क्षणिक प्रदर्शन: स्व-विकसित सीएमओएस मिलीमीटर तरंग रेडियो फ्रीक्वेंसी चिप के आधार पर, यह एक सख्त रेडियो फ्रीक्वेंसी आर्किटेक्चर और उच्च सिग्नल-टू-शोर अनुपात का एहसास करता है।
◎ 5GHz वर्किंग बैंडविड्थ, ताकि उत्पाद में उच्च माप रिज़ॉल्यूशन और माप सटीकता हो।
सुसंगतता: सुसंगत लेजर पल्स के शुष्क धारा या गैर-रैखिक अंतर आवृत्ति प्रभाव द्वारा संचालित द्विध्रुवीय दोलन;
कम ऊर्जा: मिलीमीटर-लहर फोटॉन ऊर्जा केवल कुछ मिलीइलेक्ट्रॉन वोल्ट है, और कोई एक्स-रे आयनीकरण और पता लगाने वाले पदार्थ को नुकसान नहीं होगा, इसलिए पता लगाने वाले पदार्थ को नुकसान पहुंचाना आसान नहीं है।
मजबूत मर्मज्ञता: इसमें गैर-ध्रुवीय सामग्रियों के लिए मजबूत मर्मज्ञ शक्ति है।कई गैर-धातु गैर-ध्रुवीय सामग्रियों में इस बैंड में किरणों का कम अवशोषण होता है, इसलिए उनका उपयोग सामग्री की आंतरिक संरचना का पता लगाने के लिए किया जा सकता है।उदाहरण के लिए, सिरेमिक/कार्डबोर्ड/प्लास्टिक उत्पाद/फोम इस बैंड में विद्युत चुम्बकीय विकिरण के लिए पारदर्शी हैं, और इसका उपयोग हवाई अड्डे/स्टेशन सुरक्षा निगरानी के लिए भी किया जा सकता है, जैसे मशीनरी/विस्फोटक और दवाओं का पता लगाने, या सर्किट बोर्ड वेल्डिंग का पता लगाने के लिए।
ध्रुवीय अणुओं द्वारा आसानी से अवशोषित;इस बैंड में गैर-समान सामग्री में कम प्रकीर्णन होता है, और यह जल वाष्प सामग्री का पता लगा सकता है और माप सकता है।सामग्री संरचना का अध्ययन करना या उनके विशिष्ट स्पेक्ट्रम का विश्लेषण करके गुणवत्ता नियंत्रण करना भी संभव है।
बड़ी रेंज और छोटा अंधा क्षेत्र।अधिकतम सीमा 120 मीटर तक पहुंच सकती है, और अंधा क्षेत्र 8 सेमी तक पहुंच सकता है।
छोटे बीम कोण और छोटे एंटीना आकार इसे स्थापित करना आसान बनाते हैं।यह टैंक बॉडी के आकार और बाधाओं के हस्तक्षेप से कम प्रभावित होता है।
तरंगदैर्घ्य कम होता है, और इसमें ठोस सतह पर बेहतर परावर्तन विशेषताएँ होती हैं, इसलिए लक्ष्य के लिए किसी विशेष सार्वभौमिक निकला हुआ किनारा की आवश्यकता नहीं होती है।

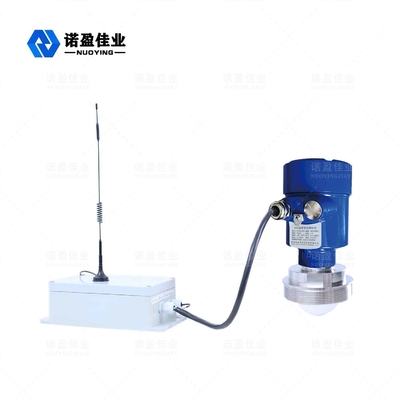

ऑन-साइट कर्मियों के रखरखाव कार्य को सुविधाजनक बनाने के लिए रिमोट डिबगिंग और रिमोट अपग्रेड का समर्थन करें।

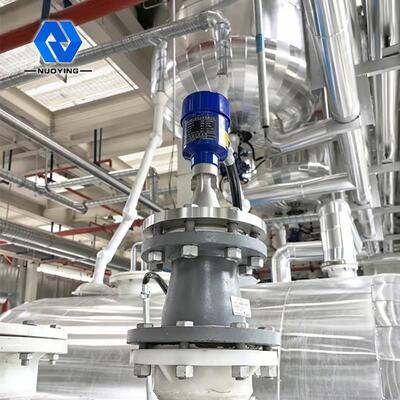

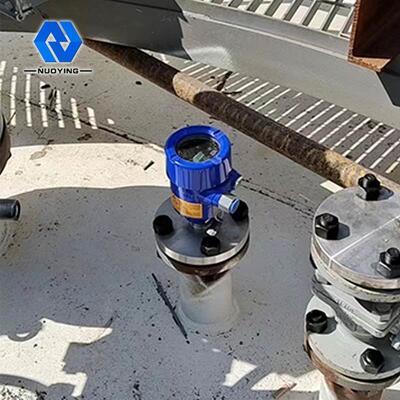

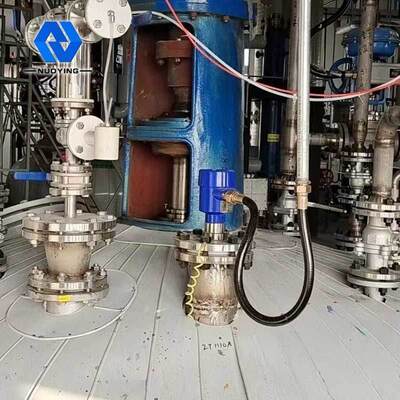

औद्योगिक माप में उपयोग किए जाने वाले 80GHz बैंड रडार के रूप में, इसमें उच्च-सटीक, गैर-संपर्क स्तर और तरल स्तर माप होता है।इसमें अन्य सामान्य माइक्रोवेव पल्स रडार और निर्देशित तरंग रडार के अतुलनीय फायदे हैं।अत्यंत संकीर्ण बीम और मर्मज्ञ क्षमता अधिक प्रभावी होती है।
माप प्रदर्शन से समझौता किए बिना अल्ट्रा-जटिल कामकाजी परिस्थितियों के अनुकूल।
