उत्पाद विवरण:
|
| मध्यम: | संक्षारक तरल | सामग्री: | पीएफए |
|---|---|---|---|
| माप सीमा: | 20 मीटर | परिचालन तापमान: | -40 ~ 130 ℃ |
| सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... | शुद्धता: | 3 मिमी |
| धमाका प्रूफ ग्रेड: | Exia IICT6 (वैकल्पिक) | विद्युत इंटरफ़ेस: | एम20×1. 5, ½ "एनपीटी |
| हाई लाइट: | PFA रडार टैंक लेवल गेज,IP67 रडार टैंक लेवल गेज,PFA गाइडेड वेव रडार ट्रांसमीटर |
||

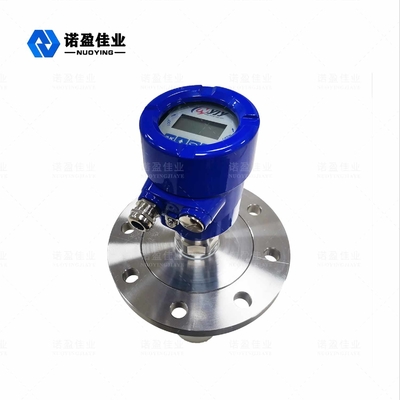

26GHz एनवाईआरडी-86 राडार स्तर मीटर
रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26Hz उच्च आवृत्ति रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण प्रसंस्करण कर सकता है ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों जैसे प्रतिक्रिया केतली, ठोस भंडारण के लिए किया जा सके।
राडार स्तर मीटरतकनीकी मापदण्ड
| ठेठ आवेदन | संक्षारक तरल आदि |
| संचारित आवृत्ति | 26GHz |
| शुद्धता | 3 मिमी |
| श्रेणी | 20 मीटर |
| एंटीना सामग्री | पीएफए (वैकल्पिक) |
| इको सैंपलिंग | 100 गुना/सेक |
| प्रक्रिया तापमान | -40 ~ 130 ℃ |
| परिवेश आर्द्रता | 0~90% |
| संकल्प | 1 मिमी |
| प्रक्रिया कनेक्शन | निकला हुआ |
| विद्युत इंटरफ़ेस | एम20×1.5, ½ "एनपीटी |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| बिजली की आपूर्ति | 24V डीसी 220VAC (वैकल्पिक) |
| शक्ति | 3डब्ल्यू |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 (वैकल्पिक) |
| संरक्षण वर्ग | आईपी67 |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
पीएफए सामग्री का उपयोग कर रडार स्तर मीटर एंटीना, पीएफए प्लास्टिक पेरफ्लूरोप्रोपाइल पेरफ्लूरोविनाइल ईथर और पॉलीटेट्राफ्लुओरोएथिलीन की एक छोटी मात्रा का एक कोपोलिमर है।पिघलने के सामंजस्य को बढ़ाया जाता है और घोल की चिपचिपाहट कम हो जाती है, जबकि गुण PTFE की तुलना में अपरिवर्तित रहते हैं।राल को सीधे साधारण थर्मोप्लास्टिक मोल्डिंग द्वारा संसाधित किया जा सकता है।संक्षारण प्रतिरोधी भागों को बनाने के लिए उपयुक्त, प्रतिरोधी भागों को पहनने, भागों को सील करने, भागों को इन्सुलेट करने और चिकित्सा उपकरण भागों को पहनने के लिए उपयुक्त है।
राडार स्तर मीटर मापने का सिद्धांत
रडार स्तर का एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करता है और इसे एंटीना के माध्यम से नीचे पहुंचाता है।नाड़ी मापी जा रही माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से स्वीकार किया जाता है, सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में स्वचालित रूप से ऑब्जेक्ट स्थिति सिग्नल में परिवर्तित कर दिया जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युतचुंबकीय तरंगों को लक्ष्य तक पहुँचने और वापस रिसीवर तक परावर्तित होने में लगने वाला समय लगभग तात्कालिक होता है।)
राडार स्तर मीटरडिज़ाइन विशेषताएँ
