उत्पाद विवरण:
|
| माप सीमा: | 30m，80m | सामग्री: | 304 316L (वैकल्पिक) |
|---|---|---|---|
| प्रक्रिया कनेक्शन: | यूनिवर्सल निकला हुआ किनारा | इको सैंपलिंग: | 100 गुना/सेक |
| परिचालन तापमान: | -40~130℃，-40~250℃ | सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... |
| शक्ति: | 3डब्ल्यू | धमाका प्रूफ ग्रेड: | Exia IICT6 (वैकल्पिक) |
| हाई लाइट: | 3W रडार लेवल ट्रांसमीटर,316L रडार लेवल ट्रांसमीटर,316L गाइडेड वेव रडार सेंसर |
||

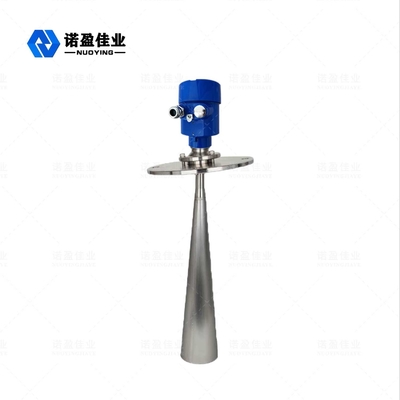

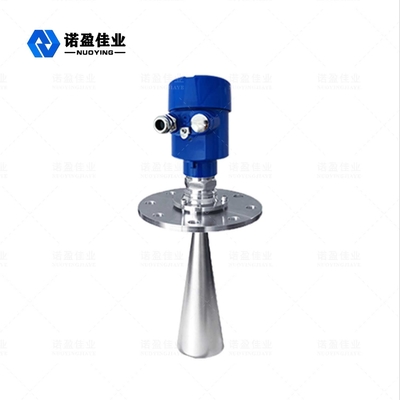

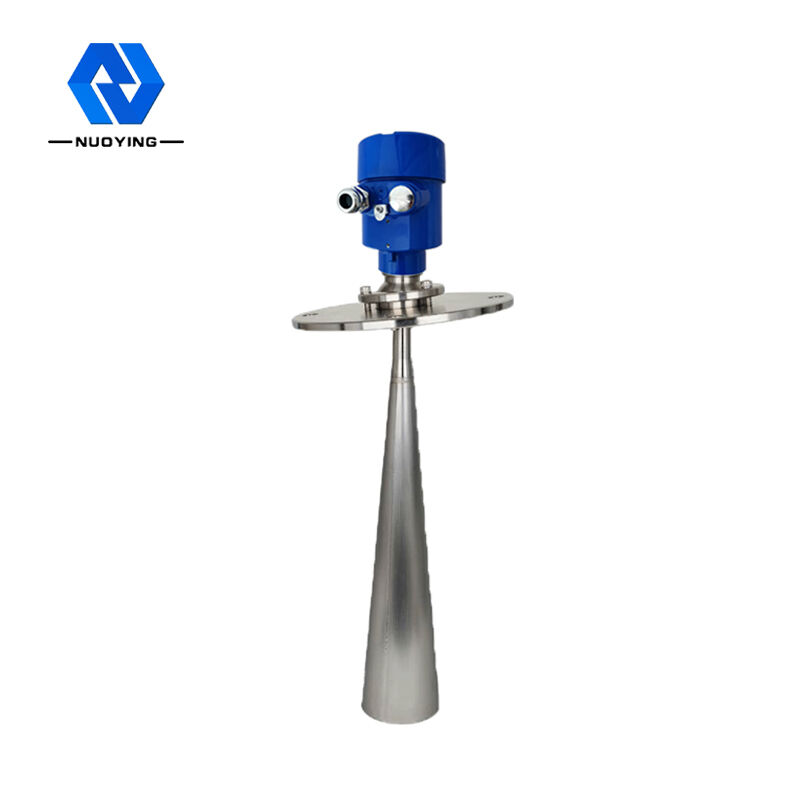

26GHz एनवाईआरडी-809 राडार स्तर मीटर
रडार स्तर मीटर NYR D80X श्रृंखला सेंसर एक 26Hz उच्च आवृत्ति वाला रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण प्रसंस्करण कर सकता है ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों जैसे प्रतिक्रिया केतली, ठोस भंडारण के लिए किया जा सके।
राडार स्तर मीटरतकनीकी मापदण्ड
| ठेठ आवेदन | निगरानी ठोस, धूल, कण, आदि |
| संचारित आवृत्ति | 26GHz |
| शुद्धता | 3 मिमी |
| श्रेणी | 30,80m |
| एंटीना सामग्री | 304 316L (वैकल्पिक) |
| इको सैंपलिंग | 100 गुना/सेक |
| प्रक्रिया तापमान | -40~130℃,-40~250℃ |
| परिवेश आर्द्रता | 0~90% |
| संकल्प | 1 मिमी |
| प्रक्रिया कनेक्शन | यूनिवर्सल निकला हुआ किनारा |
| विद्युत इंटरफ़ेस | एम20×1.5, ½ "एनपीटी |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| बिजली की आपूर्ति | 24 वी डीसी (वैकल्पिक) |
| शक्ति | 3डब्ल्यू |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 (वैकल्पिक) |
| संरक्षण वर्ग | आईपी67 |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटर मापने का सिद्धांत
रडार स्तर का एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करता है और इसे एंटीना के माध्यम से नीचे पहुंचाता है।नाड़ी मापी जा रही माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से स्वीकार किया जाता है, सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में स्वचालित रूप से ऑब्जेक्ट स्थिति सिग्नल में परिवर्तित कर दिया जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युतचुंबकीय तरंगों को लक्ष्य तक पहुँचने और वापस रिसीवर तक परावर्तित होने में लगने वाला समय लगभग तात्कालिक होता है।)

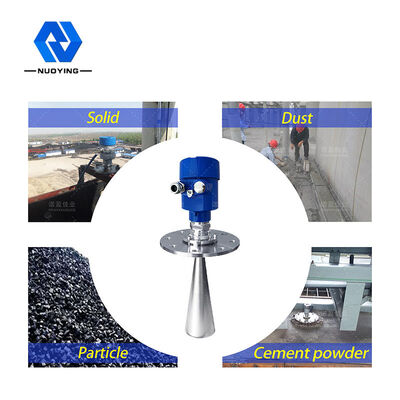

राडार स्तर मीटर आवेदन क्षेत्र
