उत्पाद विवरण:
|
| माप सीमा: | 80m，120m | शक्ति: | 3डब्ल्यू |
|---|---|---|---|
| बढ़ते विधि: | यूनिवर्सल निकला हुआ किनारा, क्लैंप और ब्रैकेट वैकल्पिक हैं | छिलके की सामग्री: | स्टेनलेस स्टील |
| इको सैंपलिंग: | 100 गुना/सेक | परिचालन तापमान: | -40 ~ 80 ℃ |
| सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... | संरक्षण ग्रेड: | आईपी67 |
| हाई लाइट: | 12VDC रडार स्तर ट्रांसमीटर,रडार स्तर ट्रांसमीटर 10m,10m माइक्रोवेव स्तर ट्रांसमीटर |
||

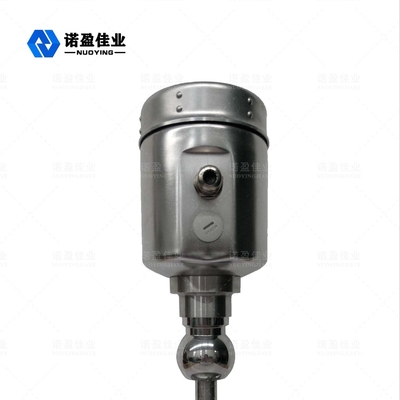

26GHz एनवाईआरडी-810 राडार स्तर मीटर

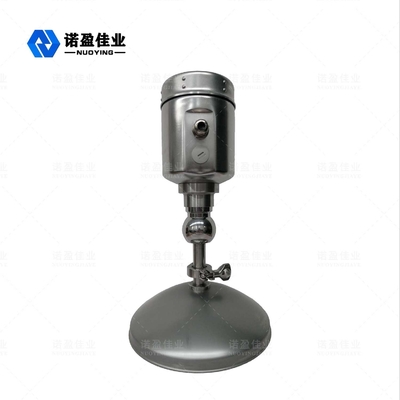

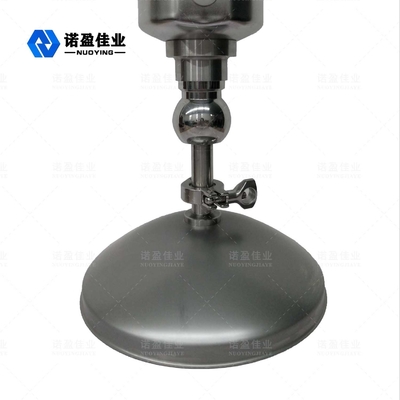

एनवाईआरडी-810परवलयिक एंटीना रडार स्तर गेज एक गैर-संपर्क रडार स्तर गेज है जो पल्स सिद्धांत का उपयोग करता है।इसका व्यापक रूप से ठोस सामग्री स्तर, प्रक्रिया कंटेनर, मजबूत धूल, आसान क्रिस्टलीकरण और संक्षेपण को मापने के लिए उपयोग किया जा सकता है।
राडार स्तर मीटरतकनीकी मापदण्ड
| ठेठ आवेदन | निगरानी ठोस, धूल, कण, आदि |
| संचारित आवृत्ति | 26GHz |
| शुद्धता | 3 मिमी |
| श्रेणी | 80m |
| एंटीना सामग्री | 304 316L (वैकल्पिक) |
| इको सैंपलिंग | 100 गुना/सेक |
| प्रक्रिया तापमान | -40 ~ 130 ℃ |
| परिवेश आर्द्रता | 0~90% |
| संकल्प | 1 मिमी |
| प्रक्रिया कनेक्शन | निकला हुआ किनारा या ब्रैकेट स्थापना |
| विद्युत इंटरफ़ेस | एम20×1.5, ½ "एनपीटी |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| बिजली की आपूर्ति | 24 वी डीसी (वैकल्पिक) |
| शक्ति | 3डब्ल्यू |
| धमाका प्रूफ ग्रेड | ExiaⅡCT6 (वैकल्पिक) |
| संरक्षण वर्ग | आईपी67 |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरकाम करने का सिद्धांत
मापन सिद्धांत रडार स्तर मीटर एक माइक्रोवेव पल्स सिग्नल को एक संकीर्ण J और एक एंटीना के माध्यम से बहुत कम ऊर्जा के साथ प्रसारित करता है।यह पल्स सिग्नल प्रकाश की गति से अंतरिक्ष में प्रेषित होता है और जब यह मापा माध्यम का सामना करता है तो यह परिलक्षित होता है।परावर्तित संकेत उपकरण द्वारा प्राप्त किया जाता है, और पल्स सिग्नल प्रेषित होता है और पल्स सिग्नल प्राप्त होता है।समय अंतराल संदर्भ तल और मापा माध्यम की सतह के बीच की दूरी के समानुपाती होता है।एंटीना और माध्यम की सतह के बीच की दूरी को ट्रांसमिशन और रिसेप्शन के बीच के समय अंतराल को मापकर मापा जा सकता है।
