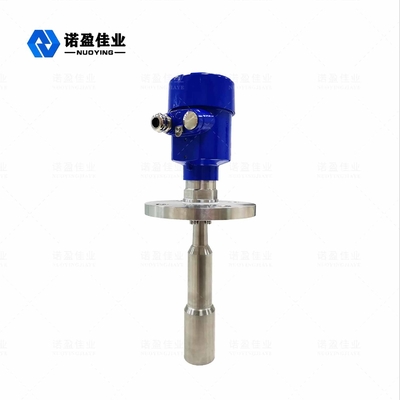

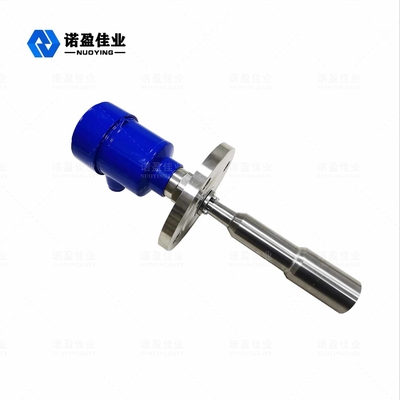

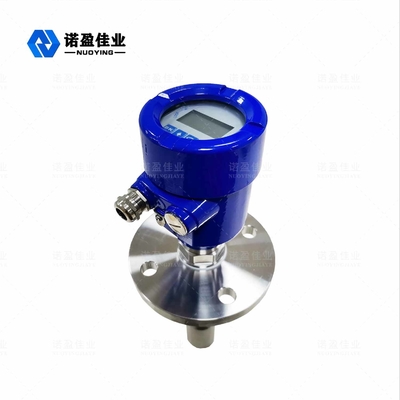

46 मिमी एंटीना रडार स्तर ट्रांसमीटर 26GHz धमाका सबूत

46 मिमी एंटीना रडार स्तर ट्रांसमीटर 26GHz धमाका सबूत

ब्रांड नाम: NUOYINGJIAYE
मॉडल संख्या: NYRD-806 (बहुत छोटा आकार)
एमओक्यू: 1
कीमत: $400 to $1800
भुगतान की शर्तें: टी/टी
आपूर्ति करने की क्षमता: 500 पीसी / पूर्व माह
विस्तृत जानकारी
उत्पत्ति के प्लेस:
चीन
प्रमाणन:
Explosion-proof certificate
माप सीमा:
30M
संचारित आवृत्ति:
26GHz
एंटीना आकार:
46mm
परिचालन तापमान:
-40 ~ 130 ℃
शुद्धता:
3 मिमी
ठेठ आवेदन:
तापमान, दबाव, और थोड़ा संक्षारक तरल आदि
धमाका प्रूफ ग्रेड:
Exia IICT6 (वैकल्पिक)
बिजली की आपूर्ति:
24V डीसी 220VAC (वैकल्पिक)
पैकेजिंग विवरण:
60 सेमी × 30 सेमी × 30 सेमी
आपूर्ति की क्षमता:
500 पीसी / पूर्व माह
प्रमुखता देना:

46 मिमी एंटीना रडार स्तर ट्रांसमीटर

,

रडार स्तर ट्रांसमीटर 26GHz

,

धमाका प्रूफ निर्देशित माइक्रोवेव स्तर ट्रांसमीटर

उत्पाद वर्णन

बहुत छोटा आकार गैर संपर्क रडार स्तर ट्रांसमीटर



26GHz एनवाईआरडी-806 राडार स्तर मीटर



रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26Hz उच्च आवृत्ति रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है।एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण प्रसंस्करण कर सकता है ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों जैसे प्रतिक्रिया केतली, ठोस भंडारण के लिए किया जा सके।



राडार स्तर मीटरतकनीकी मापदंड



ठेठ आवेदन तापमान, दबाव, और थोड़ा संक्षारक तरल आदि
संचारित आवृत्ति 26GHz
शुद्धता 3 मिमी
सीमा 30मी
एंटीना सामग्री 304 316L (वैकल्पिक)
इको सैंपलिंग 100 गुना/सेक
प्रक्रिया तापमान -40~130℃,-40~250℃
परिवेश आर्द्रता 0~90%
संकल्प 1 मिमी
प्रक्रिया कनेक्शन यूनिवर्सल निकला हुआ किनारा
विद्युत इंटरफ़ेस एम20×1.5, ½ "एनपीटी
सिग्नल आउटपुट 4...20mA/HART/RS485/मोडबस...
बिजली की आपूर्ति 24V डीसी 220VAC (वैकल्पिक)
शक्ति 3डब्ल्यू
धमाका प्रूफ ग्रेड ExiaⅡCT6 (वैकल्पिक)
संरक्षण वर्ग आईपी67



मैं टिप्पणी:उत्पादोंहो सकता हैके अनुसार अनुकूलितकोविशिष्ठ जरूरतेंकाउपयोगकर्ता!



राडार स्तर मीटर मापने का सिद्धांत



रडार स्तर का एंटीना एक संकीर्ण माइक्रोवेव पल्स का उत्सर्जन करता है और इसे एंटीना के माध्यम से नीचे पहुंचाता है।नाड़ी मापी जा रही माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से स्वीकार किया जाता है, सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में स्वचालित रूप से ऑब्जेक्ट स्थिति सिग्नल में परिवर्तित कर दिया जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युतचुंबकीय तरंगों को लक्ष्य तक पहुँचने और वापस रिसीवर तक परावर्तित होने में लगने वाला समय लगभग तात्कालिक होता है।)



46 मिमी एंटीना रडार स्तर ट्रांसमीटर 26GHz धमाका सबूत 0



राडार स्तर मीटरडिज़ाइन विशेषताएँ



  • एंटीना आकार में छोटा और स्थापित करने में आसान है;गैर-संपर्क रडार, कोई पहनना नहीं, कोई प्रदूषण नहीं।
  • लगभग जंग और फोम से प्रभावित नहीं;यह वायुमंडल में जल वाष्प, तापमान और दबाव में परिवर्तन से लगभग अप्रभावित है।
  • उच्च आवृत्ति स्तर मीटर के काम पर गंभीर धूल वातावरण का बहुत कम प्रभाव पड़ता है।
  • झुकी हुई ठोस सतह पर कम तरंगदैर्घ्य और बेहतर परावर्तन।
  • बीम कोण छोटा है और ऊर्जा केंद्रित है, जो प्रतिध्वनि क्षमता को बढ़ाती है और हस्तक्षेप करने वाली वस्तुओं से बचने के लिए फायदेमंद है।
  • माप का अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
  • उच्च सिग्नल-टू-शोर अनुपात उतार-चढ़ाव वाली परिस्थितियों में भी बेहतर प्रदर्शन को सक्षम बनाता है।
  • उच्च आवृत्ति ठोस और निम्न ढांकता हुआ निरंतर मीडिया को मापने के लिए सबसे अच्छा विकल्प है।
