उत्पाद विवरण:
|
शुद्धता: | 1.5-3 मिमी | बिजली की आपूर्ति: | 24VDC सौर ऊर्जा |
---|---|---|---|
श्रेणी: | 80M | प्रक्रिया कनेक्शन: | ब्रैकेट स्थापना |
प्रक्रिया तापमान: | -40 ~ 80 ℃ | परिचालन तापमान: | -40 ~ 80 ℃ |
सिग्नल आउटपुट: | हार्ट/आरएस485/मोडबस... | शक्ति: | 3डब्ल्यू |
हाई लाइट: | उच्च आवृत्ति रडार स्तर ट्रांसमीटर,रडार स्तर ट्रांसमीटर 20ma RS485,RS485 रडार टैंक स्तर सेंसर |

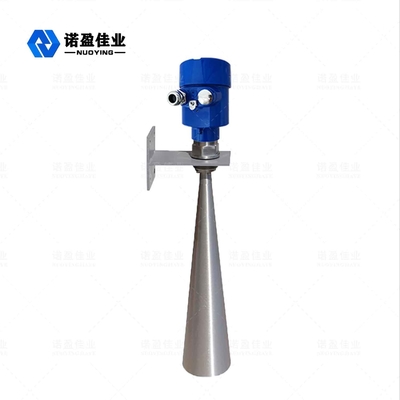

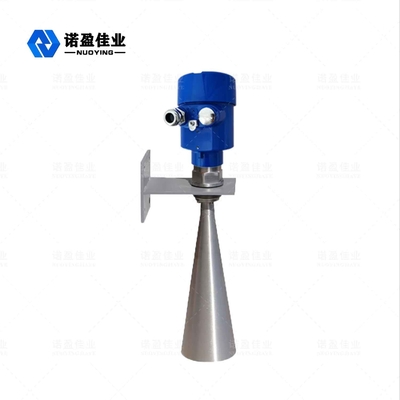

26GHz एनवाईआरडी-एसएल राडार स्तर मीटर
NYRD-SL रडार स्तर मीटर, जिसे जल स्तर रडार के रूप में भी जाना जाता है, एक इलेक्ट्रॉनिक उपकरण है जो लक्ष्य का पता लगाने के लिए विद्युत चुम्बकीय तरंगों का उपयोग करता है।इसका मुख्य कार्य जल संरक्षण की निगरानी, सीवेज उपचार और बाढ़ की चेतावनी देना है।मुख्य माप सिद्धांत रडार जल स्तर सेंसिंग एंटीना से रडार पल्स भेजना है, जो पानी की सतह से वापस परावर्तित पल्स प्राप्त करता है और समय टी रिकॉर्ड करता है। चूंकि विद्युत चुम्बकीय तरंग का प्रसार वेग सी स्थिर है, दूरी डी से पानी की सतह प्राप्त की जा सकती है।
राडार स्तर मीटरतकनीकी मापदण्ड
ठेठ आवेदन | नदियों, चैनलों, नहरों और शोलों के जल स्तर की निगरानी |
संचारित आवृत्ति | 26GHz |
शुद्धता | 1.5-3 मिमी |
श्रेणी | 30मी 80मी 120मी |
एंटीना सामग्री | 304 316L (वैकल्पिक) |
इको सैंपलिंग | 100 गुना/सेक |
प्रक्रिया तापमान | -40 ~ 80 ℃ |
परिवेश आर्द्रता | 0~90% |
संकल्प | 1 मिमी |
प्रक्रिया कनेक्शन | ब्रैकेट स्थापना |
विद्युत इंटरफ़ेस | एम20×1.5, ½ "एनपीटी |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
बिजली की आपूर्ति | 24 वी डीसी 12 वी डीसी (वैकल्पिक) |
शक्ति | 3डब्ल्यू |
वर्तमान कार्य | 10एमए |
संरक्षण वर्ग | आईपी67 |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव दालों का उत्सर्जन करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।पल्स मापा माध्यम की सतह को छूने के बाद, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है, विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचती है और वापस रिसीवर को परावर्तित हो जाती है। लिया गया समय लगभग तात्कालिक है)।
राडार स्तर मीटरडिज़ाइन विशेषताएँ
राडार स्तर मीटर निवेदन स्थान
