उत्पाद विवरण:
|
माप सीमा: | 6 | बिजली की आपूर्ति: | 24वीडीसी |
---|---|---|---|
सामग्री: | 304,316 एल (वैकल्पिक) | बढ़ते विधि: | निकला हुआ किनारा बढ़ते या धागा बढ़ते; |
संरक्षण ग्रेड: | प्रदर्शन उपकरण IP67 | परिचालन तापमान: | -40~130℃,-40~250℃ |
सिग्नल आउटपुट: | 4-20mA/HART/RS485/Modbus | आवृत्ति: | 100MHZ-1.8GHZ |
हाई लाइट: | 24VDC GWR स्तर ट्रांसमीटर,GWR स्तर ट्रांसमीटर 4-20mA,GWR लाइन ट्रांसमीटर में |

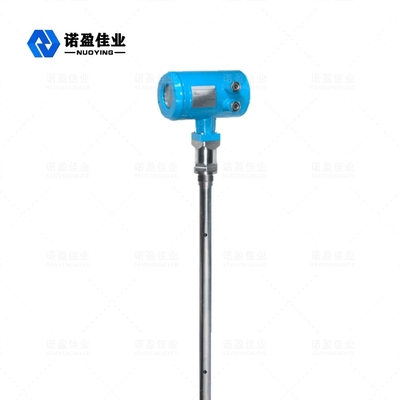

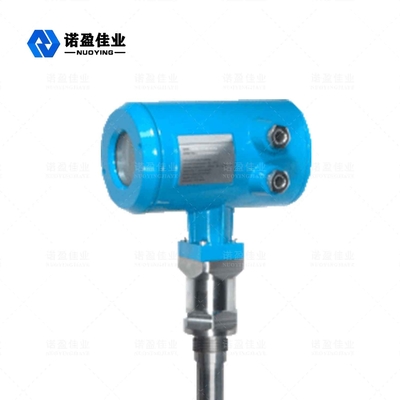

NYRD704 1.8GHz गाइडेड वेव राडार स्तर मीटर
गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने और उसी पथ के साथ पल्स ट्रांसमीटर पर लौटने के लिए परिलक्षित होता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
राडार स्तर मीटरतकनीकी मापदण्ड
मापदंडों |
आवृत्ति: 100MHZ-1.8GHZ मापने की सीमा: -केबल: 0-30 मीटर;रॉड, समाक्षीय: 0-6m दोहराव: ± 3 मिमी संकल्प: 1 मिमी नमूनाकरण: 55 नमूने गूंजें / s प्रतिक्रिया की गति: 0.2S (वास्तविक उपयोग के आधार पर) आउटपुट करंट सिग्नल: 4-20mA शुद्धता: <0.1% |
संचार अंतरफलक | हार्ट संचार प्रोटोकॉल |
प्रक्रिया कनेक्शन |
G1-1 / 2 निकला हुआ किनारा DN50, DN80, DN100, DN150 |
प्रक्रिया दबाव | -1 ~ 40बार |
शक्ति |
पावर: 24VDC (± 10%), तरंग वोल्टेज: 1Vpp बिजली की खपत: अधिकतम 22.5mA |
पर्यावरण की स्थिति | तापमान -40 ℃ ~ +80 ℃ |
आवास संरक्षण ग्रेड | आईपी68 |
विस्फोट का स्तर | EXiaIICT6 |
इंस्ट्रुमेंटेशन बिजली की आपूर्ति और सिग्नल आउटपुट वायर कनेक्शन |
दो-कोर परिरक्षित केबल साझा करना केबल प्रविष्टि: 2 एम 20 × 1.5 (केबल व्यास 5 - 9 मिमी) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरस्थापना आवश्यकताएं
इंस्टालेशन गाइड
निम्नलिखित इंस्टॉलेशन गाइड ठोस कणों और तरल के मापन के लिए केबल और रॉड जांच के लिए उपयुक्त है।समाक्षीय ट्यूबलर जांच केवल तरल वस्तु पर लागू होती है।
स्थापना की स्थिति:
आउटलेट और इनलेट से दूर रहने की कोशिश करें।
मीटर को धातु की टंकियों और प्लास्टिक की टंकियों के लिए टैंक की आंतरिक दीवार को नहीं छूना चाहिए।यदि यह एक धातु टैंक है, तो टैंक के केंद्र में सामग्री स्तर मीटर स्थापित नहीं किया जाना चाहिए।
साइलो व्यास के 1/4 भाग पर स्थापित करने का प्रस्ताव है।
केबल या रॉड प्रकार की जांच को टैंक की दीवार से कम से कम 30 सेमी की दूरी पर रखना चाहिए।
जांच का तल टैंक के तल से लगभग 30 मिमी होना चाहिए।
जांच को टैंक के भीतर की बाधाओं से कम से कम 200 मिमी की दूरी रखनी चाहिए।
यदि कंटेनर के नीचे एक शंकु है, तो टैंक टॉप के केंद्र में सेंसर स्थापित किया जा सकता है, इसलिए माप को टैंक के नीचे ले जाया जा सकता है।
दाईं ओर की तस्वीर रॉड-प्रकार के रडार इंस्टॉलेशन आरेख को दिखाती है, जिसका उपयोग मुख्य रूप से तरल स्तर माप के लिए किया जाता है।
विशेषताएस:
ऐसी सामग्री को माप सकते हैं जिसका ढांकता हुआ स्थिरांक 1.4 से अधिक या उसके बराबर हो।
आम तौर पर उस सामग्री को मापने के लिए उपयोग किया जाता है जिसकी चिपचिपाहट 500cst से कम या उसके बराबर होती है और आसंजन उत्पन्न करने की संभावना कम होती है।
रॉड-प्रकार के रडार की अधिकतम सीमा 6 मीटर तक पहुंच सकती है।
भाप और फोम के लिए मजबूत अवरोधक क्षमता है ताकि माप प्रभावित न हो।
तरल सामग्री के लिए डबल-रॉड माप विधि ली जा सकती है जिसमें अच्छी माप सटीकता की गारंटी के लिए ढांकता हुआ स्थिरांक अपेक्षाकृत छोटा होता है।
केबल पर लागू डाउन-पुलिंग बल
चार्ज और डिस्चार्ज करते समय, सामग्री केबल को डाउन-पुलिंग बल उत्पन्न करेगी, जो निम्नलिखित कारकों द्वारा निर्धारित की जाती है:
तरल माप के लिए स्थापना गाइड
नीचे संस्थापन गाइड रॉड- और केबल-प्रकार की जांच पर लागू होता है।ट्यूबलर जांच माप स्थापना विधि से संबंधित नहीं है।
टैंक के भीतर बाधाएं
हस्तक्षेप हटाना
तरल मानक स्थापना
ट्यूबलर जांच उस माध्यम के लिए सबसे अच्छा समाधान है जिसका चिपचिपापन 500cst से कम या उसके बराबर है और जो आसंजन के लिए आसान नहीं है।विशेषताएं इस प्रकार हैं:
