उत्पाद विवरण:
|
| माप सीमा: | 30मी | एंटीना प्रकार: | उच्च तापमान और उच्च दबाव केबल एंटीना |
|---|---|---|---|
| सैम्पलिंग: | गूंज 55 नमूने / s | प्रक्रिया कनेक्शन: | निकला हुआ किनारा स्थापना (वैकल्पिक) |
| विस्फोट का स्तर: | EXiaIICT6 | परिचालन तापमान: | -40 ~ 500 ℃ |
| सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | प्रक्रिया दबाव: | -0.1-4MPa, -1~40BAR |
| हाई लाइट: | 1.8GHz गाइडेड वेव रडार लेवल ट्रांसमीटर,30m गाइडेड वेव रडार लेवल ट्रांसमीटर,30m गाइडेड वेव लेवल ट्रांसमीटर |
||

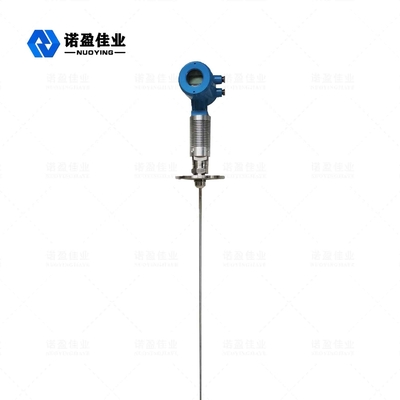

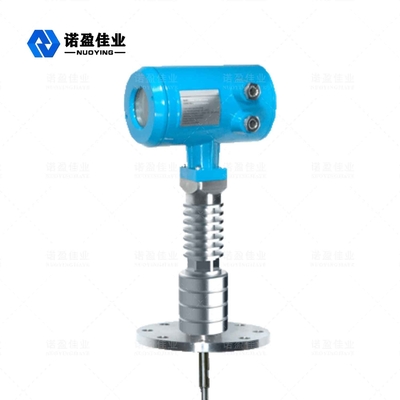

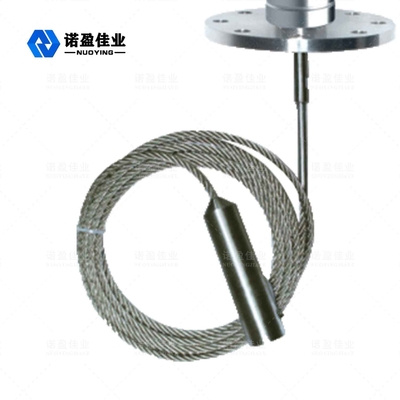

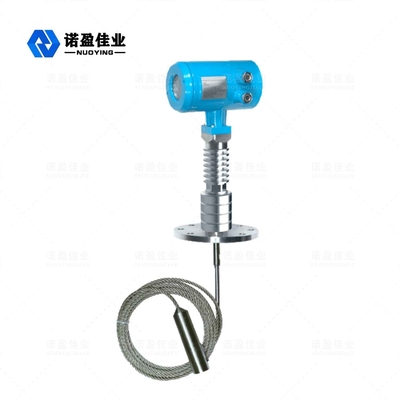

NYRD705 1.8GHz गाइडेड वेव राडार स्तर मीटर
गाइडेड वेव रडार लेवल मीटर टाइम डोमेन रिफ्लेक्शन (TDR) के सिद्धांत पर आधारित एक लेवल मीटर है।रडार स्तर गेज की विद्युत चुम्बकीय पल्स प्रकाश की गति से स्टील केबल या जांच के साथ फैलती है।स्तर मीटर की पल्स का हिस्सा एक प्रतिध्वनि बनाने और उसी पथ के साथ पल्स ट्रांसमीटर पर लौटने के लिए परिलक्षित होता है।ट्रांसमीटर और मापा माध्यम की सतह के बीच की दूरी उस अवधि के दौरान नाड़ी के प्रसार समय के समानुपाती होती है, और तरल स्तर की ऊंचाई की गणना की जाती है।
राडार स्तर मीटरतकनीकी मापदण्ड
| मापदंडों |
आवृत्ति: 100MHZ-1.8GHZ मापने की सीमा: -केबल: 0-30 मीटर;रॉड, समाक्षीय: 0-6m दोहराव: ± 3 मिमी संकल्प: 1 मिमी नमूनाकरण: 55 नमूने गूंजें / s प्रतिक्रिया की गति: 0.2S (वास्तविक उपयोग के आधार पर) आउटपुट करंट सिग्नल: 4-20mA शुद्धता: <0.1% |
| संचार अंतरफलक | हार्ट संचार प्रोटोकॉल |
| प्रक्रिया कनेक्शन |
G1-1 / 2 निकला हुआ किनारा DN50, DN80, DN100, DN150 |
| प्रक्रिया दबाव | -1 ~ 40बार |
| शक्ति |
पावर: 24VDC (± 10%), तरंग वोल्टेज: 1Vpp बिजली की खपत: अधिकतम 22.5mA |
| पर्यावरण की स्थिति | तापमान -40 ℃ ~ +80 ℃ |
| आवास संरक्षण ग्रेड | आईपी68 |
| विस्फोट का स्तर | EXiaIICT6 |
| इंस्ट्रुमेंटेशन बिजली की आपूर्ति और सिग्नल आउटपुट वायर कनेक्शन |
दो-कोर परिरक्षित केबल साझा करना केबल प्रविष्टि: 2 एम 20 × 1.5 (केबल व्यास 5 - 9 मिमी) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
राडार स्तर मीटरऑपरेटिंग सिद्धांत
गाइडेड वेव रडार एक प्रकार का मापक यंत्र है जो समय यात्रा के सिद्धांत पर आधारित है।रडार तरंग प्रकाश की गति से चलती है, और इसके चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा एक स्तर संकेत में परिवर्तित किया जा सकता है।जांच उच्च-आवृत्ति दालों का उत्सर्जन करती है जो केबल के साथ फैलती हैं, और दालों को वापस परावर्तित किया जाता है जब वे सामग्री की सतह का सामना करते हैं और मीटर के अंदर रिसीवर द्वारा प्राप्त करते हैं।दूरी संकेत तब स्तर संकेत में परिवर्तित हो जाता है।
इनपुट
परावर्तित पल्स सिग्नल को केबल के साथ मीटर के इलेक्ट्रॉनिक सर्किट में वापस ले जाया जाता है, और माइक्रोप्रोसेसर इस सिग्नल को भौतिक सतह पर माइक्रोवेव दालों द्वारा उत्पादित प्रतिध्वनि की पहचान करने के लिए संसाधित करता है।सही इको सिग्नल की पहचान इंटेलिजेंट सॉफ्टवेयर द्वारा की जाती है।भौतिक सतह से D की दूरी नाड़ी के समय यात्रा T के समानुपाती होती है:
डी = सी × टी / 2
जहाँ C प्रकाश की गति है
जैसा कि खाली टैंक की दूरी E ज्ञात है, स्तर L है:
एल = ईडी
उत्पादन
खाली टैंक ऊंचाई ई (= शून्य बिंदु), पूर्ण टैंक ऊंचाई एफ (= पूर्ण पैमाने) और कुछ अनुप्रयोग पैरामीटर के अनुसार सेट करें।एप्लिकेशन पैरामीटर स्वचालित रूप से 4 ~ 20 एमए के आउटपुट के अनुरूप माप पर्यावरण के अनुकूल उपकरण बना देगा।
राडार स्तर मीटरबिजली के कनेक्शन
आपूर्ति वोल्टेज
(4 ~ 20) एमए / एचएआरटी (दो-तार)
बिजली की आपूर्ति और आउटपुट करंट सिग्नल एक दो-कोर परिरक्षित केबल साझा करते हैं।विशिष्ट आपूर्ति वोल्टेज श्रेणी के लिए तकनीकी डेटा देखें।आंतरिक रूप से सुरक्षित प्रकार के लिए, बिजली की आपूर्ति और उपकरण के बीच एक सुरक्षा अवरोध जोड़ा जाना चाहिए।
(4 ~ 20) एमए / हार्ट (चार-तार)
बिजली की आपूर्ति और वर्तमान संकेत अलग हो गए हैं, और प्रत्येक दो-कोर परिरक्षित तार का उपयोग करता है।विशिष्ट आपूर्ति वोल्टेज श्रेणी के लिए तकनीकी डेटा देखें।
RS485/मोडबस
बिजली की आपूर्ति और मोडबस सिग्नल अलग हो जाते हैं, और प्रत्येक दो-कोर परिरक्षित तार का उपयोग करता है।विशिष्ट आपूर्ति वोल्टेज श्रेणी के लिए तकनीकी डेटा देखें।
