| ब्रांड नाम: | NUOYINGJIAYE |
| मॉडल संख्या: | NYRD701 |
| एमओक्यू: | 1 pc |
| कीमत: | $450~$1700/pc |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 1000 pcs/month |

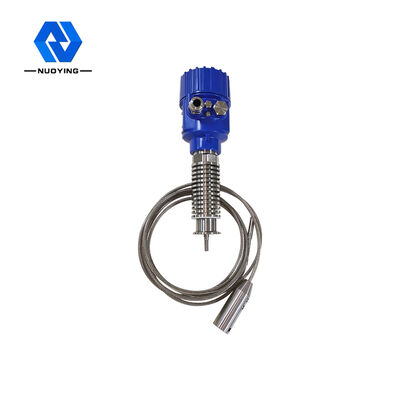

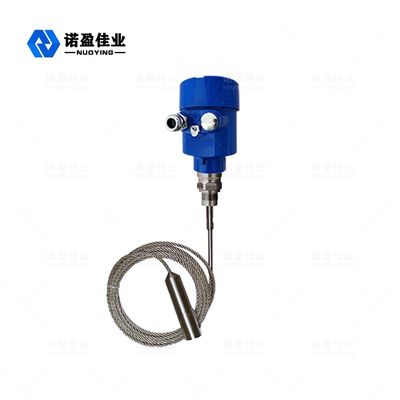

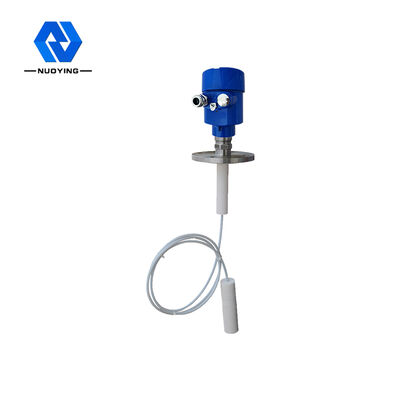

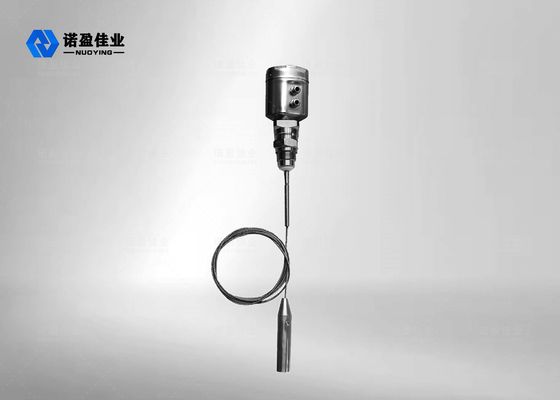

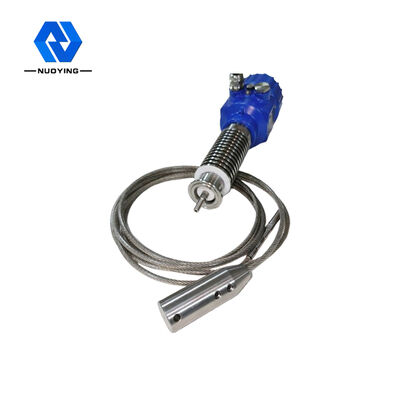

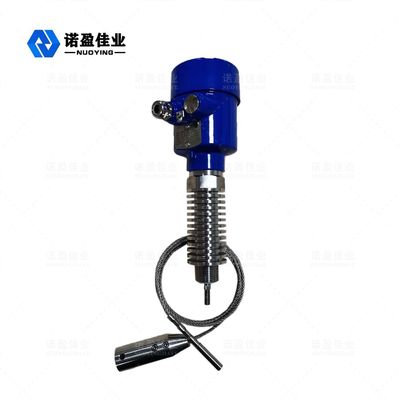

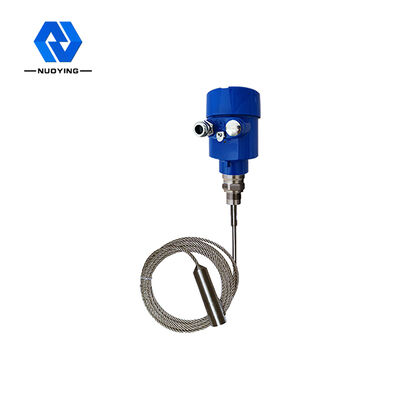

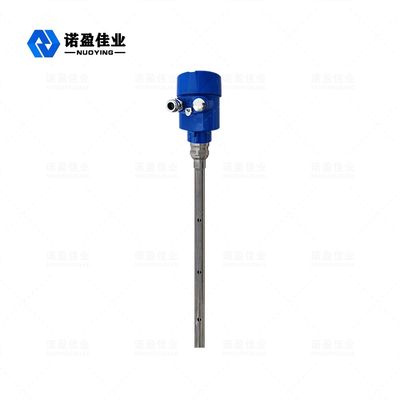

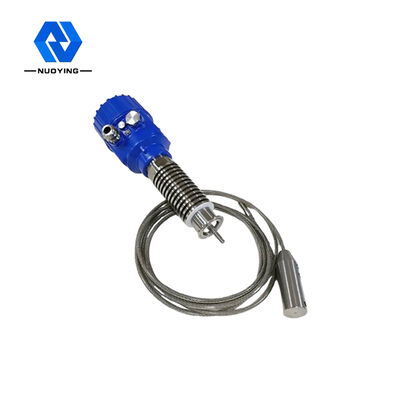

तेल और गैस, रसायन और पेट्रोकेमिकल उद्योग में पायस परतों के लिए NYRD 701 30m गाइडेड वेव रडार लेवल मीटर
का कार्य सिद्धांतमजबूत संक्षारण तरल NYRD 701 के लिए 30m संपर्क योग्य गाइडेड वेव रडार लेवल मीटर

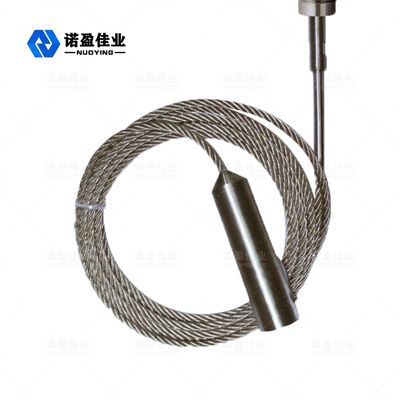

गाइडेड वेव रडार द्वारा उत्सर्जित उच्च-आवृत्ति माइक्रोवेव पल्स डिटेक्शन घटक (स्टील केबल या स्टील रॉड) के साथ फैलता है, और मापा माध्यम से मिलता है। परावैद्युत स्थिरांक में अचानक परिवर्तन के कारण, यह प्रतिबिंब का कारण बनता है, और पल्स ऊर्जा का एक हिस्सा वापस परावर्तित होता है। प्रेषित पल्स और परावर्तित पल्स के बीच का समय अंतराल मापा माध्यम की दूरी के समानुपाती होता है।
मैंइनपुट प्रक्रिया
गाइडेड वेव रडार समय यात्रा के सिद्धांत पर आधारित एक मापने वाला उपकरण है। रडार तरंग प्रकाश की गति से चलती है, और चलने के समय को इलेक्ट्रॉनिक घटकों द्वारा वस्तु स्तर संकेत में परिवर्तित किया जा सकता है। जांच उच्च आवृत्ति पल्स उत्सर्जित करती है और केबल या रॉड जांच के साथ फैलती है।
ओउत्पादन प्रक्रिया
खाली टैंक ऊंचाई E (= शून्य), पूर्ण टैंक ऊंचाई F (= पूर्ण सीमा) और कुछ अनुप्रयोग मापदंडों को दर्ज करके, अनुप्रयोग मापदंडों स्वचालित रूप से मीटर को मापने वाले वातावरण के अनुकूल बना देंगे, जो 4-20mA आउटपुट के अनुरूप है।
डिजाइन विशेषताएंकामजबूत संक्षारण तरल NYRD 701 के लिए 30m संपर्क योग्य गाइडेड वेव रडार लेवल मीटर
◎ गाइडेड वेव रडार ऑब्जेक्ट लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक, संपर्क माप, उच्च माप सटीकता, अधिक सटीक माप को अपनाता है। साथ ही, गाइडेड वेव रडार माध्यम के तापमान और आसंजन जैसे बाहरी वातावरण से प्रभावित नहीं होता है।
◎ 70X श्रृंखला गाइडेड वेव रडार ऑब्जेक्ट लेवल मीटर विभिन्न प्रक्रिया कनेक्शन मोड और डिटेक्शन मॉड्यूल प्रकारों के कारण विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त है। जैसे: उच्च तापमान, उच्च दबाव और कम परावैद्युत स्थिरांक माध्यम।
◎ पल्स वर्किंग मोड, कम उत्सर्जन शक्ति, विभिन्न प्रकार के धातु, गैर-धातु कंटेनरों में स्थापित किया जा सकता है, मानव शरीर और पर्यावरण के लिए कोई नुकसान नहीं है।
तकनीकी पैरामीटर का मजबूत संक्षारण तरल NYRD 701 के लिए 30m संपर्क योग्य गाइडेड वेव रडार लेवल मीटर
| विशिष्ट अनुप्रयोग | तरल (मजबूत संक्षारण, कम परावैद्युत स्थिरांक, आसंजन, उच्च तापमान और उच्च दबाव, अंतर्निहित हीटिंग कॉइल, सीढ़ी, फ्लोटिंग प्लेट और अन्य जटिल अवसर) |
| धूल (उड़ान राख, चूना पत्थर पाउडर, सीमेंट पाउडर, कंक्रीट और अन्य मीडिया) | |
| ठोस (छोटे कण, अनाज, बजरी, रेत और अन्य मीडिया) | |
| उत्पाद मॉडल | NYRD701,NYRD702, NYRD703,NYRD704,NYRD705 |

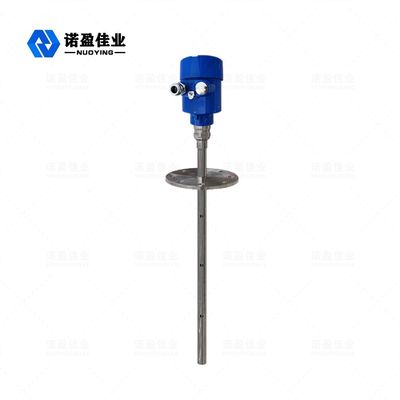

| एंटीना फॉर्म | केबल प्रकार, रॉड प्रकार, डबल केबल प्रकार, डबल रॉड प्रकार, वेव गाइड ट्यूब प्रकार |
| एंटीना सामग्री | PTFE, 304, 316 |
| इको नमूनाकरण | 55 बार / सेकंड |
| मापने की सीमा | 6m, 30 m |
| माप सटीकता | 0.05% ~ 0.1% F.S |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4... 20mA/HART/RS485/Modbus... |
| प्रक्रिया तापमान | -40~ +130°C, -40~ +250 °C,-40~ +500 °C |
| प्रक्रिया दबाव | -0.1~2.0MPa,-0.1~4.0MPa |

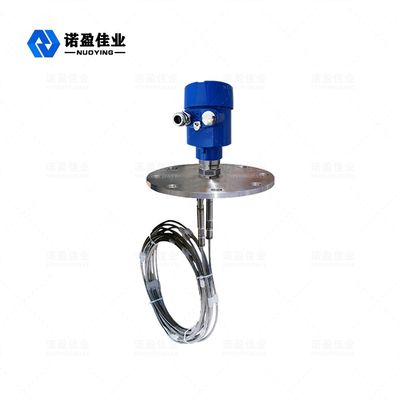

| प्रक्रिया कनेक्शन | थ्रेड, ब्रैकेट, फ्लैंज, क्लैंप (वैकल्पिक) |
| विद्युत इंटरफ़ेस | M20×1.5 , ½ " NPT |
| सुरक्षा ग्रेड | IP 65, IP 67, IP 68 (वैकल्पिक) |
| विस्फोट-प्रूफ ग्रेड | ExiaIICT6Ga, ExdIICT6Gb(विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
