NYRD-805 गैर संपर्क स्तर ट्रांसमीटर PTFE 0-10m मापने की सीमा

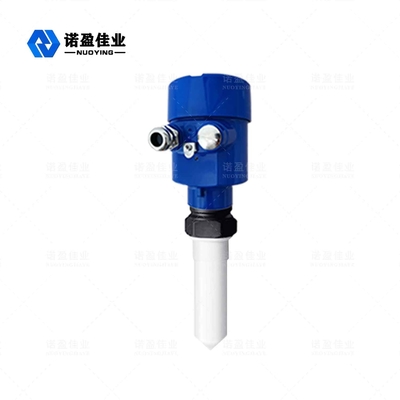

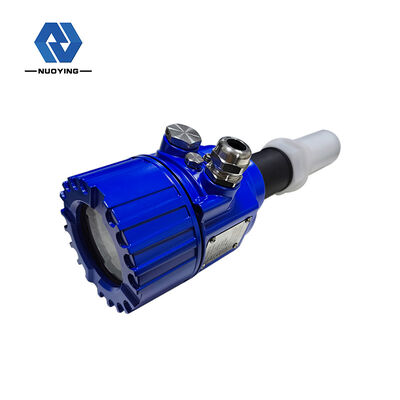

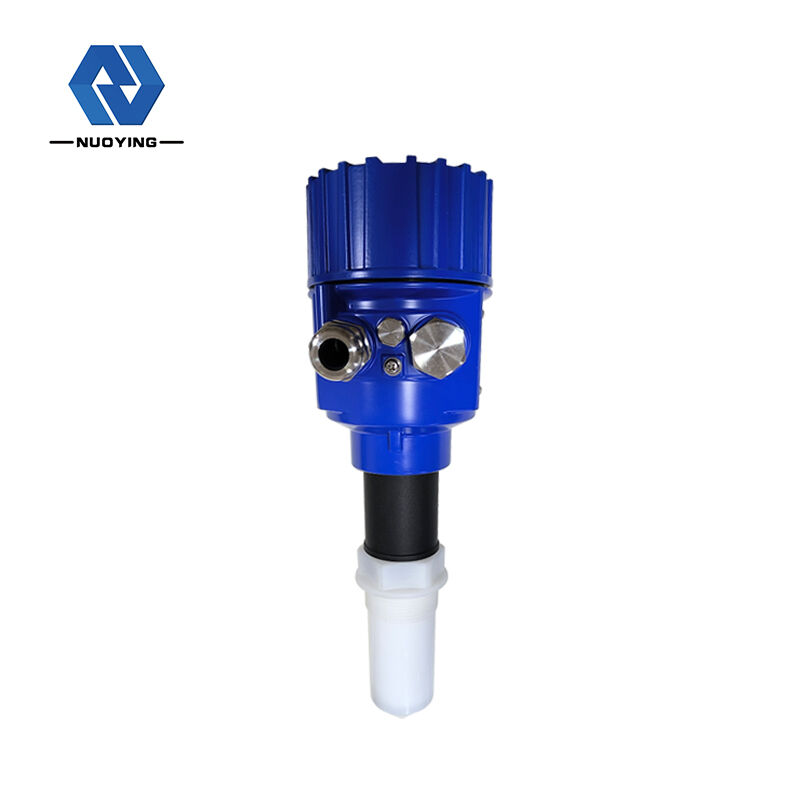

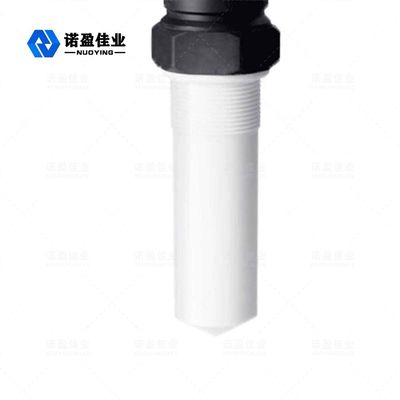

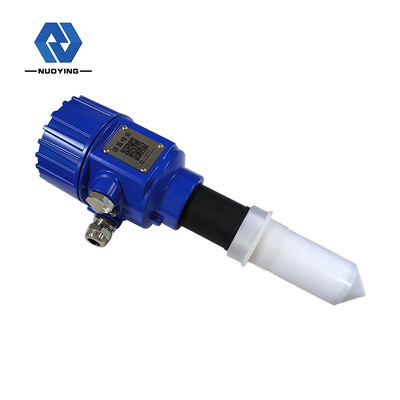

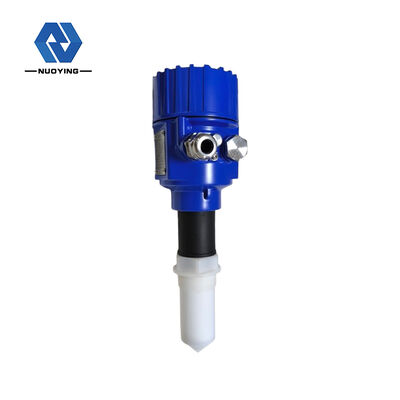

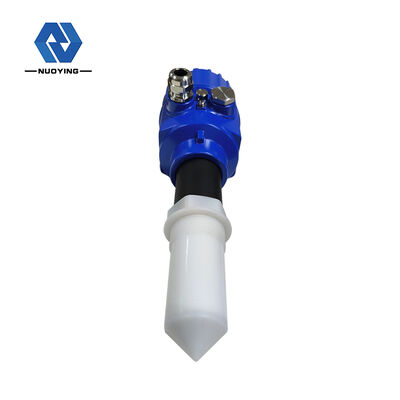

26GHz NYRD-805 रडार स्तर मीटर

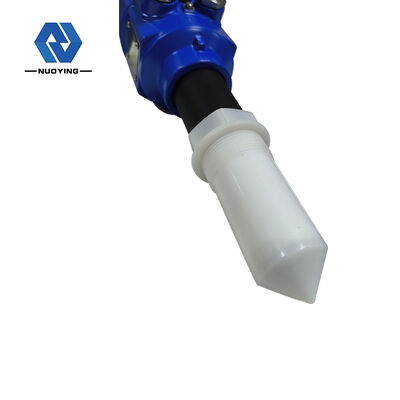

NYRD805 रडार स्तर मीटर एक 26GHz उच्च आवृत्ति रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 10 मीटर है। एंटीना को और अनुकूलित किया गया है,और नया तेज माइक्रोप्रोसेसर उच्च गति संकेत विश्लेषण और प्रसंस्करण कर सकते हैं, ताकि उपकरण का उपयोग कुछ जटिल अवसरों जैसे भाप, फोम, धूल, क्रिस्टलीकरण, संघनक आदि में किया जा सके।

रडार स्तर मीटरतकनीकी पैरामीटर

※ नोटःउत्पादहो सकता हैअनुकूलितके लिएविशिष्ट आवश्यकताएंकाउपयोगकर्ता!

रडार स्तर मीटरपरिचालन सिद्धांत

रडार स्तर का एंटीना संकीर्ण माइक्रोवेव पल्स उत्सर्जित करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।यह वापस परिलक्षित होता है और एंटीना प्रणाली द्वारा फिर से प्राप्त होता है, और सिग्नल इलेक्ट्रॉनिक सर्किट के हिस्से में प्रेषित किया जाता है और स्वचालित रूप से एक स्तर संकेत में परिवर्तित किया जाता है (क्योंकि धड़कन प्रसार की गति बेहद तेज है,विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचता है और रिसीवर पर वापस परिलक्षित होता है(समय लगभग तत्काल है) ।

रडार स्तर मीटरडिजाइन की विशेषताएं

◎ एंटीना का आकार छोटा है, इसे स्थापित करना आसान है; संपर्क रहित रडार, कोई पहनना और कोई प्रदूषण नहीं।

◎ संक्षारण, फोम, जल वाष्प, तापमान और दबाव परिवर्तन से प्रभावित नहीं होता है।

◎ किरण का कोण छोटा होता है और ऊर्जा केंद्रित होती है, जिससे प्रतिध्वनि क्षमता बढ़ जाती है और हस्तक्षेप से बचने में मदद मिलती है।

◎ माप अंधा क्षेत्र छोटा है, और यह छोटे टैंक माप के लिए भी अच्छे परिणाम प्राप्त कर सकता है।

◎ उतार-चढ़ाव वाली परिस्थितियों में भी बेहतर प्रदर्शन के लिए उच्च संकेत-शोर अनुपात।

रडार स्तर मीटरस्थापना की आवश्यकताएं

• रडार लेवलमीटर को टैंक के व्यास के 1/4 या 1/6 पर स्थापित किया जाता है। नोटः टैंक की दीवार से न्यूनतम दूरी 500 मिमी होनी चाहिएः 1डेटा प्लेन, 2कंटेनर सेंटर और अक्ष-समरूपता।

रडार स्तर मीटरगलत स्थापना

• शंक्वाकार टैंक को इनलेट के ऊपर स्थापित नहीं किया जा सकता है.नोटः बाहरी स्थानों पर स्थापित करने पर सनशेड और वर्षा प्रतिरोधी उपाय किए जाने चाहिए.चित्र 4: 1सही, 2गलत

• यदि टैंक में बाधाएं हैं जो माप को प्रभावित करती हैं, तो सामान्य माप के लिए एक परावर्तक स्थापित किया जाना चाहिए। चित्र 5:1सही,2गलत

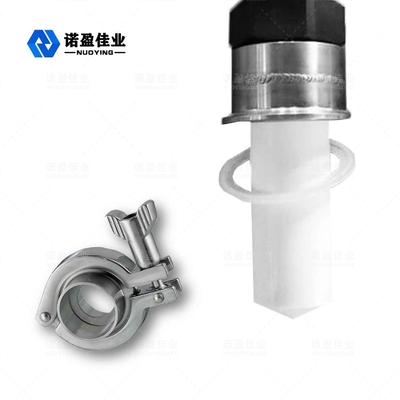

कनेक्शन विधि

रडार स्तर मीटरसुरक्षा वर्ग

यह उपकरण सुरक्षा वर्ग IP66/67 की आवश्यकताओं को पूरी तरह से पूरा करता है। चित्र 6:

• कैसे सुनिश्चित करें कि आपकी स्थापना IP67 आवश्यकताओं को पूरा करती हैः
• सुनिश्चित करें कि सीलिंग सिर क्षतिग्रस्त नहीं है।
• सुनिश्चित करें कि केबल क्षतिग्रस्त नहीं है।
• यह सुनिश्चित करें कि उपयोग की जाने वाली केबलें विद्युत कनेक्शन विनिर्देशों को पूरा करती हैं। यह सुनिश्चित करने के लिए कि पानी आवास में नहीं बहता है, विद्युत इंटरफ़ेस में प्रवेश करने से पहले केबल को नीचे मोड़ें, 1 देखें
• कृपया केबल ग्रंथि को कसें, देखें2
• कृपया अप्रयुक्त विद्युत कनेक्शनों को अंधे प्लग से प्लग करें, 3 देखें

रडार स्तर मीटरउपकरण डिबगिंग

उपकरण में तीन डिबगिंग विधियां हैं, जो इस प्रकार हैंः

विधि 1:प्रदर्शन/कुंजी

उपकरण को डिस्प्ले स्क्रीन पर 4 बटन के माध्यम से डिबग किया जाता है। (चित्र 7) 1LCD; 2Button।

विधि 2:होस्ट कंप्यूटर डिबगिंग

HART के माध्यम से ऊपरी कैमरे से कनेक्ट करें (चित्र 8)

1RS232 या USB;2रडार स्तर मीटर;3HART एडाप्टर;4250Ω प्रतिरोध

विधि 3:हैंडहेल्ड प्रोग्रामर प्रोग्रामिंग

HART हैंडहेल्ड प्रोग्रामर (चित्र 9)

1RS232 या USB;2रडार स्तर मीटर;3250Ω प्रतिरोध
