| ब्रांड नाम: | NUOYINGJIAYE |
| मॉडल संख्या: | NYRD701 |
| एमओक्यू: | 1 pc |
| कीमत: | $450~$1700/pc |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 1000 pcs/month |

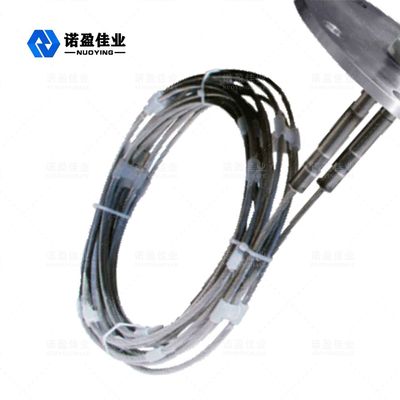

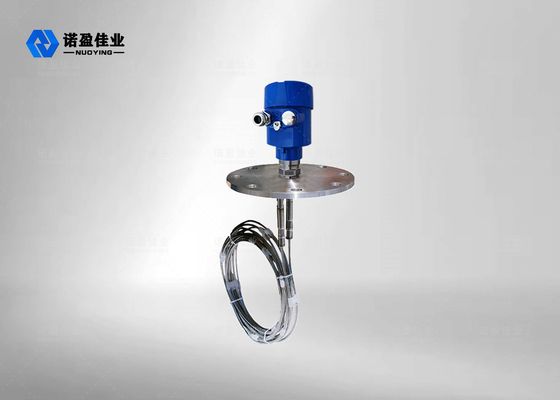

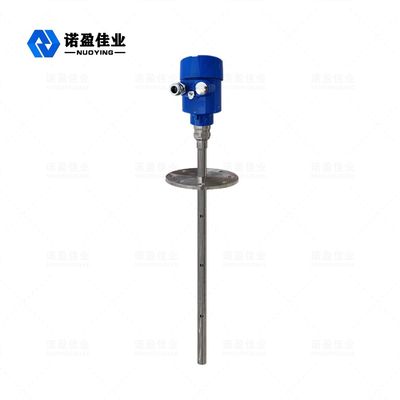

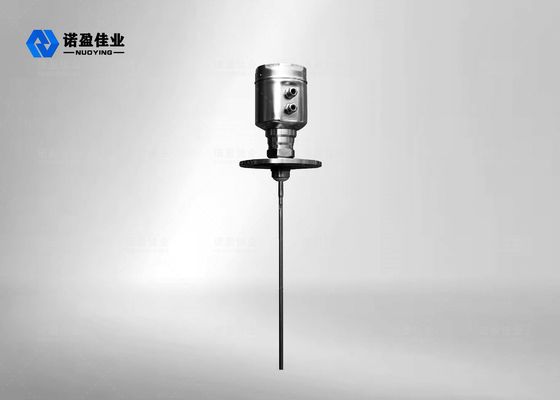

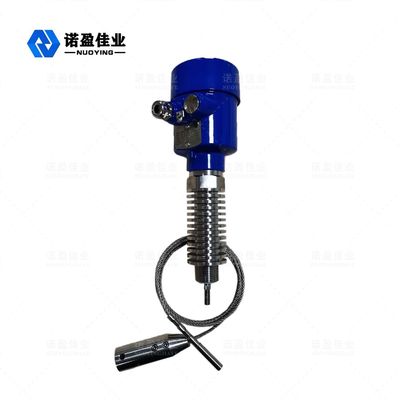

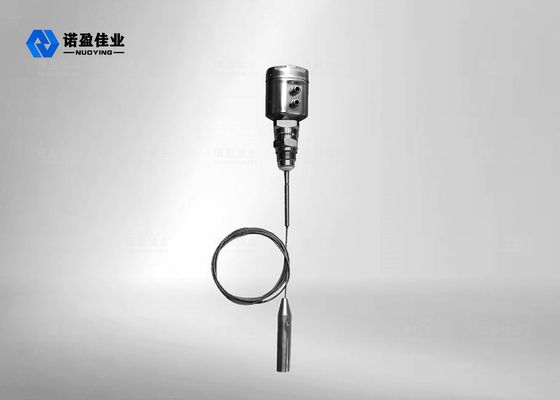

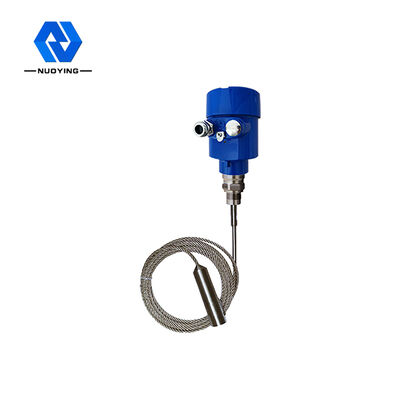

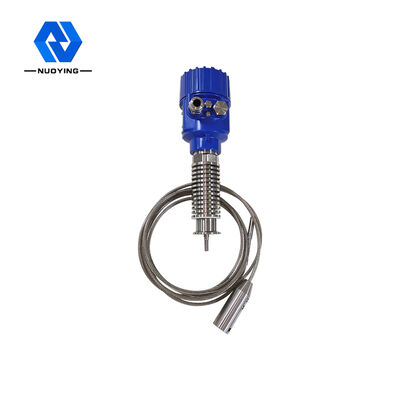

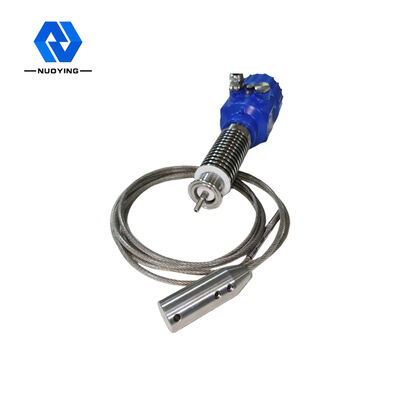

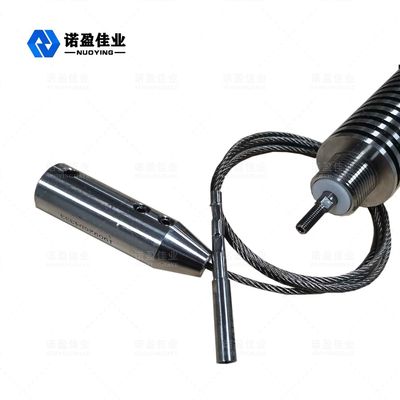

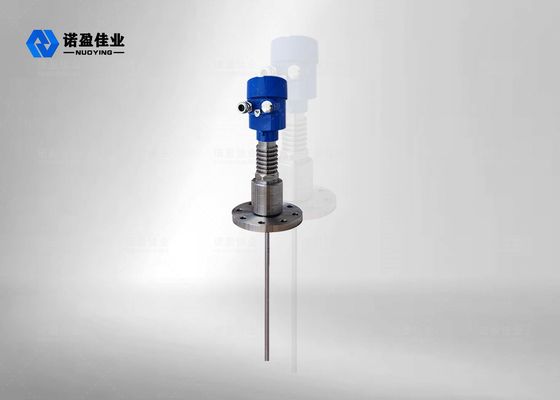

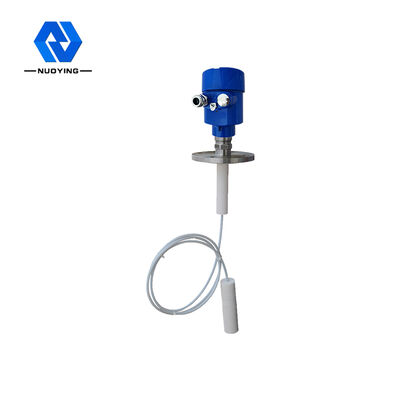

NYRD 701 निर्देशित तरंग रडार स्तर ट्रांसमीटर SS304 SS316 रॉड जांच -20 ̊80 °C
NYRD 702 निर्देशित तरंग रडार स्तर ट्रांसमीटर 6 मीटर संपर्क योग्य उच्च सटीकता का कार्य सिद्धांत
निर्देशित तरंग रडार द्वारा उत्सर्जित उच्च आवृत्ति माइक्रोवेव पल्स पता लगाने वाले घटक (स्टील केबल या रॉड) के साथ फैलता है, और मापा गया माध्यम से मिलता है।विद्युतरोधक स्थिरांक के अचानक परिवर्तन के कारण, यह प्रतिबिंब का कारण बनता है, और धड़कन ऊर्जा का एक हिस्सा वापस प्रतिबिंबित होता है।प्रेषित धड़कन और परावर्तित धड़कन के बीच का समय अंतराल मापा गया माध्यम की दूरी के अनुपात में होता है।.
मैंnput प्रक्रिया
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक माप उपकरण है। रडार तरंग प्रकाश की गति से चलता है,और चल समय इलेक्ट्रॉनिक घटकों द्वारा वस्तु स्तर संकेत में परिवर्तित किया जा सकता हैयह जांच उच्च आवृत्ति वाली धड़कनें उत्सर्जित करती है और केबल या रॉड जांच के साथ फैलती है।
ओआउटपुट प्रक्रिया
खाली टैंक ऊंचाई E ((= शून्य), पूर्ण टैंक ऊंचाई F ((= पूर्ण रेंज) और कुछ अनुप्रयोग मापदंडों को दर्ज करके, अनुप्रयोग मापदंड स्वचालित रूप से मापने के वातावरण के लिए मीटर को अनुकूलित करेंगे,4-20mA आउटपुट के अनुरूप.
डिजाइन विशेषताएंNYRD 702 निर्देशित तरंग रडार स्तर ट्रांसमीटर 6 मीटर संपर्क योग्य उच्च सटीकता
◎निर्देशित तरंग रडार वस्तु स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय इको डिस्कवरी इको प्रसंस्करण प्रौद्योगिकी, संपर्क माप, उच्च माप सटीकता को अपनाता है,अधिक सटीक मापइसी समय, निर्देशित तरंग रडार मध्यम तापमान और आसंजन जैसे बाहरी वातावरण से प्रभावित नहीं होता है।

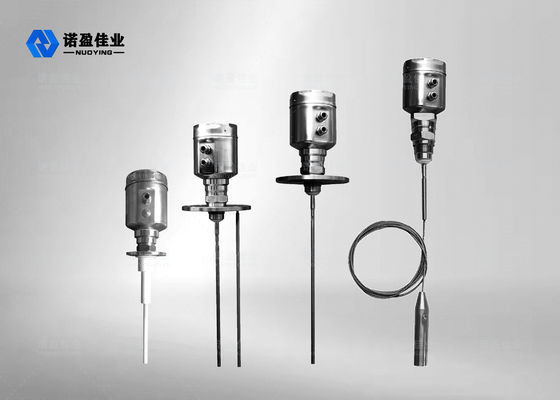

◎70X श्रृंखला का निर्देशित तरंग रडार ऑब्जेक्ट लेवल मीटर विभिन्न प्रक्रिया कनेक्शन मोड और डिटेक्शन मॉड्यूल प्रकारों के कारण विभिन्न जटिल कार्य परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त है।जैसे: उच्च तापमान, उच्च दबाव और कम डाइलेक्ट्रिक स्थिर माध्यम।
◎पल्स कार्य मोड, कम उत्सर्जन शक्ति, धातु, गैर-धातु कंटेनरों की एक किस्म में स्थापित किया जा सकता है, मानव शरीर और पर्यावरण के लिए कोई नुकसान नहीं।
तकनीकी पैरामीटर 30 मीटर का संपर्क योग्य और उच्च सटीकता NYRD 701 उच्च तापमान, दबाव में निर्देशित तरंग रडार स्तर मीटर
| विशिष्ट अनुप्रयोग | तरल पदार्थ (कम विद्युतरोधक निर्मित हीटिंग कॉइल, सीढ़ी,) |
| धूल (उड़ती राख, चूना पत्थर का पाउडर) | |
| ठोस (अनाज, चक्की) | |
| उत्पाद मॉडल | NYRD701 |
| एंटेना का रूप | केबल का प्रकार, छड़ी का प्रकार, |
| एंटीना सामग्री | पीटीएफई, 304, 316 |
| इको नमूनाकरण | 55 बार/सेकंड |
| माप सीमा | 6 मीटर, 30 मीटर |
| माप की सटीकता | 0.05% ~ 0.1% एफ.एस. |
| विद्युत आपूर्ति | 24 वीडीसी ((दो तार, चार तार), 220वीएसी |
| संकेत आउटपुट | 4... 20mA/HART/RS485/Modbus... |
| प्रक्रिया का तापमान | -40~ +130°C, -40~ +250°C, -40~ +500°C |
| प्रक्रिया दबाव | -0.1~2.0MPa-0.1~4.0MPa |
| प्रक्रिया कनेक्शन | थ्रेड, ब्रैकेट, फ्लैंज, क्लैंप (वैकल्पिक) |
| विद्युत इंटरफेस | एम20×1.5, 1⁄2 " एनपीटी |
| सुरक्षा ग्रेड | आईपी 65, आईपी 67, आईपी 68 |
| धमाका प्रतिरोधी ग्रेड | ExdIICT6Gb |
नोटःउत्पाद उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
