| ब्रांड नाम: | NUOYINGJIAYE |
| मॉडल संख्या: | NYRD701 |
| एमओक्यू: | 1 pcs |
| कीमत: | $450 to $1700 /pcs |
| भुगतान की शर्तें: | T/T |
| आपूर्ति करने की क्षमता: | 1000 pcs/ pre month |

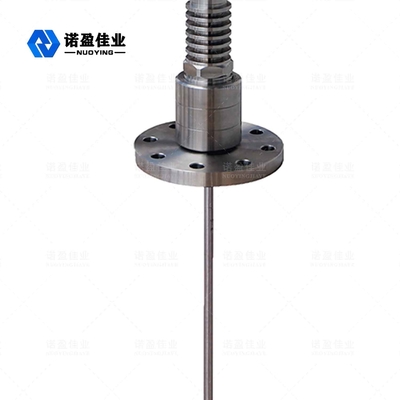

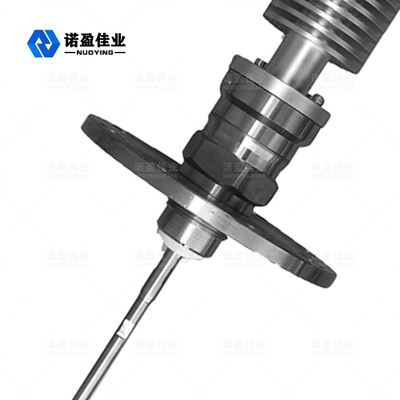

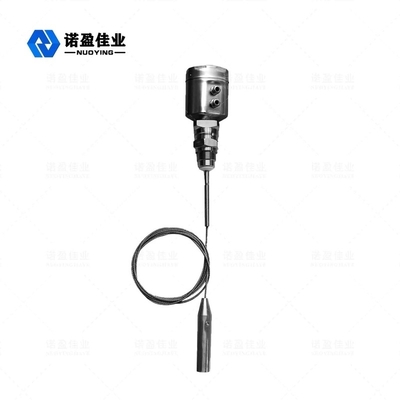

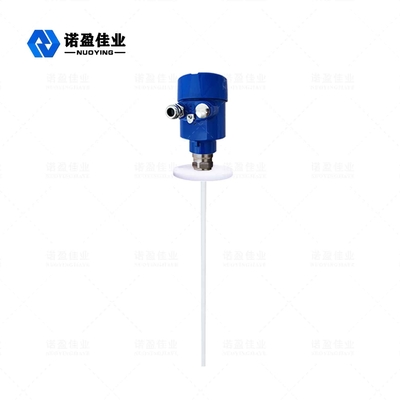

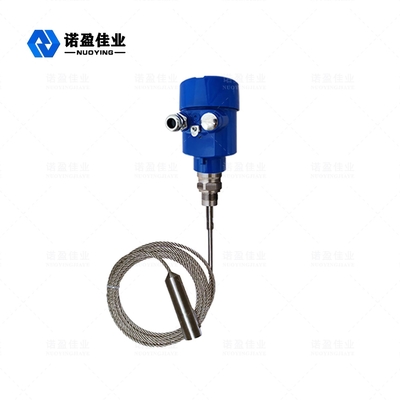

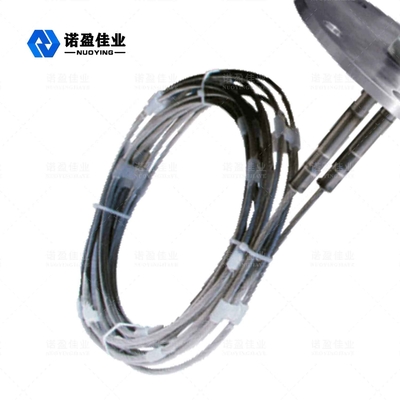

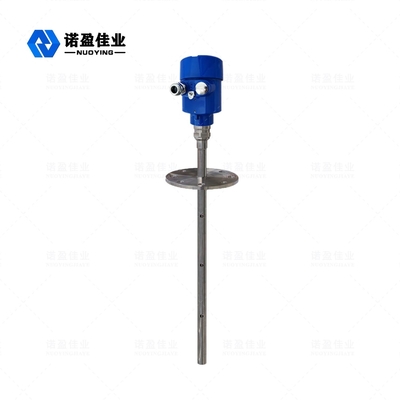

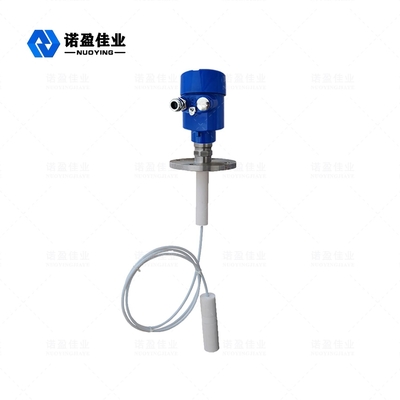

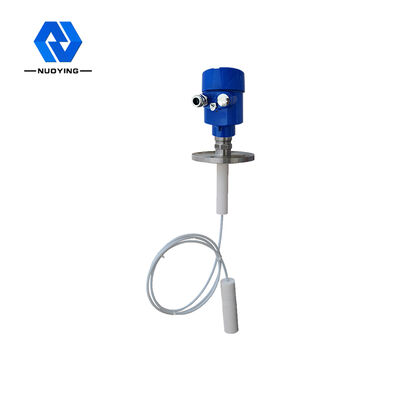

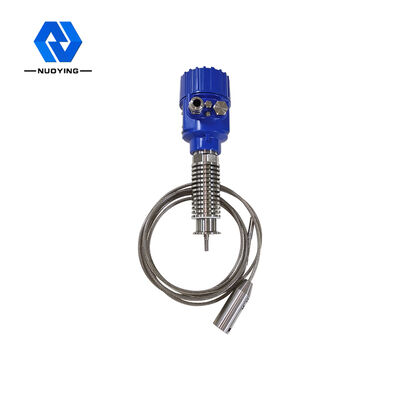

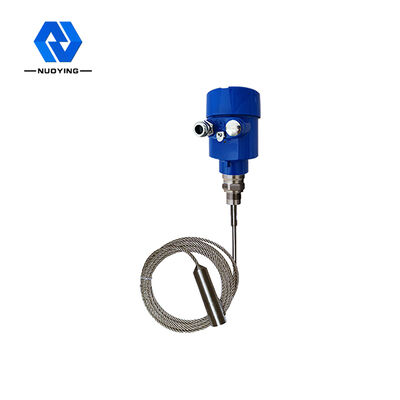

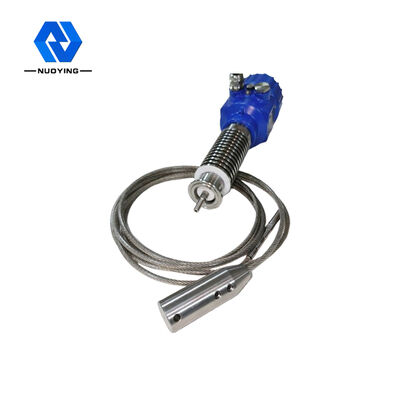

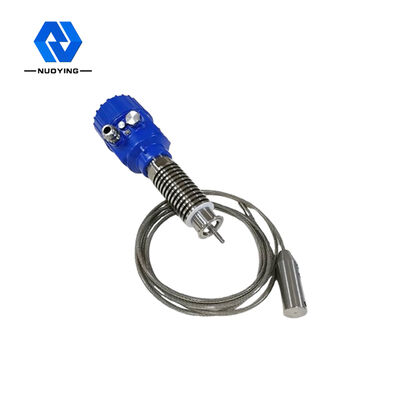

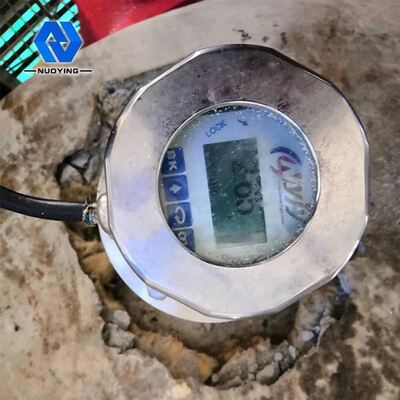

NYRD701 तरल पदार्थों, पेस्ट और स्लरी के निरंतर स्तर माप के लिए निर्देशित रडार स्तर ट्रांसमीटर
NYRD701 निर्देशित रडार स्तर ट्रांसमीटर कार्य सिद्धांत

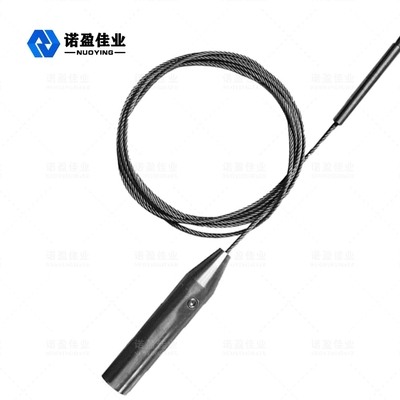

निर्देशित तरंग रडार द्वारा भेजे जाने वाले उच्च आवृत्ति वाले माइक्रोवेव पल्स का पता लगाने वाले घटक (स्टील केबल या स्टील रॉड) के साथ प्रसार होता है।यह डायलेक्ट्रिक स्थिर के अचानक परिवर्तन के कारण प्रतिबिंब का कारण बनता है, और धड़कन ऊर्जा का एक हिस्सा वापस प्रतिबिंबित होता है। प्रेषित धड़कन और प्रतिबिंबित धड़कन के बीच का समय अंतराल मापी गई माध्यम से दूरी के आनुपातिक होता है।
इनपुटः
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक माप उपकरण है। रडार तरंग प्रकाश की गति से चलता है,और चल समय इलेक्ट्रॉनिक घटकों के माध्यम से सामग्री स्तर संकेत में परिवर्तित किया जा सकता है. जांच उच्च आवृत्ति धड़कन भेजता है और केबल या छड़ी जांच के साथ फैलता है. जब धड़कन सामग्री की सतह से मिलता है, यह वापस परिलक्षित होता है और उपकरण में रिसीवर द्वारा प्राप्त किया जाता है,और दूरी संकेत सामग्री स्तर संकेत में परिवर्तित है.
परावर्तित संकेत केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित किया जाता है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न गूंज की पहचान करता हैइको सिग्नल की सही पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है।
सामग्री की सतह से दूरी D गति के समय यात्रा T के आनुपातिक है:
D=C×T/2 (C प्रकाश की गति है)
चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए सामग्री स्तर L हैः
L=E-D
आउटपुटः
यह खाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F (= पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को इनपुट करके सेट किया जाता है।आवेदन मापदंडों स्वचालित रूप से माप पर्यावरण के लिए उपकरण अनुकूलित करेगा, 4-20mA आउटपुट के अनुरूप है।
NYRD701 निर्देशित रडार स्तर ट्रांसमीटर डिजाइन विशेषता
1बुद्धिमान रडार स्तर मीटर उन्नत माइक्रोवेव प्रसंस्करण प्रौद्योगिकी और अद्वितीय गूंज खोज गूंज प्रसंस्करण प्रौद्योगिकी को अपनाता है। संपर्क माप, उच्च माप सटीकता,अधिक सटीक मापसाथ ही, निर्देशित तरंग रडार आसंजन प्रतिरोधी है और मध्यम तापमान और आसंजन जैसे बाहरी तापमान से प्रभावित नहीं होता है।
2विभिन्न प्रकार के प्रक्रिया कनेक्शन मोड और पता लगाने वाले घटकों के प्रकार 70X श्रृंखला के निर्देशित तरंग रडार स्तर मीटर को विभिन्न जटिल कार्य स्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं।जैसे उच्च तापमान, उच्च दबाव और कम dielectric स्थिर मीडिया।
3पल्स कार्य मोड के साथ, उत्पाद में अत्यंत कम उत्सर्जन शक्ति है और मानव शरीर और पर्यावरण को नुकसान पहुंचाए बिना विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है।
NYRD701 निर्देशित रडार स्तर ट्रांसमीटर तकनीकी पैरामीटर
| विशिष्ट अनुप्रयोग | तरल पदार्थ, धूल, ठोस कण |
| एंटीना सामग्री | लचीला केबल,पीटीएफई, 304 (वैकल्पिक) |
| माप सीमा | 30 मीटर |
| माप की सटीकता | 0०.०५%-०.१% एफ.एस |
| विद्युत आपूर्ति | 24 वीडीसी ((दो लाइनें, चार लाइनें) |
| मध्यम तापमान | -40~+130°C,-40~+250°C |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| सुरक्षा स्तर | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
NYRD701 निर्देशित रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र
1विद्युत संयंत्र: जलाशय, साइलो पंप, भाप के कुप्पे, राख भंडारण, तेल टैंक आदि।
2तेल क्षेत्र: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल के भंडारण टैंक, तीन चरण के विभाजक, जमाव टैंक, सीवेज टैंक, ड्रिलिंग कीचड़ टैंक आदि।
3रासायनिकः कच्चे तेल के आसवन टावर, कच्चे माल का सिलो, मध्यवर्ती सिलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक आदि।
4धातुकर्म: कच्चे माल के साइलो, सहायक सामग्री के साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक आदि।
5जल संसाधन: नहरें, जलाशय, कृषि भूमि सिंचाई, नदी जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
6खाद्य पदार्थः रस कारखाने, दूध कारखाने, कच्चे चीनी भंडारण टैंक, टमाटर के पेस्ट भंडारण टैंक, ब्रुअरी भंडारण टैंक आदि।
7दवाः चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक, आदि।
8जल उपचारः जलाशय, गड्ढे, जल उपचार टैंक, तलछट टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
9कागजः कच्चे माल का सिलो, भंडारण टॉवर, सुखाने का ड्रम, रासायनिक सामग्री भंडारण सिलो आदि।
10अन्य: खदान, कोयला खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
