| ब्रांड नाम: | Nuoying JIAYE |
| मॉडल संख्या: | NYRD806 |
| एमओक्यू: | 1 सेट |
| कीमत: | 130USD - 9000USD |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | एक महीने में 1000 इकाइयाँ |

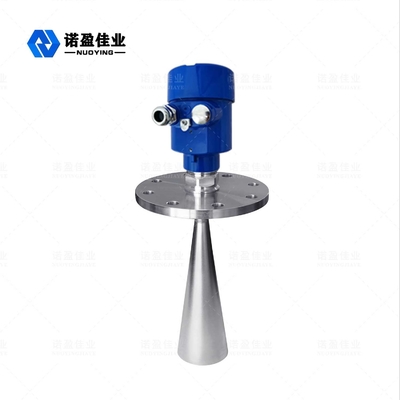

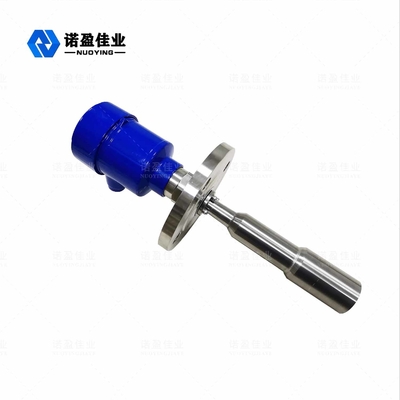

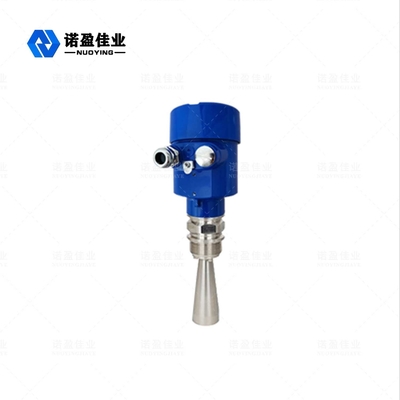

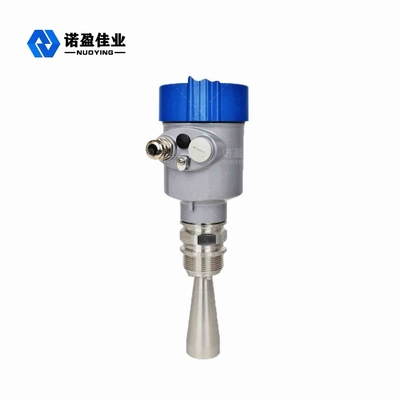

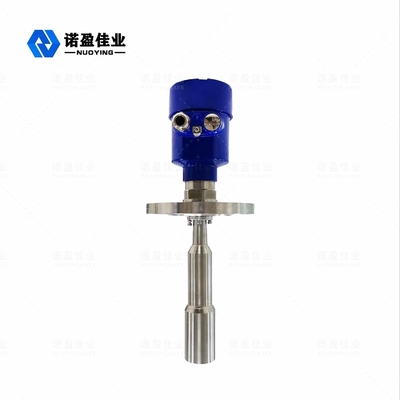

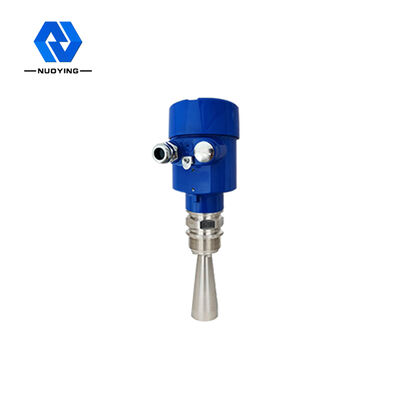

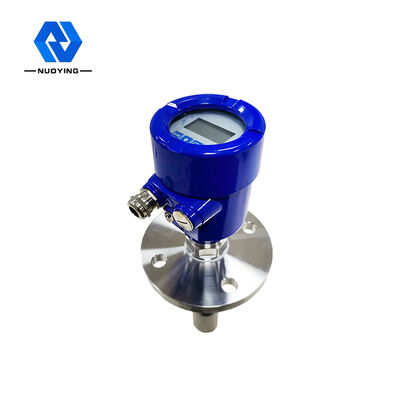

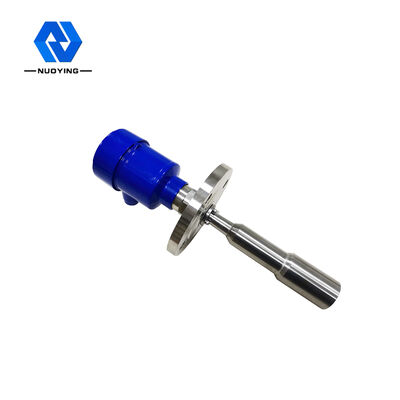

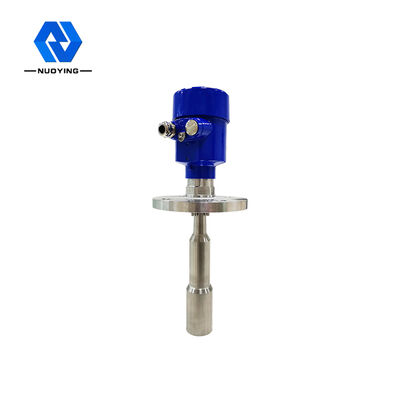

26GHz रडार सिग्नल लेवल मीटर वेव रडार ठोस स्तर सेंसर निर्देशित रडार एसिड वाटर लेवल गेज ट्रांसमीटर
रडार स्तर ट्रांसमीटरउत्पाद का परिचय
रडार स्तर मीटर NYR D80X श्रृंखला सेंसर एक 26Hz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है। एंटीना को और अनुकूलित किया गया है,और नया तेज माइक्रोप्रोसेसर उच्च दर संकेत विश्लेषण प्रसंस्करण कर सकते हैं ताकि उपकरण कुछ जटिल माप परिस्थितियों जैसे प्रतिक्रिया केतली के लिए इस्तेमाल किया जा सकता है, ठोस भंडारण।
रडार स्तर ट्रांसमीटरतकनीकी मापदंड
| मॉडल | NYRD-806 |
| आवेदन | तापमान, दबाव और थोड़ा संक्षारक तरल |
| माप सीमा | 30 मीटर |
| एंटीना सामग्री | 316L |
| सटीकता | ±3 मिमी |
| मध्यम तापमान | 40C ≈ 250°C |
| प्रक्रिया दबाव | 0.1 〜4.OMPa |
| विद्युत आपूर्ति | 24 वीडीसी (दो पंक्तियाँ, चार पंक्तियाँ) |
| प्रक्रिया कनेक्शन | समर्थन, फ्लैंज |
| सुरक्षा ग्रेड | IP67 |
| आवृत्ति सीमा | 26GHz |
| धमाका प्रतिरोधी ग्रेड | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| संकेत आउटपुट | 4... 20mA/HART (दो / चार) RS485/Modbus... |
| अभिनय संख्या | प्रक्रिया का तापमान |
| एनवाईआरडी | 1 -40 〜+100°C |
| उत्पाद मॉडल | 2 -40 〜+130°C |
| 805 रेंज 10 मीटर | 3 -40 〜+250°C |
| 806 रेंज30 मीटर | 4 -40 〜+400°C |
| 807 रेंज20 मीटर | Y विशेष कस्टम प्रकार |
| 808 रेंज70 मीटर | प्रक्रिया दबाव |
| 809 रेंज35 मीटर | 1 -0.1 〜+0.3MPa |
| 810 रेंज80 मीटर | 2 -0.1 〜+2.0MPa |
| -86 रेंज20 मीटर | 3 -0.1~+4.0MPa |
| -87 रेंज35 मीटर | Y विशेष कस्टम प्रकार |
| -एसएल रेंज30 मीटर,80 मीटर | सील करना |
| -पीबी रेंज40 मीटर | Y विटन |
| -एसडी रेंज40 मीटर | के. कलरेज़ |
| -टीजे रेंज40 मीटर | Y विशेष कस्टम प्रकार |
| एंटीना/आकार/सामग्री | शैल सामग्री/ सुरक्षा |
| एक बैटर एंटीना / सील सींग / पीटीएफई | एक एल्यूमीनियम/IP67 |
| बी ट्रम्पेट एंटीना / 46 मिमी / 316L | D एल्यूमीनियम (डबल कक्ष) /IP67 एस एस एस 304/IP68 |
| सी ट्रम्पेट एंटीना / 76 मिमी / 316L | Y विशेष कस्टम प्रकार |
| डी तुरही एंटीना / 96 मिमी / 316L | धमाका प्रतिरोधी ग्रेड |
| ई ट्रम्पेट एंटीना 121mm/316L | पी मानक |
| एफ झुकाव एंटीना / 242 मिमी 316L | एल एक्सिया IICT6 |
| पी फ्लैट एंटीना / पीटीएफई | G एक्सड[i] IICT6 |
| एस ड्रॉपलेट एंटीना / पीटीएफई | Y विशेष कस्टम प्रकार |
| आर रॉड एंटीना / सील हॉर्न / पीएफए | विद्युत इंटरफेस |
| Y विशेष कस्टम प्रकार | M M20X1. 5 |
| प्रक्रिया नियंत्रण | N 1/2 NPT |
| एक थ्रेड कनेक्शनः G1%A | Y विशेष कस्टम प्रकार |
| B फ्लैंज कनेक्शन: DN50 | प्रदर्शन |
| C फ्लैंज कनेक्शन: DN80 | एक बेल्ट |
| D फ्लैंज कनेक्शनः DN100 | X बिना |
| ई फ्लैंज कनेक्शन: DN 150 | रंग (इकाईः सेमी) |
| F सार्वभौमिक फ्लैंज कनेक्शन | x |
| G क्लैंपिंग इंस्टॉलेशन | |
| H स्टेंट की स्थापना | |
| Y विशेष कस्टम प्रकार | |
| आउटपुट/आपूर्ति शक्ति | |
| 2 4~20mA/24VDC दो तार | |
| 3 4~20mA/24VDC/हार्ट दो तार | |
| 4 4〜20mA/220VAC/हर्ट चार तार | |
| 5 RS485/Modbus |
नोटः अनुरोध पर अनुकूलित
रडार स्तर ट्रांसमीटरसंचालन का सिद्धांत
रडार स्तर के एंटेना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करता है और इसे एंटेना के माध्यम से नीचे भेजता है।यह वापस परिलक्षित होता है और एंटीना प्रणाली द्वारा फिर से स्वीकार किया जाता है, इलेक्ट्रॉनिक सर्किट भाग के लिए संकेत प्रसारित करने के लिए स्वचालित रूप से एक वस्तु स्थिति संकेत में परिवर्तित))) क्योंकि धड़कन प्रसार की गति बेहद तेज है,विद्युत चुम्बकीय तरंगों को लक्ष्य तक पहुँचने और रिसीवर पर वापस प्रतिबिंबित होने में लगने वाला समय लगभग तत्काल होता है) माप आधार की सतहः धागे के नीचे या फ्लैंज कवर
नोटः यह सुनिश्चित करने के लिए रडार ऑब्जेक्ट टाइमिंग का उपयोग करें कि उच्चतम स्तर माप अंधे क्षेत्र में प्रवेश नहीं कर सकता ((चित्र में क्षेत्र डी)
रडार स्तर ट्रांसमीटरडिजाइन विशेषताएं
