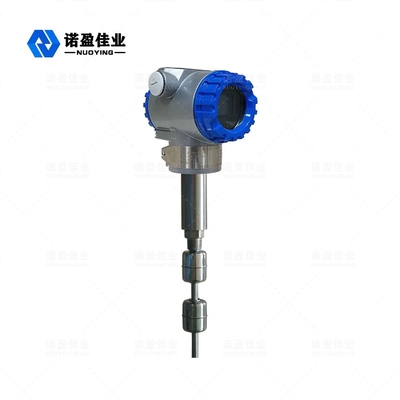

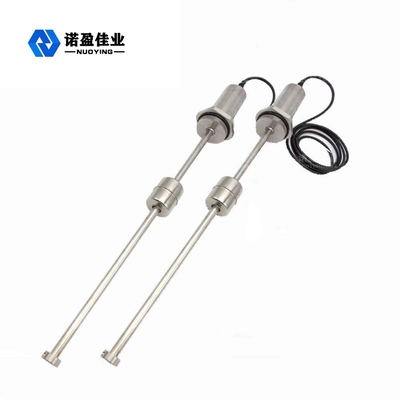

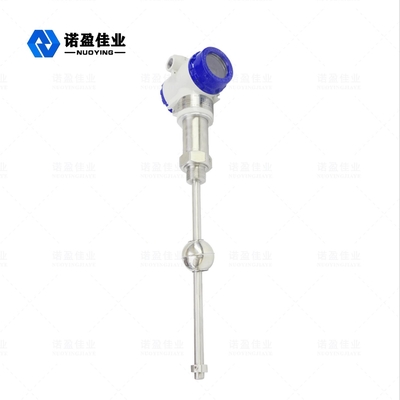

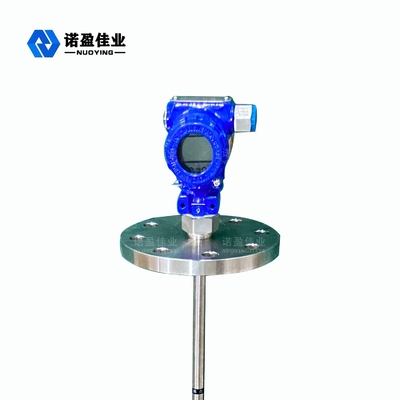

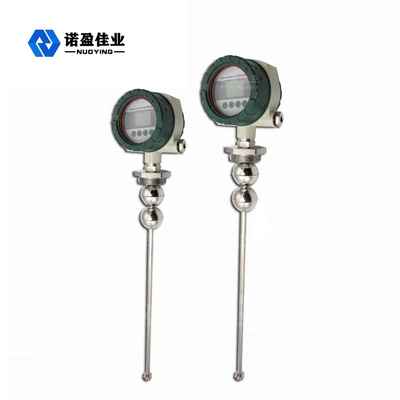

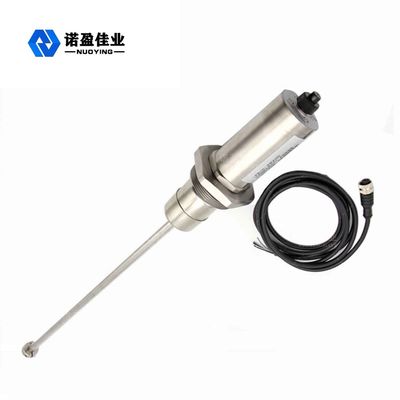

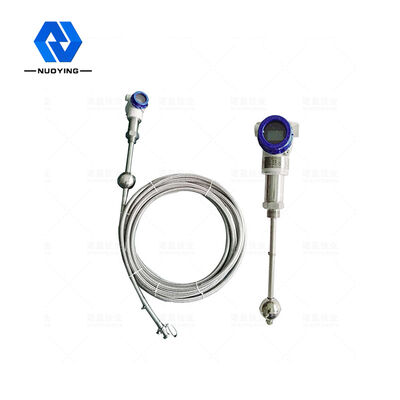

गर्म बिक्री तरल जल स्तर सेंसर NYCZ500 चुंबकीय संकुचित स्तर ट्रांसमीटर
नुओइंगNYCZ500-1चुंबकीय रूप से कठोर तरल पदार्थ स्तर मीटरअवलोकन
उत्पाद पैरामीटर
विशिष्ट अनुप्रयोग
तरल स्तर का माप
एंटीना सामग्री
304, 316L (वैकल्पिक)
माप सीमा
0-50 ₹5000 मिमी ((केबल प्रकारः 25 मीटर)
विद्युत आपूर्ति
24 वीडीसी ((दो लाइनें, चार लाइनें)
मध्यम तापमान
-40~+200°C
प्रक्रिया दबाव
-0.1~2.0MPa
प्रक्रिया कनेक्शन
थ्रेड, फ्लैंज, ब्रैकेट (वैकल्पिक)
संकेत आउटपुट
4...20mA/HART/RS485/Modbus...
उत्पादों का वर्णन
NYCZ500 मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर कार्य सिद्धांत
चुंबकीय संकुचित स्तरमीटर का कार्य सिद्धांत चित्र में दिखाया गया है। उत्पाद में मुख्य रूप से एक मापने की छड़ी होती है,एक इलेक्ट्रॉनिक डिब्बे और मापने की छड़ी पर एक गैर-संपर्क फ्लोटिंग गेंदमापने की छड़ी चुंबकीय रूप से कठोर तार (वेवगाइड तार) से सुसज्जित है, और छड़ी गैर-चुंबकीय स्टेनलेस स्टील ट्यूब से बनी है, जो वेवगाइड तार की बहुत अच्छी सुरक्षा करती है।जब चुंबकीय संकुचित स्तर मीटर काम करता है, इलेक्ट्रॉनिक डिब्बे में पल्स जनरेटर एक स्टार्टिंग पल्स भेजता है। आरंभिक धड़कन तरंगवाहक तार में प्रेषित होती है, यह एक घूर्णी चुंबकीय क्षेत्र उत्पन्न करता है जो तरंगवाहक तार की दिशा में आगे बढ़ता है। यह यांत्रिक तरंग दो दिशाओं में फैलती है,यांत्रिक तरंग जो मापने की छड़ी के अंत तक पहुंचती है, को डिमपर द्वारा अवशोषित किया जाता है,यांत्रिक तरंग है कि इलेक्ट्रॉनिक बिन की दिशा में वापस यात्रा इलेक्ट्रॉनिक बिन में स्थापित ऊर्जा पिकअप तंत्र द्वारा पता लगाया है और एक संबंधित वर्तमान नाड़ी में परिवर्तित, और ऊर्जा पिकअप तंत्र फिर मापा तरल स्तर की ऊंचाई को सटीक रूप से मापने के लिए दो धड़कनों के बीच समय अंतर की गणना करता है।
NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर डिजाइन फीचर
1व्यापक अनुप्रयोग, विभिन्न प्रकार के जांच रूपों, विभिन्न प्रकार की प्रक्रिया कनेक्शन रूपों, विभिन्न प्रकार की उत्पादन सामग्री, अनुकूलित डिजाइन किया जा सकता है; 2विश्वसनीयता: चूंकि चुंबकीय संकुचित लेवलमीटर तरंगमार्ग सिद्धांत को अपनाता है, इसलिए कोई यांत्रिक चलती भाग नहीं है, इसलिए कोई घर्षण नहीं है, कोई पहनना नहीं है।पूरे कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न है, और माप माध्यम गैर संपर्क, विश्वसनीय सेंसर काम, लंबे जीवन. 3उच्च सटीकता: चूंकि चुंबकीय संकुचित स्तरमीटर तरंगमार्ग पल्स के साथ काम करता है, इसलिए मापा गया विस्थापन प्रारंभ पल्स और समाप्त पल्स के समय को मापकर निर्धारित किया जाता है,तो माप सटीकता उच्च है और संकल्प 0 से बेहतर है.01% एफएस, जो अन्य सेंसरों के साथ सटीकता प्राप्त करना मुश्किल है। 4अच्छी सुरक्षा: चुंबकीय स्तर मीटर में उच्च विस्फोट-सबूत प्रदर्शन, आंतरिक रूप से सुरक्षित, उपयोग करने के लिए सुरक्षित है, विशेष रूप से रासायनिक सामग्री और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त है।माप करते समय टैंक के ढक्कन को खोलने की आवश्यकता नहीं है, मैन्युअल माप की असुरक्षा से बचने के लिए। 5चुंबकीय रूप से संकुचित स्तरमीटर की स्थापना और रखरखाव आसान हैः चुंबकीय रूप से संकुचित स्तरमीटर आमतौर पर टैंक के शीर्ष पर मौजूदा छेद के माध्यम से स्थापित किया जाता है,विशेष रूप से भूमिगत भंडारण टैंक और पहले से ही संचालन में टैंक की स्थापना के लिए उपयुक्त, और स्थापना प्रक्रिया के दौरान सामान्य उत्पादन को प्रभावित नहीं कर सकता है।
NYCZ500 मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर आवेदन क्षेत्र
1औद्योगिक क्षेत्र स्तर माप और नियंत्रण 2. टैंक स्तर का माप और नियंत्रण 3रासायनिक प्रक्रिया में तरल स्तर नियंत्रण 4. दवा टैंक के तरल स्तर नियंत्रण 5खाद्य और पेय टैंक नियंत्रण 6बांधों के जल स्तर की निगरानी 7. पेयजल और सीवेज उपचार 8. तेल-पानी अंतरफलक माप और नियंत्रण 9. गैस स्टेशनों की मीटरिंग प्रबंधन प्रणाली 10. अन्य तरल स्तर माप और नियंत्रण...
