उत्पाद विवरण:
|
माप सीमा: | 0~6m,0~25m | बिजली की आपूर्ति: | 24वीडीसी |
---|---|---|---|
सामग्री: | पीटीएफई (वैकल्पिक) | प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) |
प्रदर्शन: | एलसीडी | परिचालन तापमान: | -40 ~ 80 ℃ |
सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | प्रक्रिया दबाव: | 1एमपीए |
हाई लाइट: | 24VDC मैग्नेटोस्ट्रिक्टिव लेवल गेज,मैग्नेटोस्ट्रिक्टिव लेवल गेज 1Mpa,1Mpa इंटरफ़ेस लेवल ट्रांसमीटर |

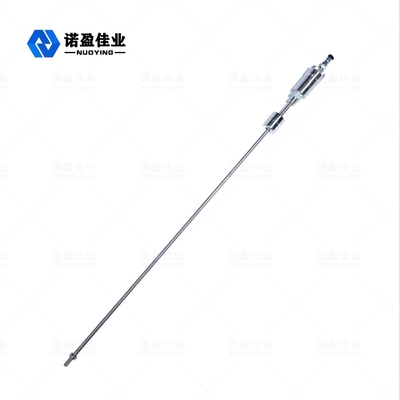

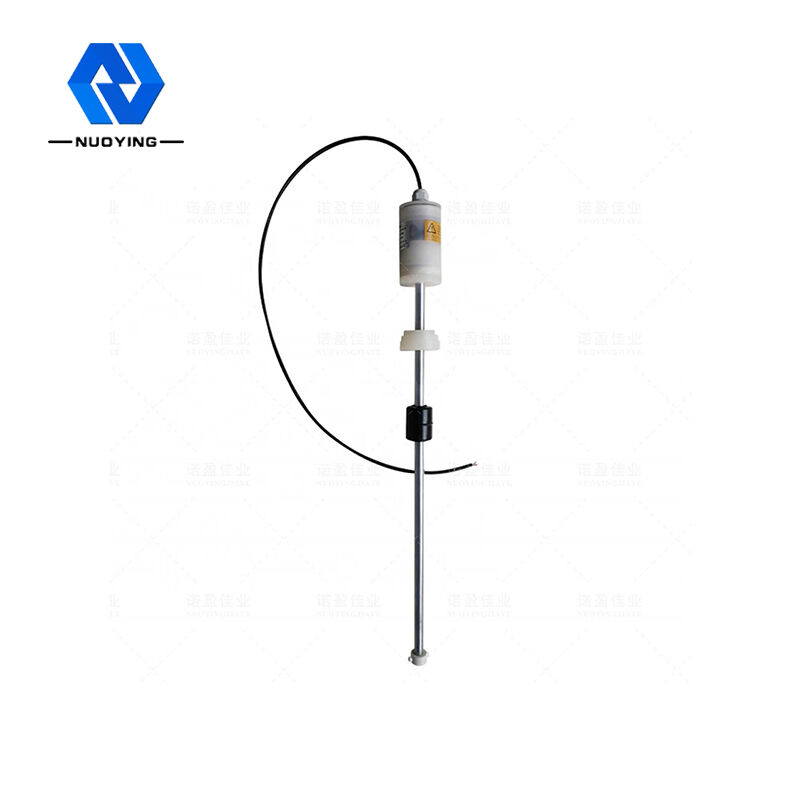

मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
तरल स्तर मापने का उपकरण मैग्लेव गेज मैग्नेटोस्ट्रिक्टिव तरल स्तर गेज तेल-जल इंटरफ़ेस उपकरण
मैग्नेटोस्ट्रिक्टिव लिक्विडस्तर मीटरऑपरेटिंग सिद्धांत
जब मैग्नेटोस्ट्रिक्टिव लेवल मीटर का सेंसर काम करता है, तो सेंसर का सर्किट हिस्सा वेवगाइड वायर पर एक पल्स करंट को उत्तेजित करेगा, और जब यह वेवगाइड वायर के साथ फैलता है तो करंट वेवगाइड वायर के चारों ओर एक पल्स करंट मैग्नेटिक फील्ड जेनरेट करेगा।मैग्नेटोस्ट्रिक्टिव लेवल मीटर की सेंसर रॉड एक फ्लोट के साथ प्रदान की जाती है, जो तरल स्तर के परिवर्तन के साथ रॉड के साथ ऊपर और नीचे जा सकती है।फ्लोट के अंदर स्थायी चुंबकीय छल्ले का एक सेट होता है।जब स्पंदित वर्तमान चुंबकीय क्षेत्र फ्लोट द्वारा उत्पन्न रिंग चुंबकीय क्षेत्र से मिलता है, तो फ्लोट के चारों ओर चुंबकीय क्षेत्र बदल जाता है, जिससे मैग्नेटोस्ट्रिक्टिव सामग्री से बना वेवगाइड तार फ्लोट की स्थिति में एक टॉर्सनल वेव पल्स उत्पन्न करता है, जिसे वापस प्रेषित किया जाता है। एक निश्चित गति पर वेवगाइड तार और डिटेक्शन मैकेनिज्म द्वारा पता लगाया जाता है।पल्स करंट और टॉर्सनल वेव के बीच के समय के अंतर को मापकर फ्लोट की स्थिति को सटीक रूप से निर्धारित किया जा सकता है, यानी तरल स्तर की स्थिति।मैग्नेटोस्ट्रिक्टिव लेवल गेज के तकनीकी फायदे: मैग्नेटोस्ट्रिक्टिव लेवल गेज उच्च परिशुद्धता के साथ स्वच्छ तरल स्तर के स्तर माप के लिए उपयुक्त है, और सटीकता 1 मिमी तक पहुंच सकती है।नवीनतम उत्पाद की सटीकता 0.1 मिमी तक पहुंच सकती है।दो अलग-अलग तरल पदार्थों के बीच की सीमा को मापने के लिए मैग्नेटोस्ट्रिक्टिव लेवल मीटर का भी इस्तेमाल किया जा सकता है।धमाका प्रूफ डिजाइन, खतरनाक अवसरों के लिए उपयुक्त, बुद्धिमान इलेक्ट्रॉनिक सर्किट डिजाइन मात्रा की गणना कर सकता है;एकमात्र चलने वाला हिस्सा फ्लोट है, इसलिए रखरखाव बहुत कम है।
मैग्नेटोस्ट्रिक्टिव लिक्विडस्तरमीटरतकनीकी मापदण्ड
अनुप्रयोग | तरल स्तर |
माप श्रेणी |
जांच: 0-50 ~ 6000 मिमी |
शुद्धता | ± 0.5 मिमी |
बिजली की आपूर्ति | 24 वीडीसी ± 10% |
सिग्नल आउटपुट | 4 ~ 20mA / हार्ट / RS485 |
वर्तमान कार्य | 4 ~ 20 एमए;20.4mA |
लोड विशेषताओं | जब वर्तमान आउटपुट, अधिकतम लोड प्रतिरोध 600 क्यू वोल्टेज आउटपुट, अधिकतम भार प्रतिरोध 2mA |
प्रक्रिया तापमान | -40〜80 डिग्री सेल्सियस, |
परिवेश का तापमान | -40〜80 डिग्री सेल्सियस |
तापमान प्रभाव | ±0.5 डिग्री सेल्सियस |
प्रक्रिया दबाव | - 0.1 ~ 1.0MPa |
संकल्प | ± एलएमएम |
जवाब देने का समय | 0.2 एमएस |
रॉड सामग्री | 304 316L (वैकल्पिक) |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, समर्थन बढ़ते (वैकल्पिक) |
साइट प्रदर्शन | एलसीडी (वैकल्पिक) |
घर निर्माण की सामग्री | स्टेनलेस स्टील / एल्यूमीनियम (वैकल्पिक) |
संरक्षण ग्रेड | आईपी67 |
धमाका प्रूफ ग्रेड | Exia IICT6 (वैकल्पिक) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
मैग्नेटोस्ट्रिक्टिव लेवल गेजPTFE सामग्री का उपयोग कर एंटीना, PTFE (टेफ्लॉन या PTFE), जिसे आमतौर पर "प्लास्टिक किंग" के रूप में जाना जाता है, बहुलक यौगिकों के पोलीमराइजेशन द्वारा टेट्राफ्लोरोएथिलीन से बना होता है, इसमें उत्कृष्ट रासायनिक स्थिरता, उच्च संक्षारण प्रतिरोध, सीलिंग, स्नेहन चिपचिपा नहीं होता है, इलेक्ट्रिक इन्सुलेशन और अच्छा एंटी-एजिंग सहनशक्ति, पीटीएफई में निम्नलिखित विशेषताएं हैं:
मैग्नेटोस्ट्रिक्टिव लिक्विड स्तर मीटरविशिष्ट अनुप्रयोग और स्थापना
