उत्पाद विवरण:
|
माप सीमा: | 0~6m,0~25m | बिजली की आपूर्ति: | 24वीडीसी |
---|---|---|---|
सामग्री: | पीटीएफई (वैकल्पिक) | प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) |
प्रदर्शन: | एलसीडी | परिचालन तापमान: | -40~130℃,-40~250℃ |
सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | प्रक्रिया दबाव: | 2एमपीए |
हाई लाइट: | एंटी करप्शन मैग्नेटोस्ट्रिक्टिव लेवल गेज,हार्ट फ्लोट लेवल ट्रांसमीटर,हार्ट मैग्नेटिक फ्लोट लेवल सेंसर |

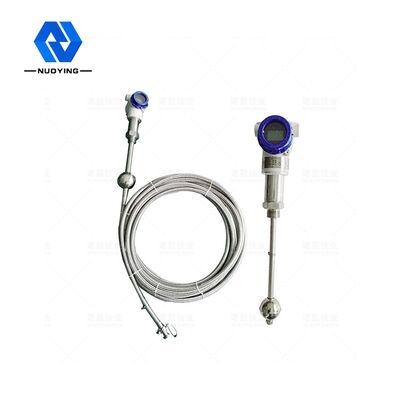

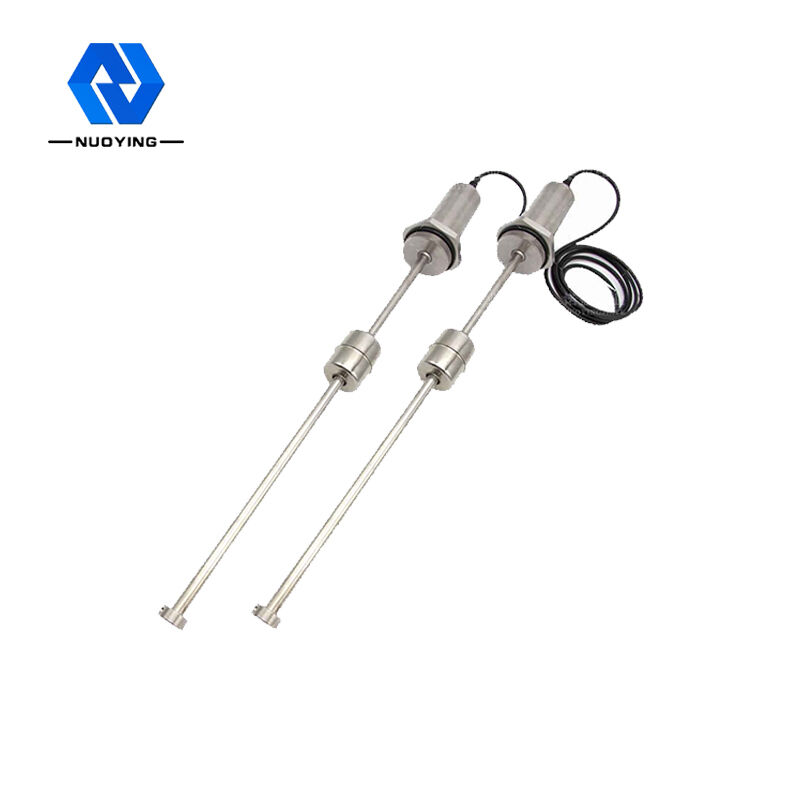

मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर
मैग्नेटोस्ट्रिक्टिव लिक्विडस्तर मीटरऑपरेटिंग सिद्धांत
मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल सेंसर (इसके बाद सेंसर के रूप में संदर्भित, सामान्य प्रकार और फ्लेमप्रूफ प्रकार सहित) का उपयोग तरल स्तर और इंटरफ़ेस के निरंतर माप के लिए किया जाता है।इसके अलावा, मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल सेंसर का व्यापक रूप से विभिन्न क्षेत्रों में उपयोग किया जाता है, जिसमें विभिन्न तरल टैंकों जैसे पेट्रोलियम, रासायनिक कच्चे माल का भंडारण, औद्योगिक प्रक्रियाओं, जैव रसायन, दवा, खाद्य और पेय, टैंक फार्म में तरल स्तर का औद्योगिक माप और नियंत्रण शामिल है। गैस स्टेशनों का प्रबंधन और भूमिगत भंडारण, बांध का जल स्तर, जलाशय जल स्तर की निगरानी और सीवेज उपचार, आदि।
मैग्नेटोस्ट्रिक्टिव लेवल गेज में तीन भाग होते हैं: प्रोब रॉड, सर्किट यूनिट और फ्लोट।मापने के लिए, सर्किट इकाई वर्तमान की दालों को उत्पन्न करती है जो मैग्नेटोस्ट्रिक्टिव लाइन की यात्रा करती है और एक गोलाकार चुंबकीय क्षेत्र उत्पन्न करती है।जांच रॉड के बाहर एक फ्लोट की व्यवस्था की जाती है, और फ्लोट तरल स्तर के परिवर्तन के साथ जांच रॉड के साथ ऊपर और नीचे चलता है।फ्लोट एक ही समय में एक चुंबकीय क्षेत्र उत्पन्न करता है क्योंकि यह स्थायी चुम्बकों के एक सेट से सुसज्जित होता है।जब वर्तमान चुंबकीय क्षेत्र फ्लोट चुंबकीय क्षेत्र से मिलता है, तो यह "घुमा" या "वापसी" नाड़ी उत्पन्न करता है।फ्लोट की वास्तविक स्थिति की गणना करने और तरल स्तर को मापने के लिए "रिटर्न" पल्स और वर्तमान पल्स के बीच के समय के अंतर को पल्स सिग्नल में बदल दिया जाता है।
मैग्नेटोस्ट्रिक्टिव लिक्विडस्तरमीटरतकनीकी मापदण्ड
अनुप्रयोग | तरल स्तर |
माप श्रेणी |
जांच: 0-50 ~ 6000 मिमी केबल: 25m |
शुद्धता | ± 0.5 मिमी |
बिजली की आपूर्ति | 24 वीडीसी ± 10% |
सिग्नल आउटपुट | 4 ~ 20mA / हार्ट / RS485 |
वर्तमान कार्य | 4 ~ 20 एमए;20.4mA |
लोड विशेषताओं | जब वर्तमान आउटपुट, अधिकतम लोड प्रतिरोध 600 क्यू वोल्टेज आउटपुट, अधिकतम भार प्रतिरोध 2mA |
प्रक्रिया तापमान | -40〜130 डिग्री सेल्सियस, -40〜250 डिग्री सेल्सियस |
परिवेश का तापमान | -40〜80 डिग्री सेल्सियस |
तापमान प्रभाव | ±0.5 डिग्री सेल्सियस |
प्रक्रिया दबाव | - 0.1 ~ 4.0MPa |
संकल्प | ± एलएमएम |
जवाब देने का समय | 0.2 एमएस |
रॉड सामग्री | 304/316 एल (वैकल्पिक) |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, समर्थन बढ़ते (वैकल्पिक) |
साइट प्रदर्शन | एलसीडी (वैकल्पिक) |
घर निर्माण की सामग्री | स्टेनलेस स्टील / एल्यूमीनियम (वैकल्पिक) |
संरक्षण ग्रेड | आईपी67 |
धमाका प्रूफ ग्रेड | Exia IICT6 (वैकल्पिक) |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
मैग्नेटोस्ट्रिक्टिव लेवल गेजPTFE सामग्री का उपयोग कर एंटीना, PTFE (टेफ्लॉन या PTFE), जिसे आमतौर पर "प्लास्टिक किंग" के रूप में जाना जाता है, बहुलक यौगिकों के पोलीमराइजेशन द्वारा टेट्राफ्लोरोएथिलीन से बना होता है, इसमें उत्कृष्ट रासायनिक स्थिरता, उच्च संक्षारण प्रतिरोध, सीलिंग, स्नेहन चिपचिपा नहीं होता है, इलेक्ट्रिक इन्सुलेशन और अच्छा एंटी-एजिंग सहनशक्ति, पीटीएफई में निम्नलिखित विशेषताएं हैं:
मैग्नेटोस्ट्रिक्टिव लिक्विड स्तर मीटरविशिष्ट अनुप्रयोग और स्थापना
