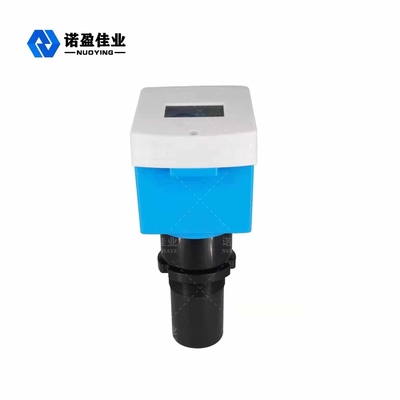

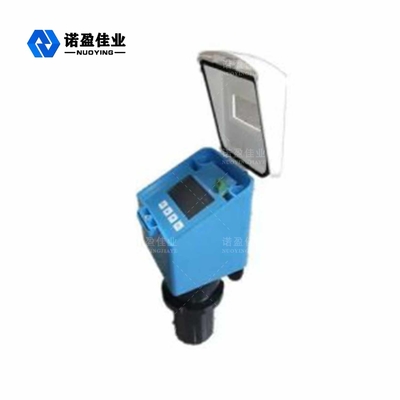

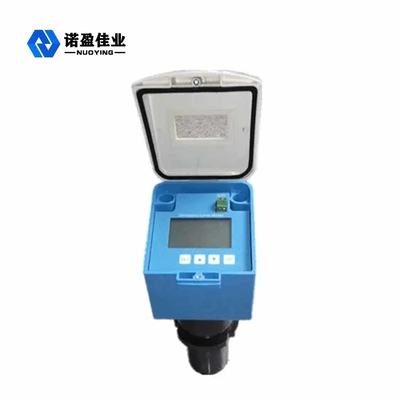

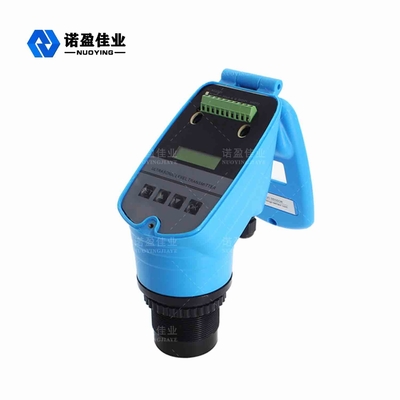

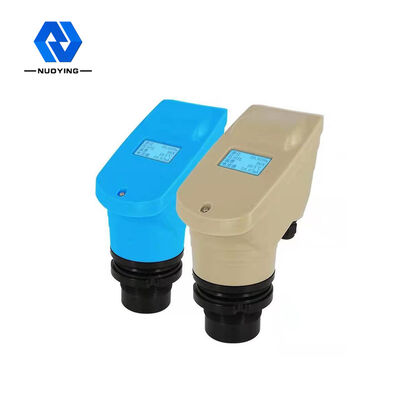

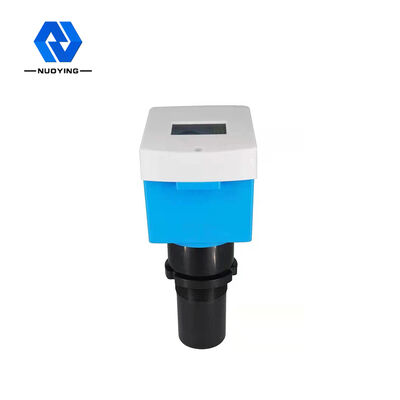

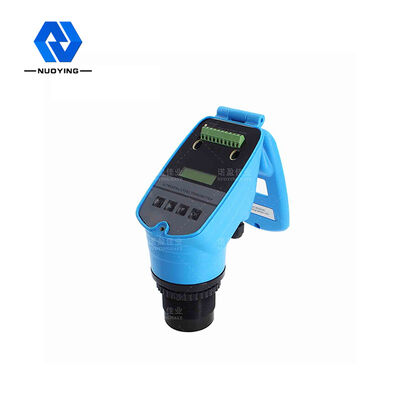

| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | एनवाईसीएसयूएल-501 |
| एमओक्यू: | 1pcs |
| कीमत: | $55 to $95/pcs |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसी |
बिजली की आपूर्ति 24 वीडीसी गैर संपर्क पानी टैंक मीटर अल्ट्रासोनिक सेंसर प्रक्रिया कनेक्शन थ्रेड, फ्लैंज (वैकल्पिक) सेट आउटपुट ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग

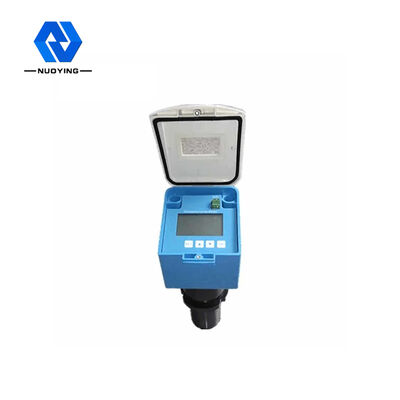

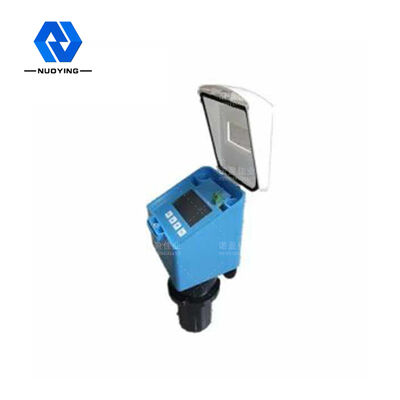

कार्य सिद्धांतउच्च संवेदनशीलता NYCSUL अल्ट्रासोनिक लेवल गेज अलार्म किसी भी बिंदु पर सेटिंग
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulsed sound wave when it encounters the surface of the measured material (material) and is reflected and folded backप्रतिबिंबित गूंज को ट्रांसड्यूसर द्वारा प्राप्त किया जाता है और इसे विद्युत संकेत में परिवर्तित किया जाता है।ध्वनि तरंग के प्रसार का समय ध्वनि तरंग से वस्तु की सतह तक की दूरी के आनुपातिक होता हैध्वनि तरंग संचरण दूरी S, ध्वनि गति C और ध्वनि संचरण समय T के बीच संबंध सूत्र द्वारा व्यक्त किया जा सकता हैः S=C×T/2.
चूंकि प्रेषित अल्ट्रासोनिक पल्स की एक निश्चित चौड़ाई होती है, इसलिए ट्रांसड्यूसर के निकट एक छोटे से क्षेत्र में प्रतिबिंबित तरंग प्रेषित तरंग को ओवरलैप करती है,जिसकी पहचान नहीं की जा सकती और उसकी दूरी का मान मापा नहीं जा सकता. इस क्षेत्र को माप मृत क्षेत्र कहा जाता है. अंधे क्षेत्र का आकार अल्ट्रासोनिक स्तर मीटर के मॉडल से संबंधित है.
जांच भाग अल्ट्रासोनिक तरंगें उत्सर्जित करता है, अल्ट्रासोनिक तरंगों हवा से घनत्व में एक बड़ा अंतर के साथ एक माध्यम का सामना जब परिलक्षित हो जाएगा,और प्रतिबिंबित तरंगों जांच भाग द्वारा प्राप्त किया जाएगा. जांच से तरल पदार्थ (वस्तु) की सतह तक की दूरी अल्ट्रासोनिक तरंग द्वारा गुजरे समय के आनुपातिक हैःदूरी [m] = समय x ध्वनि की गति/2 [m]
डिजाइन विशेषताउच्च संवेदनशीलता NYCSUL अल्ट्रासोनिक लेवल गेज अलार्म किसी भी बिंदु पर सेटिंग
◎ उचित डिजाइन, उत्कृष्ट प्रदर्शन, सरल संरचना, सुविधाजनक स्थापना आदि
◎ अल्ट्रासोनिक तरंग के लिए छोटे कोण जांच को अपनाया जाता है, जिसमें बड़ी संचरण शक्ति और उच्च संवेदनशीलता होती है
◎ ऊपरी और निचली सीमा सेटिंग और किसी भी बिंदु पर अलार्म सेटिंग, निरंतर तरल माप और तरल स्तर नियंत्रण के लिए इस्तेमाल किया जा सकता है
तकनीकी मापदंडउच्च संवेदनशीलता NYCSUL अल्ट्रासोनिक लेवल गेज अलार्म किसी भी बिंदु पर सेटिंग
| टीसामान्य अनुप्रयोग | तरल पदार्थ (कोई हलचल, फोम, उष्णता आदि नहीं) |
| उत्पाद मॉडल | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| जांच का प्रकार | बॉडी, स्प्लिट बॉडी, धमाका प्रतिरोधी, जंग प्रतिरोधी और धमाका प्रतिरोधी |
| एंटीना सामग्री | पीपी, पीवीसी, पीटीएफई, 304 |
| माप सीमा | 0~ 20M (एकीकृत), 0~ 40m ((अलग), |
| माप की सटीकता | <0.25% (रेंज <20 मीटर), <0.5% (रेंज >20 मीटर) |
| प्रक्रिया तापमान | 3M, 20M (गहरी अच्छी तरह से कई सौ मीटर माप सकते हैं, जो भी अनुकूलित किया जा सकता है) |
| माप की सटीकता | 0.05% ~ 0.1% एफ. एस. |
| प्रक्रिया तापमान | -20~+70°C |
| प्रक्रिया दबाव | -0.1 ~=0.1 एमपीए, (वायुमंडलीय दबाव) |
| विद्युत इंटरफेस | M20×1.5,1⁄2"एनपीटी |
| सुरक्षा वर्ग | IP65, IP67, IP68 (वैकल्पिक) |
| प्रक्रिया कनेक्शन | प्रक्रिया कनेक्शन |
| प्रदर्शन मोड | तरल पदार्थ का स्तर, दूरी (हवा की ऊंचाई) |
| आउटपुट सेट करें | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
| संकेत आउटपुट | 4... 20 एमए/हार्ट/आरएस485/मॉडबस। . . |
| सुरक्षा ग्रेड | IP65, IP67, IP68 ((वैकल्पिक) |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb ((विवरण के लिए प्रमाण पत्र देखें) |
नोटःउत्पाद उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
