उत्पाद विवरण:
|
| माप सीमा: | 0-10m | आवृत्ति सीमा: | 40 किलोहर्ट्ज़ (100 किलोहर्ट्ज़) |
|---|---|---|---|
| धमाका प्रूफ ग्रेड: | ExiaⅡCT6 गा | संरक्षण वर्ग: | आईपी65,आईपी67 |
| प्रदर्शन: | एलसीडी | आउटपुट सेट करना: | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
| प्रदर्शन प्रणाली: | तरल स्तर, दूरी (खाली ऊंचाई) | प्रक्रिया तापमान: | -20～+70℃ |
| हाई लाइट: | IP65 अल्ट्रासोनिक स्तर ट्रांसड्यूसर,अल्ट्रासोनिक स्तर ट्रांसड्यूसर बौद्धिकता,IP65 अल्ट्रासोनिक तेल टैंक स्तर सेंसर |
||

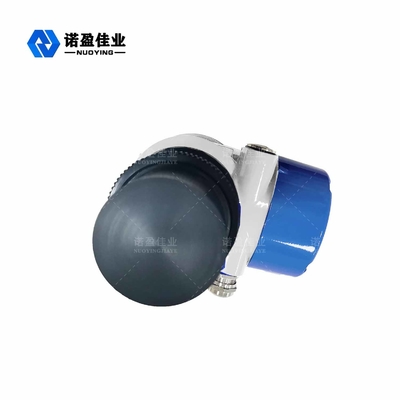

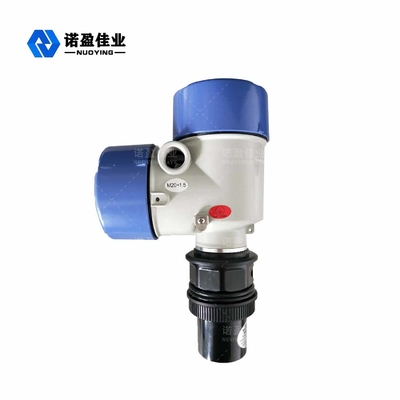

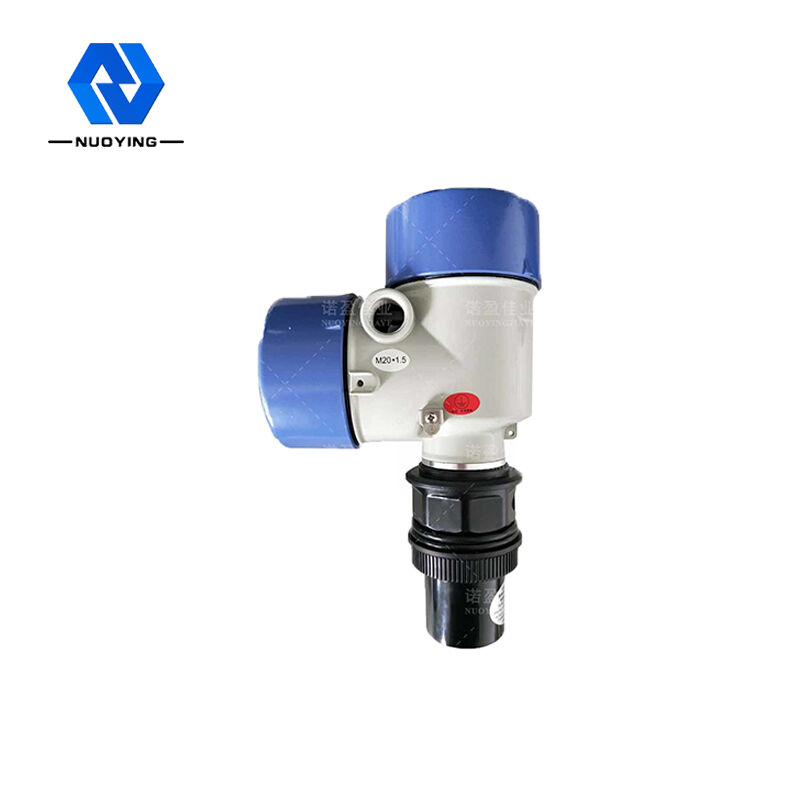

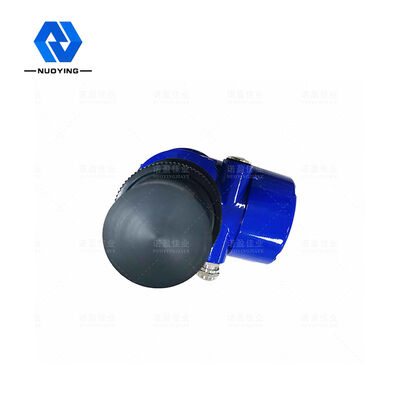

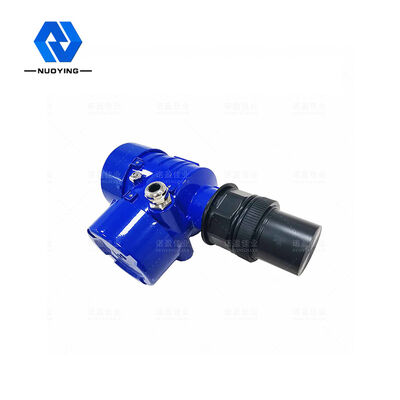

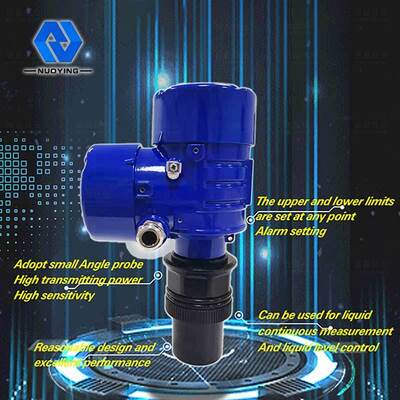

अल्ट्रासोनिक स्तर ट्रांसमीटर
अल्ट्रासोनिक स्तर मीटर माइक्रोप्रोसेसर द्वारा नियंत्रित एक डिजिटल स्तर मीटर है।सेंसर (ट्रांसड्यूसर) द्वारा बनाई गई अल्ट्रासोनिक पल्स की माप में, एक ही सेंसर द्वारा तरल सतह परावर्तन के बाद ध्वनि तरंगें, पीजोइलेक्ट्रिक क्रिस्टल द्वारा विद्युत संकेतों में परिवर्तित होती हैं, और ध्वनि तरंगों द्वारा सेंसर की गणना करने के लिए संचारण और प्राप्त करने के बीच समय द्रव की सतह पर मापी गई दूरी।गैर-संपर्क माप के उपयोग के कारण, मापा माध्यम लगभग असीमित है, व्यापक रूप से विभिन्न प्रकार के तरल और ठोस सामग्री ऊंचाई माप में उपयोग किया जा सकता है।
अल्ट्रासोनिक स्तर ट्रांसमीटरतकनीकी मापदण्ड
| ठेठ आवेदन | तरल स्तर माप |
| आवृत्ति सीमा | 40 Khz,100 किलोहर्ट्ज़ |
| जांच प्रकार | एकीकृत |
| जांच सामग्री | पीपी / पीवीसी / पीटीएफई / 304 (वैकल्पिक)) |
| माप सीमा | 0मैं20 मीटर |
| मापन सटीक | मैं0.25% (रेंज .)मैं20मी) |
| मापने का कोण | 10° |
| बिजली की आपूर्ति | 24वीडीसी,220VAC |
| प्रक्रिया तापमान | (-20-70℃) |
| प्रक्रिया दबाव | सामान्य दबाव |
| प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, ब्रैकेट बढ़ते (वैकल्पिक) |
| सिग्नल आउटपुट | 4...20mA/हार्ट/RS485... |
| प्रदर्शन प्रणाली | तरल स्तर, दूरी (खाली ऊंचाई) |
| आउटपुट सेट करना | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |

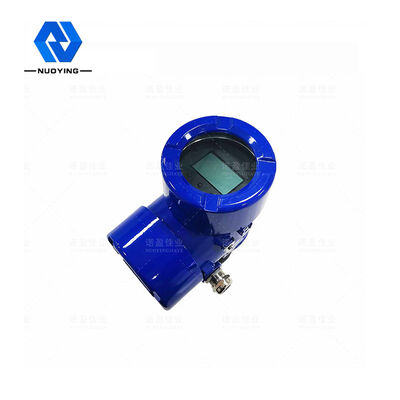

| प्रदर्शन | एलसीडी |
| छिलके की सामग्री | पॉलीप्रोपाइलीन / एल्युमिनियम |
| संरक्षण वर्ग | आईपी65,आईपी67 |
| धमाका प्रूफ ग्रेड | एक्सियामैंसीटी6 गा |
नोट: मांग पर अनुकूलित
अल्ट्रासोनिक स्तर ट्रांसमीटरस्थापना सिद्धांत
अल्ट्रासोनिक स्तर मीटर स्थापित करते समय अल्ट्रासोनिक स्तर मीटर के अंधे स्थान पर विचार किया जाना चाहिए।जब अंधा क्षेत्र में तरल स्तर, अल्ट्रासोनिक स्तर मीटर तरल स्तर को माप नहीं सकता है, इसलिए अल्ट्रासोनिक स्तर मीटर की सीमा निर्धारित करते समय, 50 सेमी मार्जिन, स्थापना को अलग करना चाहिए, जांच उच्चतम स्तर से लगभग 50 सेमी अधिक होनी चाहिए .इस तरह, हम तरल स्तर की सटीक निगरानी और अल्ट्रासोनिक स्तर मीटर की सुरक्षा सुनिश्चित कर सकते हैं।
वास्तविक उपयोग में, अनुचित स्थापना के कारण, स्तर गेज पूरी तरह से पानी में डूब गया था, जिसके परिणामस्वरूप स्तर गेज को पूरी तरह से नुकसान हुआ था, इसलिए मापा तरल के उच्चतम स्तर के मूल्य पर विचार करना आवश्यक है।
मशीनरी स्थापना पर ध्यान दिया जाना चाहिए: जब स्थापना परीक्षण सतह के लंबवत होनी चाहिए, वस्तुओं के फोम गुणों को मापने के लिए उपयोग से बचें, दूरी मापने वाली सतह दूरी पर स्थापित करने से बचें अंधे क्षेत्र की दूरी से कम है (अंधा स्थान: प्रत्येक उत्पाद में होगा एक मानक, उत्पाद के साथ), बीम को अवरुद्ध सामग्री से बचने के लिए माना जाना चाहिए जो सिंचाई और पोत की दीवार से नहीं मिलता है, थोक ठोस का पता लगाने से जांच की स्थिति को समायोजित करना चाहिए, माप की त्रुटि को कम करना चाहिए।
