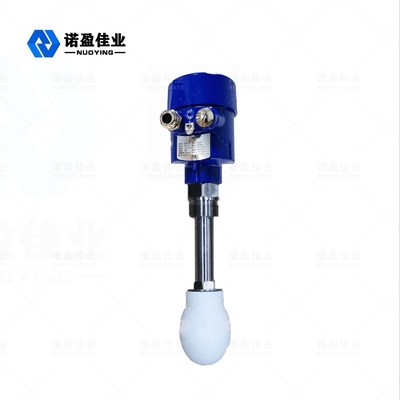

मजबूत संक्षारक तरल गैर संपर्क 26GHz NYRD-TJ रडार जल स्तर सेंसर माप ट्रांसमीटर

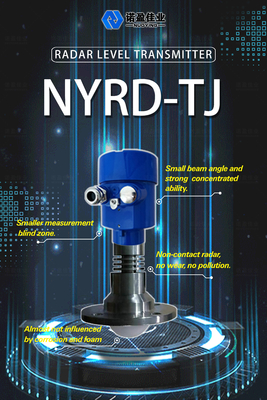

NYRD-TJ-A रडार स्तर ट्रांसमीटरअवलोकन
उत्पादों का वर्णन
26GHz NYRD-PB रडार स्तर ट्रांसमीटर कार्य सिद्धांत
रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है।रडार ऑब्जेक्ट पोजिशनिंग एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करती है जिसे एंटीना के माध्यम से नीचे की ओर प्रेषित किया जाता हैजब पल्स तरंग मापी जाने वाली सामग्री की सतह को छूती है, तो इसे वापस प्रतिबिंबित किया जाता है और फिर से एंटीना प्रणाली द्वारा प्राप्त किया जाता है।सिग्नल इलेक्ट्रॉनिक सर्किट के हिस्से में प्रेषित किया जाता है और स्वचालित रूप से वस्तु स्तर संकेत में परिवर्तित किया जाता है (क्योंकि आवेग इतनी तेजी से यात्रा, एक विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुँचने और रिसीवर पर वापस उछालने में लगने वाला समय लगभगक्षणिक) ।
माप का आधारः घुमावदार तल की सतह या फ्लैंज की सील सतह।
उत्पाद पैरामीटर

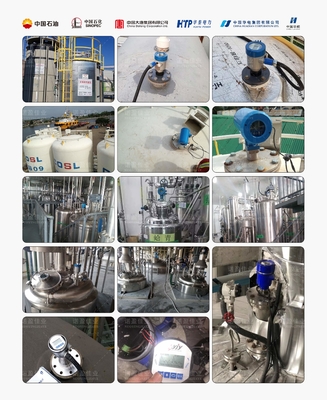

विशिष्ट अनुप्रयोग
क्रिस्टलीकरण के लिए आसान, ओस संघनित, विषाक्त, मजबूत जंग
एंटीना सामग्री
लेंस एंटीना, 316L+PTFE (वैकल्पिक)
माप सीमा
40 मीटर
माप की सटीकता
0०.०५%-०.१% एफ.एस
विद्युत आपूर्ति
24 वीडीसी ((दो लाइनें, चार पंक्तियाँ)
मध्यम तापमान
-40~+120°C,-40~+260°C
प्रक्रिया कनेक्शन
फ्लैंज, ब्रैकेट (वैकल्पिक)
प्रक्रिया दबाव
-0.1~2.0MPa
रडार लेवलमीटर के शेल संरचना के आयाम (एकताः मिमी)
रडार स्तर मीटर के दो प्रकार हैंः एक डाली एल्यूमीनियम खोल है और अन्य एक स्टेनलेस स्टील के मामले है। अनुकूलित डिजाइन के अनुसार बनाया जा सकता है ग्राहक की आवश्यकता और साइट की स्थिति के अनुसार।
