Water channel, Reservoirs, rivers, lakes, shoals,etc
Measuring range:
30M,80M
Accuracy:
±3mm
Process temperature:
-40~80℃
Process pressure:
-0.1~3.0MPa
Process connection:
Flange/Bracket(selective)
Protection class:
IP67
Signal output:
4...20mA/HART/RS485/Modbus...
Grade:
Industrial
पैकेजिंग विवरण:
40*30*30CM
आपूर्ति की क्षमता:
प्रति माह 1000 पीसी
उत्पाद वर्णन
मीटर स्तर मापने का उपकरण टैंक तरल पानी की निगरानी माप डिवाइस 26ghz सीमेंट साइलो सेंसर

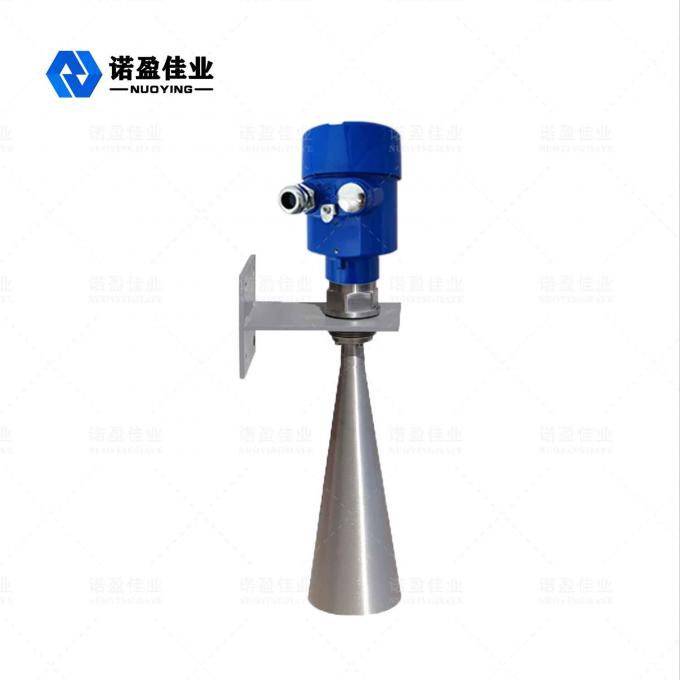

NYRD-SL रडार लेवल ट्रांसमीटर
अवलोकन
उत्पाद पैरामीटर

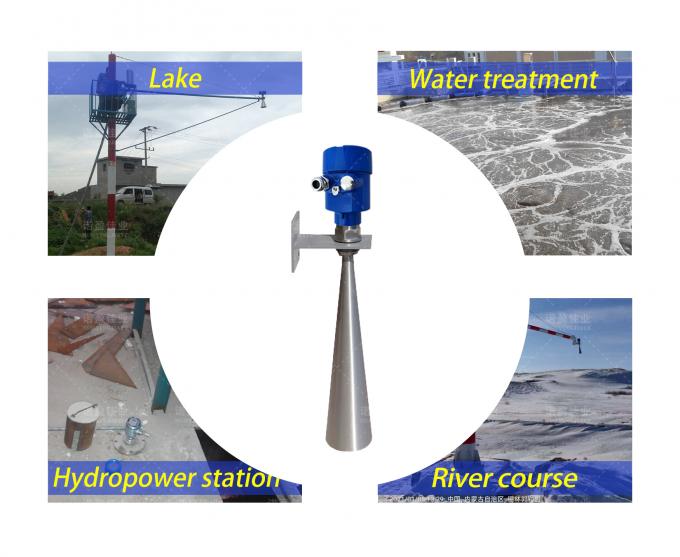

विशिष्ट अनुप्रयोग
नालों, जलाशयों, नदियों, झीलों, उथले क्षेत्रों, आदि
एंटीना सामग्री
316L(वैकल्पिक)
मापने की सीमा
30m,80m(वैकल्पिक)
मापने की सटीकता
0.05%-0.1%F.S
बिजली की आपूर्ति
24VDC(दो लाइनें, चार लाइनें)
माध्यम तापमान
-40~+80℃
प्रक्रिया कनेक्शन
ब्रैकेट, फ्लैंज(वैकल्पिक)
प्रक्रिया दबाव
0.1~2.0MPa
विस्फोट-प्रूफ ग्रेड
Exia II CT6(वैकल्पिक)
रडार लेवल मीटर की शेल संरचना के आयाम (इकाई: मिमी)
रडार लेवल मीटर दो प्रकार के होते हैं:
एक कास्ट एल्यूमीनियम शेल है और दूसरा एक स्टेनलेस स्टील केस है। अनुकूलित डिज़ाइन बनाया जा सकता है
ग्राहक की आवश्यकता और साइट की स्थिति के अनुसार।

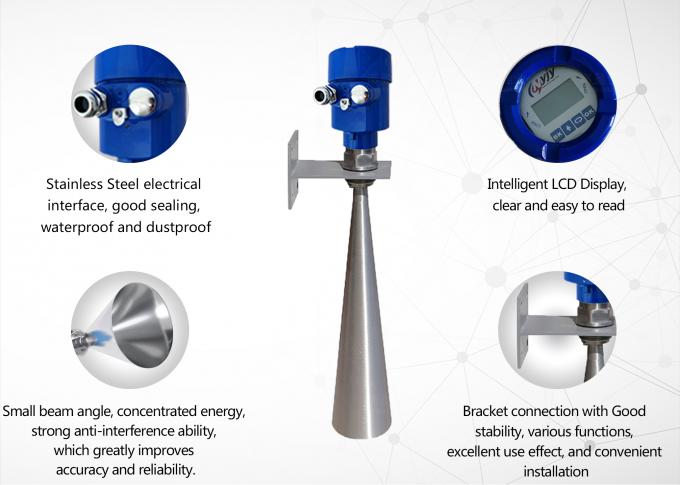

उत्पाद विवरण
26GHz NYRD-SL रडार लेवल ट्रांसमीटर कार्य सिद्धांत
रडार लेवल मीटर NYRD80X श्रृंखला सेंसर 80 मीटर की अधिकतम माप दूरी के साथ एक 26GHz उच्च-आवृत्ति रडार स्तर मापने वाला उपकरण है। रडार ऑब्जेक्ट पोजीशन एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करता है जो एंटीना के माध्यम से नीचे की ओर प्रेषित होता है। पल्स वेव मापा माध्यम की सतह को छूने के बाद, यह वापस परावर्तित होता है और एंटीना सिस्टम द्वारा फिर से प्राप्त होता है। सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में प्रेषित किया जाता है और स्वचालित रूप से ऑब्जेक्ट लेवल सिग्नल में परिवर्तित किया जाता है (क्योंकि पल्स इतनी तेजी से यात्रा करते हैं, एक विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर पर वापस उछलने में लगने वाला समय लगभग तात्कालिक होता है)।
माप का डेटा: सर्पिल निचली सतह या फ्लैंज की सीलिंग सतह।
