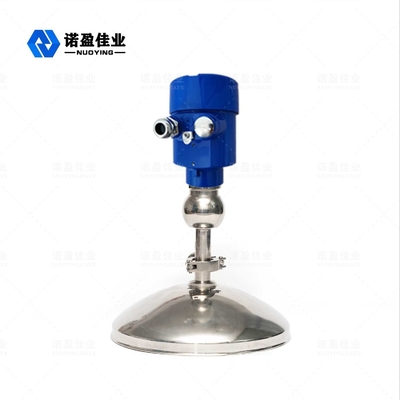

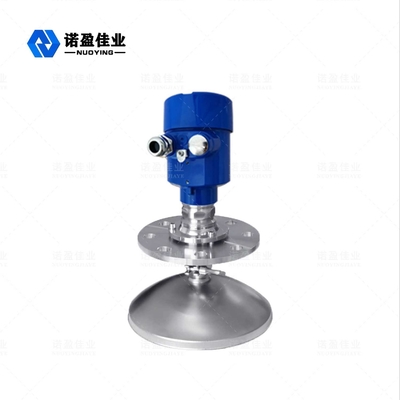

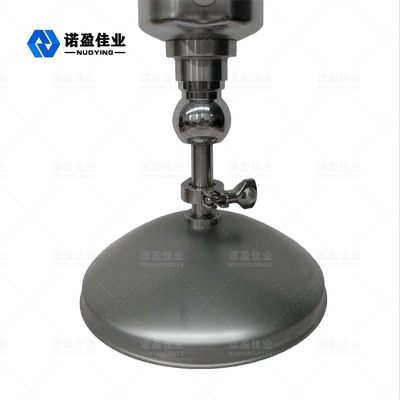

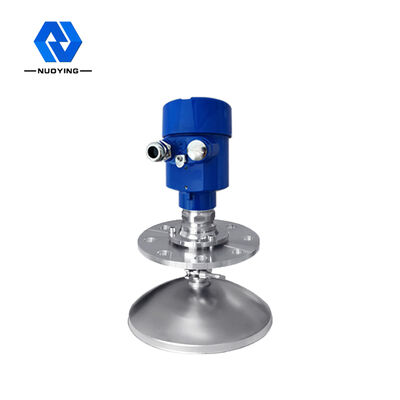

26GHz NYRD-810 उच्च आवृत्ति मीटर तरंग रडार ठोस स्तर सेंसर निर्देशित रडार एसिड स्तर ट्रांसमीटर
NYRD-810 उत्पाद अवलोकन
उत्पादों का वर्णन
रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है। एंटीना को और अनुकूलित किया गया है,और नया तेज माइक्रोप्रोसेसर उच्च दर संकेत विश्लेषण और प्रसंस्करण कर सकते हैं, जिससे उपकरण का उपयोग प्रतिक्रिया केटल, ठोस डिब्बे और कुछ जटिल माप स्थितियों में किया जा सकता है।
26GHz NYRD810 रडार स्तर मीटर कार्य सिद्धांत
रडार ऑब्जेक्ट पोजिशनिंग एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करती है जो एंटीना के माध्यम से नीचे की ओर प्रेषित होती है।तरंग मापा माध्यम की सतह को छूता है, यह वापस परिलक्षित होता है और एंटीना प्रणाली द्वारा फिर से प्राप्त किया जाता है।इलेक्ट्रॉनिक सर्किट के भाग में प्रेषित और स्वचालित रूप से वस्तु स्तर संकेत में परिवर्तित (क्योंकि आवेगों इतनी तेजी से यात्रा,एक विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुँचने और रिसीवर पर वापस उछालने में लगने वाला समय लगभग तत्काल होता है) ।
माप का आधारः घुमावदार तल की सतह या फ्लैंज की सील सतह।
रडार स्तर समय का उपयोग करते समय, यह सुनिश्चित करें कि उच्चतम सामग्री स्तर माप अंधे क्षेत्र में प्रवेश नहीं कर सकता है।
उत्पाद पैरामीटर
विशिष्ट अनुप्रयोग
मजबूत धूल, बड़ी ठोस
एंटीना सामग्री
पीटीएफई
माप सीमा
20 मीटर
प्रक्रिया कनेक्शन
धागा, फ्लैंज (वैकल्पिक)
प्रक्रिया का तापमान
-40~+130°C
प्रक्रिया दबाव
-0.1~0.3MPa
विद्युत आपूर्ति
24 वीडीसी
सटीकता
<0.1%F.S
सुरक्षा स्तर
IP67
रडार लेवलमीटर के शेल संरचना के आयाम (एकताः मिमी)

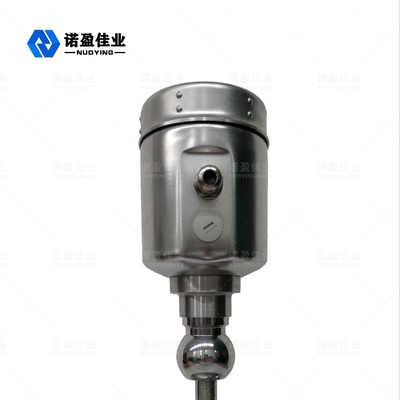

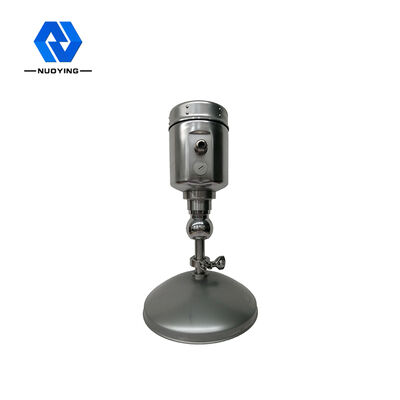

रडार स्तर मीटर के दो प्रकार हैंः एक डाली एल्यूमीनियम खोल है और अन्य एक स्टेनलेस स्टील मामले है। अनुकूलित डिजाइन के अनुसार बनाया जा सकता है ग्राहक की आवश्यकता और साइट की स्थिति के अनुसार।
