मजबूत संक्षारक तरल गैर संपर्क 26GHz NYRD-TJ रडार जल स्तर सेंसर मापन ट्रांसमीटर
NYRD-TJ-A रडार स्तर ट्रांसमीटरअवलोकन
उत्पाद विवरण
26GHz NYRD-PB रडार स्तर ट्रांसमीटर कार्य सिद्धांत
रडार स्तर मीटर NYRD80X श्रृंखला सेंसर एक 26GHz उच्च-आवृत्ति रडार स्तर मापने वाला उपकरण है जिसकी अधिकतम मापने की दूरी 80 मीटर है। रडार वस्तु स्थिति एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करता है जो एंटीना के माध्यम से नीचे की ओर प्रेषित होता है। पल्स तरंग मापा माध्यम की सतह को छूने के बाद, यह वापस परावर्तित होती है और फिर से एंटीना सिस्टम द्वारा प्राप्त होती है। सिग्नल को इलेक्ट्रॉनिक सर्किट भाग में प्रेषित किया जाता है और स्वचालित रूप से वस्तु स्तर सिग्नल में परिवर्तित किया जाता है (क्योंकि पल्स इतनी तेजी से यात्रा करते हैं, एक विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर पर वापस उछलने में लगने वाला समय लगभग तत्काल होता है)।
माप का डेटा: सर्पिल निचली सतह या निकला हुआ किनारा की सीलिंग सतह।
उत्पाद पैरामीटर
विशिष्ट अनुप्रयोग
आसानी से क्रिस्टलीकृत, ओस संघनन, विषाक्त, मजबूत संक्षारण
एंटीना
सामग्री

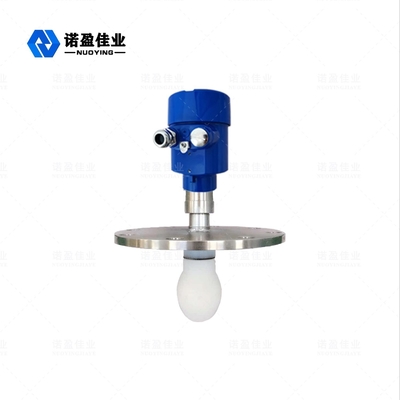

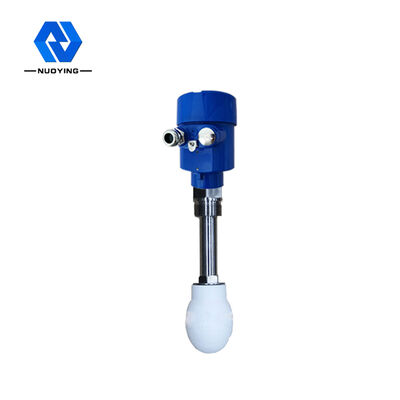

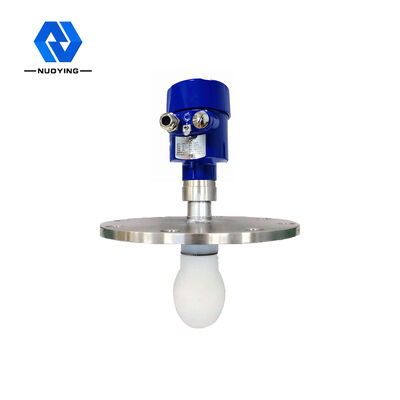

लेंस एंटीना, 316L+PTFE (वैकल्पिक)
मापने की सीमा
40 मीटर
मापने की सटीकता
0.05%-0.1%F.S
बिजली की आपूर्ति
24VDC(दो लाइनें, चार
लाइनें)
माध्यम तापमान
-40~+120℃,-40~+260℃
प्रक्रिया कनेक्शन
निकला हुआ किनारा, ब्रैकेट (वैकल्पिक)
प्रक्रिया दबाव
-0.1~2.0MPa
रडार स्तर मीटर की शेल संरचना के आयाम (इकाई: मिमी)
रडार स्तर मीटर दो प्रकार के होते हैं:
एक कास्ट एल्यूमीनियम शेल है और दूसरा एक स्टेनलेस स्टील केस है। ग्राहक की आवश्यकता और साइट की स्थिति के अनुसार अनुकूलित डिज़ाइन बनाया जा सकता है। उत्पाद विवरण
