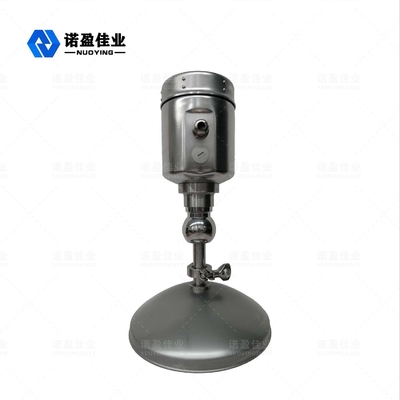

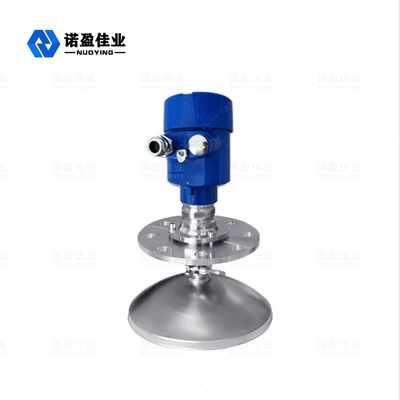

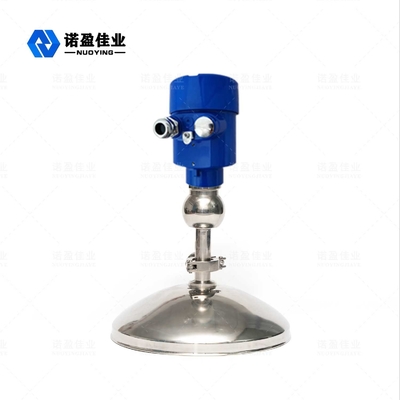

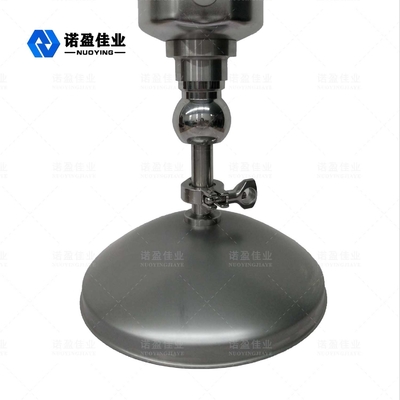

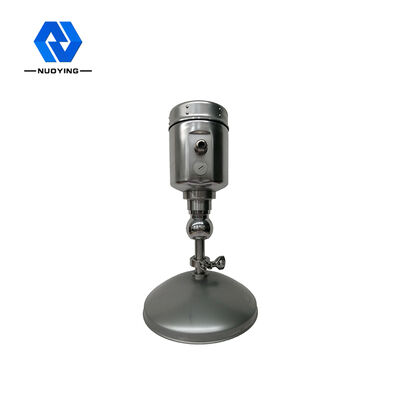

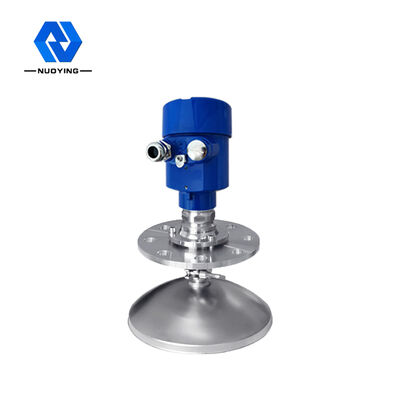

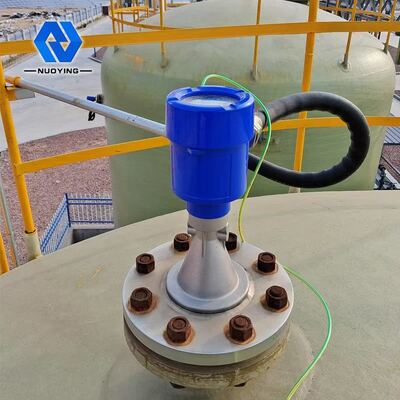

26GHz NYRD-810 उच्च आवृत्ति मीटर तरंग रडार ठोस स्तर सेंसर निर्देशित रडार एसिड स्तर ट्रांसमीटर

26GHz NYRD-810 उच्च आवृत्ति मीटर तरंग रडार ठोस स्तर सेंसर निर्देशित रडार एसिड स्तर ट्रांसमीटर

ब्रांड नाम:	NUOYING
मॉडल संख्या:	एनवाईआरडी-810
एमओक्यू:	1pcs
कीमत:	$209~520/pcs
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	प्रति माह 1000 पीसी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शांक्सी, चीन

प्रमाणन:

IP67

गारंटी:

1 वर्ष

अनुप्रयोग:

ठोस, मजबूत ओस, धूल, क्रिस्टल

मापने की सीमा:

80 मीटर

शुद्धता:

± 3 मिमी

प्रक्रिया तापमान:

-40 ~ 130 ℃

प्रक्रिया दबाव:

-0.1 ~ 4.0MPA

प्रक्रिया कनेक्शन:

निकला हुआ किनारा (चयनात्मक)

संरक्षण वर्ग:

आईपी67

सिग्नल आउटपुट:

4 ... 20ma/hart/rs485/modbus ...

श्रेणी:

औद्योगिक

पैकेजिंग विवरण:

40*30*30CM

आपूर्ति की क्षमता:

प्रति माह 1000 पीसी

उत्पाद वर्णन

26GHz NYRD-810 उच्च आवृत्ति मीटर वेव रडार सॉलिड लेवल सेंसर गाइडेड रडार एसिड लेवल ट्रांसमीटर

NYRD-810 उत्पाद अवलोकन

उत्पाद विवरण

रडार लेवल मीटर NYRD80X श्रृंखला सेंसर एक 26GHz उच्च-आवृत्ति रडार लेवल मापने वाला उपकरण है जिसकी अधिकतम मापने की दूरी 80m है। एंटीना को और अधिक अनुकूलित किया गया है, और नया तेज माइक्रोप्रोसेसर उच्च दर सिग्नल विश्लेषण और प्रसंस्करण कर सकता है, जिससे उपकरण का उपयोग रिएक्शन केटल, सॉलिड बिन और कुछ जटिल माप स्थितियों में किया जा सकता है।

26GHz NYRD810 रडार लेवल मीटर कार्य सिद्धांत

रडार ऑब्जेक्ट पोजीशन एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करता है जिसे एंटीना के माध्यम से नीचे की ओर प्रसारित किया जाता है। पल्स मापे गए माध्यम की सतह को छूने वाली तरंग, इसे वापस परावर्तित किया जाता है और एंटीना सिस्टम द्वारा फिर से प्राप्त किया जाता है। सिग्नल इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से ऑब्जेक्ट लेवल सिग्नल में परिवर्तित हो जाता है (क्योंकि पल्स बहुत तेजी से यात्रा करते हैं, विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर पर वापस उछलने में लगने वाला समय लगभग तात्कालिक होता है)।

माप का आधार: सर्पिल निचली सतह या फ्लैंज की सीलिंग सतह।

रडार लेवल टाइमिंग का उपयोग करते समय, सुनिश्चित करें कि उच्चतम सामग्री स्तर माप ब्लाइंड क्षेत्र में प्रवेश न कर सके।

उत्पाद पैरामीटर

विशिष्ट अनुप्रयोग	मजबूत धूल, बड़ा ठोस
एंटीना सामग्री	PTFE
मापने की सीमा	20m
प्रक्रिया कनेक्शन	थ्रेड, फ्लैंज (वैकल्पिक)
प्रक्रिया तापमान	-40~+130℃
प्रक्रिया दबाव	-0.1~0.3MPa
बिजली की आपूर्ति	24VDC
सटीकता	<0.1%F.S
सुरक्षा स्तर	IP67

रडार लेवल मीटर के शेल संरचना के आयाम (इकाई: मिमी)

रडार लेवल मीटर के दो प्रकार हैं:

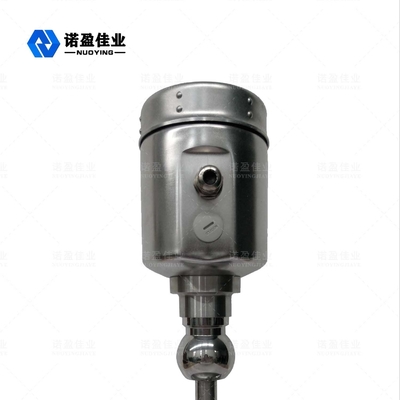

एक कास्ट एल्यूमीनियम शेल है और दूसरा स्टेनलेस स्टील केस है। ग्राहक की आवश्यकता और साइट की स्थिति के अनुसार अनुकूलित डिजाइन बनाया जा सकता है
उत्पाद विवरण

उत्पाद सुविधा

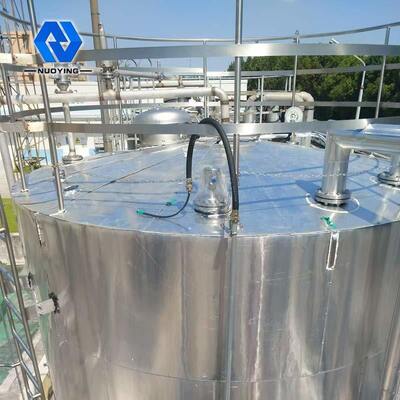

विभिन्न अनुप्रयोग

सहयोग ग्राहक

उत्पाद प्रमाण पत्र
