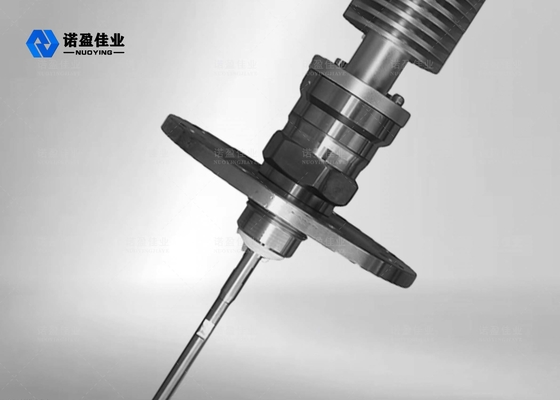

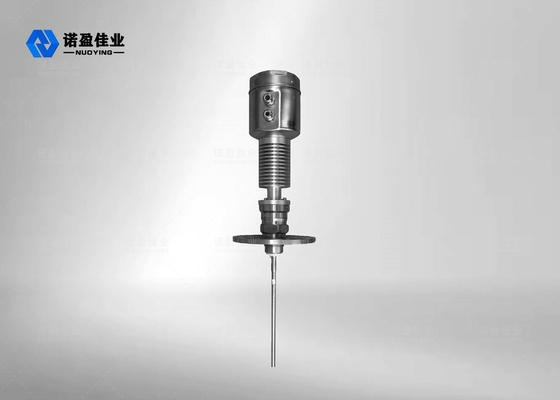

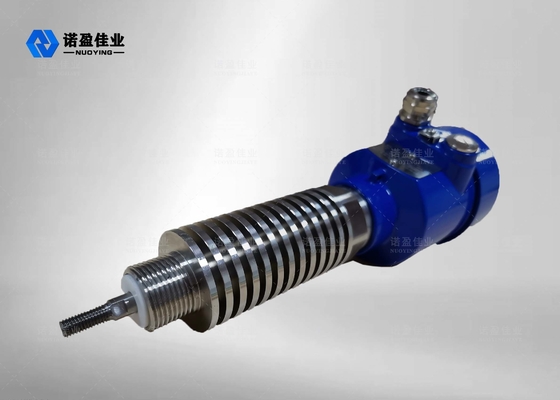

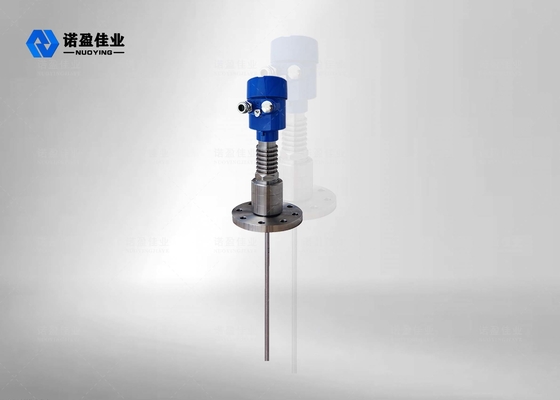

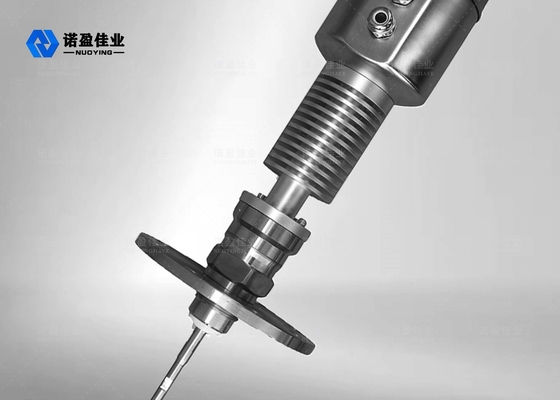

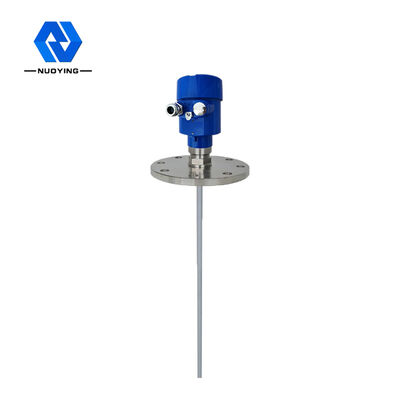

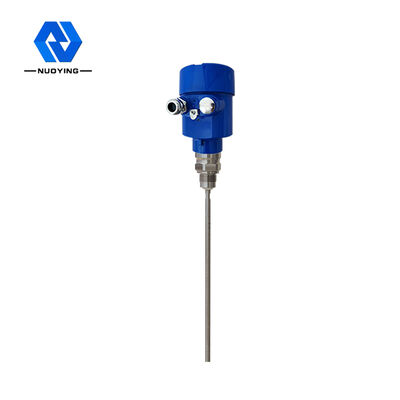

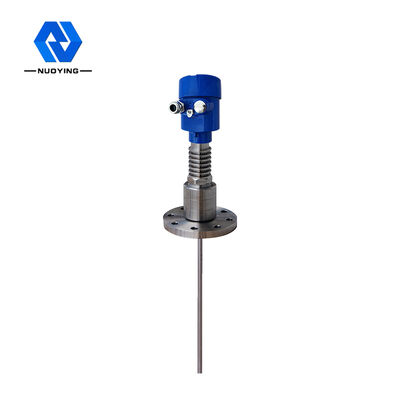

NYRD-705 उच्च तापमान सेंसर तरंग रडार स्तर मीटर कम डायलेक्टिक स्थिर तरल के लिए ट्रांसमीटर15M रेंज

NYRD-705 उच्च तापमान सेंसर तरंग रडार स्तर मीटर कम डायलेक्टिक स्थिर तरल के लिए ट्रांसमीटर15M रेंज

ब्रांड नाम:	NUOYING
मॉडल संख्या:	एनवाईआरडी-705
एमओक्यू:	1pcs
कीमत:	$239 to $569/pcs
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	प्रति माह 1000 पीसी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

प्रमाणन:

CE, SIL, ATEX

श्रेणी:

औद्योगिक

गारंटी:

12 महीने

अनुकूलित समर्थन:

ओईएम, ओडीएम

ब्रांड नाम:

NUOYING

विशिष्ट अनुप्रयोग:

तरल

सटीकता को मापना:

0.05%-0.1%एफएस

बिजली की आपूर्ति:

24Vdc

ऐन्टेना सामग्री चुनाव:

304(वैकल्पिक)

मध्यम तापमान:

-40~+500℃

मापने की सीमा:

पैकेजिंग विवरण:

60*30*30 सेमी

आपूर्ति की क्षमता:

प्रति माह 1000 पीसी

उत्पाद वर्णन

मजबूत संक्षारक तरल के लिए वेव रडार लेवल मीटर

NYRD-703 रडार लेवल ट्रांसमीटर अवलोकन

उत्पाद पैरामीटर

विशिष्ट अनुप्रयोग	तरल
एंटीना सामग्री	304 (वैकल्पिक)
माप सीमा	15 मीटर
बिजली की आपूर्ति	24VDC (दो लाइनें, चार लाइनें)
मध्यम तापमान	-40~500℃
प्रक्रिया दबाव	-0.1~4.0MPa
प्रक्रिया कनेक्शन	थ्रेड, फ्लैंज (वैकल्पिक)
सिग्नल आउटपुट	4...20mA/HART/RS485/Modbus...

उत्पाद विवरण

NYRD705 गाइडेड वेव रडार लेवल ट्रांसमीटर कार्य सिद्धांत

गाइडेड वेव रडार द्वारा भेजा गया उच्च-आवृत्ति माइक्रोवेव पल्स डिटेक्शन कंपोनेंट (स्टील केबल या स्टील रॉड) के साथ फैलता है। जब मापे गए माध्यम का सामना होता है, तो यह डाइलेक्ट्रिक स्थिरांक में अचानक परिवर्तन के कारण प्रतिबिंब का कारण बनता है, और पल्स ऊर्जा का एक हिस्सा वापस परावर्तित हो जाता है। प्रेषित पल्स और परावर्तित पल्स के बीच का समय अंतराल मापे गए माध्यम से दूरी के समानुपाती होता है।
इनपुट:
गाइडेड वेव रडार टाइम ट्रैवल के सिद्धांत पर आधारित एक मापने वाला उपकरण है। रडार वेव प्रकाश की गति से चलती है, और चलने के समय को इलेक्ट्रॉनिक घटकों के माध्यम से सामग्री स्तर सिग्नल में परिवर्तित किया जा सकता है। प्रोब उच्च-आवृत्ति पल्स भेजता है और केबल या रॉड प्रोब के साथ फैलता है। जब पल्स सामग्री की सतह से मिलता है, तो यह वापस परावर्तित हो जाता है और उपकरण में रिसीवर द्वारा प्राप्त किया जाता है, और दूरी सिग्नल को सामग्री स्तर सिग्नल में परिवर्तित किया जाता है।
परावर्तित सिग्नल केबल या रॉड प्रोब के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित होता है। माइक्रोप्रोसेसर सिग्नल को संसाधित करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न इको की पहचान करता है। सही इको सिग्नल पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है।
सामग्री की सतह से दूरी D पल्स टाइम ट्रैवल T के समानुपाती होती है:
D=C×T/2 (C प्रकाश की गति है)।
चूंकि खाली टैंक की दूरी E ज्ञात है, सामग्री स्तर L है:
L=E-D
आउटपुट:
इसे खाली टैंक की ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक की ऊंचाई F (= पूर्ण पैमाना) और कुछ एप्लिकेशन पैरामीटर इनपुट करके सेट किया जाता है। एप्लिकेशन पैरामीटर स्वचालित रूप से उपकरण को माप वातावरण के अनुकूल बनाएंगे, जो 4-20mA आउटपुट के अनुरूप है।

NYRD705 गाइडेड वेव रडार लेवल ट्रांसमीटर डिजाइन सुविधा

1.इंटेलिजेंट रडार लेवल मीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है। संपर्क माप, उच्च माप सटीकता, अधिक सटीक माप। साथ ही, गाइडेड वेव रडार चिपकने के प्रतिरोधी है और बाहरी तापमान जैसे मध्यम तापमान और चिपकने से प्रभावित नहीं होता है।
2.विभिन्न प्रक्रिया कनेक्शन मोड और डिटेक्शन घटकों के प्रकार 70X श्रृंखला गाइडेड वेव रडार लेवल मीटर को विभिन्न जटिल कार्य परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त बनाते हैं। जैसे उच्च तापमान, उच्च दबाव और कम डाइलेक्ट्रिक स्थिरांक वाले माध्यम।
3.पल्स वर्किंग मोड के साथ, उत्पाद में बहुत कम उत्सर्जन शक्ति होती है और इसे विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है, जो मानव शरीर और पर्यावरण के लिए हानिकारक नहीं है।

NYRD705 गाइडेड वेव रडार लेवल ट्रांसमीटर अनुप्रयोग क्षेत्र

1.पावर प्लांट: जलाशय, साइलो पंप, स्टीम लाडल, राख भंडारण, तेल टैंक, आदि।
2.तेल क्षेत्र: कच्चा तेल भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, तीन-चरण विभाजक, निपटान टैंक, सीवेज टैंक, ड्रिलिंग मड टैंक, आदि।
3.रसायन: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक, आदि।
4.धातुकर्म: कच्चा माल साइलो, सहायक सामग्री साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक, आदि।
5.जल संसाधन: नहरें, जलाशय, खेत सिंचाई, नदी जल स्तर की निगरानी, बाढ़ की चेतावनी, शहरी बाढ़,
आदि।
6.खाद्य पदार्थ: जूस फैक्ट्री, मिल्क फैक्ट्री, कच्ची चीनी भंडारण टैंक, टमाटर पेस्ट भंडारण टैंक, ब्रूअरी भंडारण टैंक, आदि।
7.फार्मास्यूटिकल्स: चीनी फार्मास्युटिकल भंडारण टैंक, विभाजक, किण्वन टैंक, आदि।
8.जल उपचार: जलाशय, सेप्टिक टैंक, जल उपचार टैंक, अवसादन टैंक, गहरे कुएं, पीने के पानी के नेटवर्क, आदि।
9.कागज: कच्चा माल साइलो, भंडारण टॉवर, सुखाने वाला ड्रम, रासायनिक सामग्री भंडारण साइलो, आदि।
10.अन्य: खदान, कोयला खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
