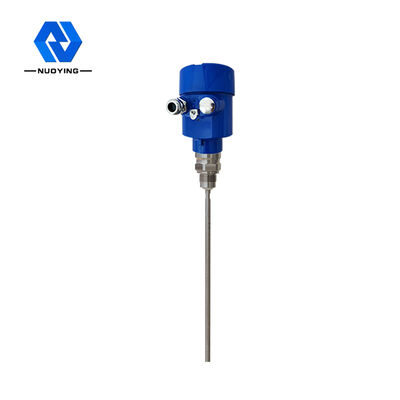

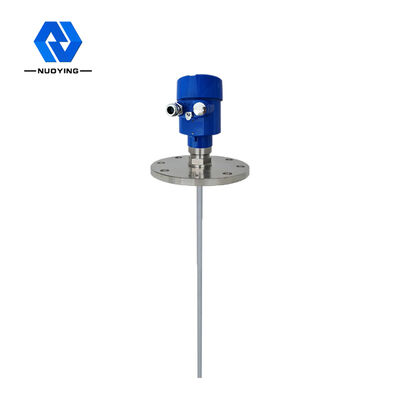

1.8GHz NYRD-702 फैक्टरी प्रत्यक्ष बिक्री उच्च सटीकता निर्देशित तरंग रडार स्तर मीटर ट्रांसमीटर 4-20mA आउटपुट के साथ

1.8GHz NYRD-702 फैक्टरी प्रत्यक्ष बिक्री उच्च सटीकता निर्देशित तरंग रडार स्तर मीटर ट्रांसमीटर 4-20mA आउटपुट के साथ

ब्रांड नाम:	NUOYING
मॉडल संख्या:	एनवाईआरडी-702
एमओक्यू:	1pcs
कीमत:	$350 to $319/pcs
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	प्रति माह 1000 पीसी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

प्रमाणन:

CE, SIL, ATEX

श्रेणी:

औद्योगिक

गारंटी:

12 महीने

अनुकूलित समर्थन:

ओईएम, ओडीएम

ब्रांड नाम:

NUOYING

विशिष्ट अनुप्रयोग:

तरल टैंक का पता लगाने वाला उपकरण

सटीकता को मापना:

0.05%-0.1%एफएस

बिजली की आपूर्ति:

24Vdc

प्रक्रिया कनेक्शन:

धागा, निकला हुआ किनारा (वैकल्पिक)

मध्यम तापमान:

-40~+130℃

सामग्री:

स्टेनलेस

उत्पादन में संकेत:

4-20mA/0-5V/0-10V/RS485

पैकेजिंग विवरण:

60*30*30 सेमी

आपूर्ति की क्षमता:

प्रति माह 1000 पीसी

उत्पाद वर्णन

1.8GHz NYRD-702 फैक्ट्री डायरेक्ट सेल हाई एक्यूरेसी गाइडेड वेव रडार लेवल मीटर ट्रांसमीटर 4-20mA आउटपुट के साथ

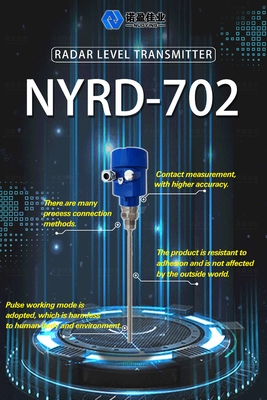

NYRD-702 रडार लेवल ट्रांसमीटर अवलोकन

उत्पाद विवरण

NYRD702 गाइडेड वेव रडार लेवल ट्रांसमीटर कार्य सिद्धांत

गाइडेड वेव रडार द्वारा उत्सर्जित उच्च-आवृत्ति माइक्रोवेव पल्स डिटेक्शन असेंबली (स्टील केबल या स्टील रॉड) के साथ यात्रा करती है। जब मापा गया माध्यम मिलता है, तो ढांकता हुआ स्थिरांक बदल जाता है, जिससे प्रतिबिंब होता है, और पल्स ऊर्जा का एक हिस्सा वापस परावर्तित हो जाता है। उत्सर्जित पल्स और परावर्तित पल्स के बीच का समय अंतराल मापा गया माध्यम की दूरी के सीधे आनुपातिक होता है।

इनपुट: गाइडेड वेव रडार टाइम ट्रैवल के सिद्धांत पर आधारित एक मापने वाला उपकरण है। रडार वेव प्रकाश की गति से संचालित होती है, और ऑपरेटिंग समय को इलेक्ट्रॉनिक घटकों के माध्यम से लेवल सिग्नल में परिवर्तित किया जा सकता है। प्रोब उच्च-आवृत्ति पल्स भेजता है और केबल या रॉड प्रोब के साथ फैलता है। जब पल्स सामग्री की सतह से मिलते हैं, तो वे परावर्तित होकर उपकरण में रिसीवर द्वारा प्राप्त किए जाते हैं, और दूरी सिग्नल को लेवल सिग्नल में परिवर्तित किया जाता है।

परावर्तित पल्स सिग्नल केबल या रॉड प्रोब के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित होता है।
microprocessor सिग्नल को प्रोसेस करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न इको को पहचानता है। सही इको सिग्नल पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है। सामग्री की सतह से दूरी D पल्स के समय यात्रा T के समानुपाती होती है: D=C×T/2 (जहां C प्रकाश की गति है) चूंकि खाली टैंक की दूरी E ज्ञात है, लेवल है: L=E-D

आउटपुट:खाली टैंक की ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक की ऊंचाई F= (पूर्ण पैमाना) और कुछ एप्लिकेशन पैरामीटर सेट करने के लिए दर्ज करके, एप्लिकेशन पैरामीटर स्वचालित रूप से उपकरण को माप वातावरण के अनुकूल बना देंगे, जो 4-20mA आउटपुट के अनुरूप है।

उत्पाद पैरामीटर

विशिष्ट अनुप्रयोग	तरल, पाउडर, ठोस कण
उत्पाद मॉडल	NYRD-702
एंटीना सामग्री	रॉड/304/PTFE
मापने की सीमा	6m
सटीकता	±1mm
बिजली की आपूर्ति	24VDC (दो तार, चार तार)
सिग्नल आउटपुट	4...20mA/HART/RS485/Modbus..
माध्यम तापमान	-40~+130 ℃, -40~+250 ℃
प्रक्रिया दबाव	-0.1~4.0 MPa,
प्रक्रिया लिंकेज	थ्रेड, फ्लैंज (वैकल्पिक)

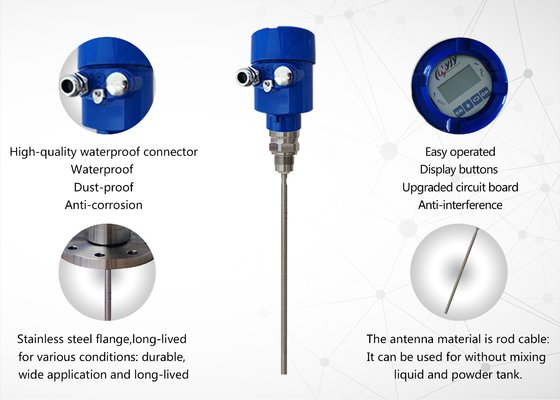

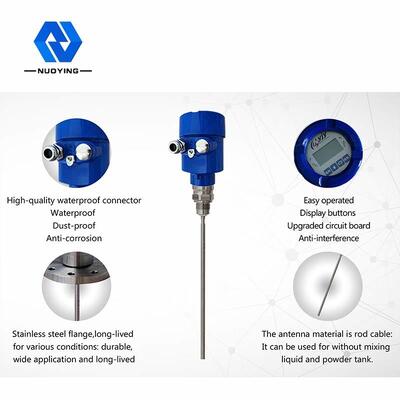

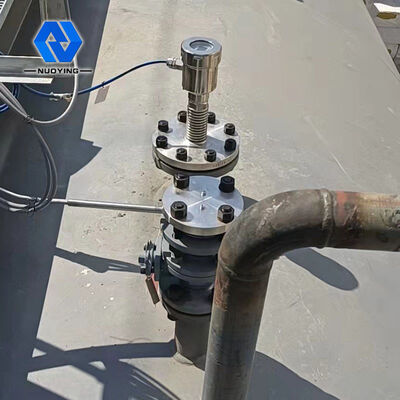

विवरण चित्र

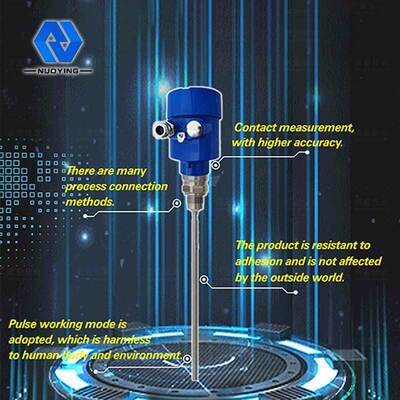

उत्पाद सुविधा

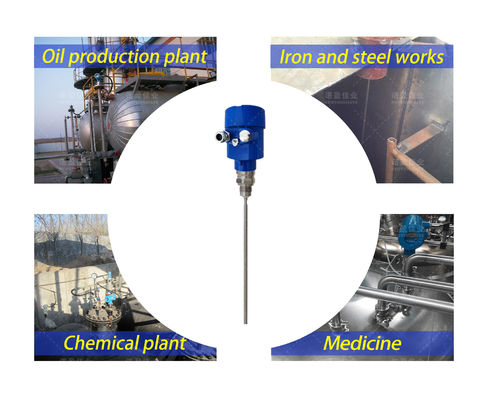

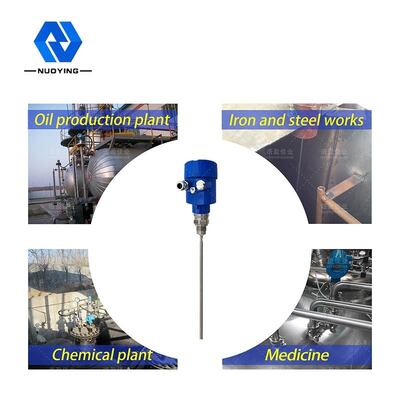

विभिन्न अनुप्रयोग

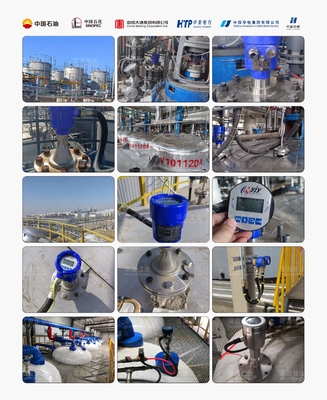

सहयोगी ग्राहक

उत्पाद प्रमाण पत्र

अक्सर पूछे जाने वाले प्रश्न
