| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYUHZ |
| एमओक्यू: | 1 पीसी |
| कीमत: | $103~$148/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |

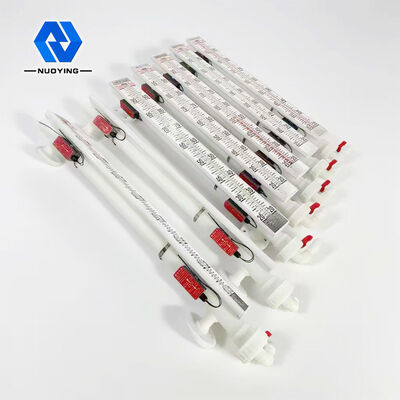

4-20mA चुंबकीय फ्लैप स्तर गेज ग्लास ट्यूब फ्लोट तरल स्तर माप उपकरण SIL और CE प्रमाण पत्र के साथ
4-20mA चुंबकीय फ्लैप लेवल गेजकार्य सिद्धांत
NYUHZ फ्लैंज फ्लैप चुंबकीय स्तर ट्रांसमीटर दो मुख्य भाग हैं,एक गुहा जिसमें एक तैरती हुई गेंद होती है जिसे माप ट्यूब या मुख्य ट्यूब कहा जाता है, और एक संकेत पैनल। गुहा को फ्लैंग्स या अन्य उपयुक्त कनेक्शन प्रकारों के माध्यम से मध्यम टैंक से जोड़ा जाता है।तो तैरता गेंद मापने के ट्यूब में मध्यम स्तर का संकेत ऊपर और नीचे टैंक में स्तर के साथ साथ जाना होगातैरती हुई गेंद में एक स्थायी चुंबक होता है जो संबंधित चुंबकीय रंग के फ्लैप को घुमाने के लिए आकर्षित करेगा।तो मध्यम स्तर का वास्तविक मूल्य संकेत पैनल में स्पष्ट रूप से दिखाया जाएगा, लोग आसानी से पढ़ सकते हैं।
4-20mA चुंबकीय फ्लैप लेवल गेजडिजाइन की विशेषताएं
◎ एकाधिक स्थापना रूपों, एकाधिक कनेक्शन रूपों वैकल्पिक हो सकता है
◎ डिजाइन दबाव सीमा पूर्ण वैक्यूम से 10 एमपीए तक
◎ डिजाइन तापमान सीमा-50~+350°C
◎ विशेष दबाव और तापमान के लिए पेशेवर डिजाइन
4-20mA चुंबकीय फ्लैप लेवल गेजतकनीकी मापदंड
| विशिष्ट अनुप्रयोग | तरल स्तर का माप |
| माप सीमा | 0~6 मीटर |
| माप की सटीकता | ±3mm, ±5mm (वैकल्पिक) |
| मध्यम घनत्व | ≥0.425g/cm3 |
| घनत्व अंतर | ≥0.1 g/cm3 |
| मध्यम चिपचिपाहट | ≤0.4Pa.S |
| नियंत्रण आउटपुट | 220VAC, 1A |
| ट्रांसमिशन आउटपुट | 4 ~ 20mA (ऊर्जा आपूर्ति 24VDC) |
| प्रक्रिया का तापमान | -50 ~ +350 °C |
| प्रक्रिया दबाव | -0.1~+16MPa |
| प्रक्रिया कनेक्शन | फ्लैंज (वैकल्पिक) |
| सुरक्षा ग्रेड | IP67 (वैकल्पिक) |
| विस्फोट प्रतिरोधी ग्रेडः | Exia II CT6 Ga, Exd II CT6 Gb (सत्यापन में विवरण) |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

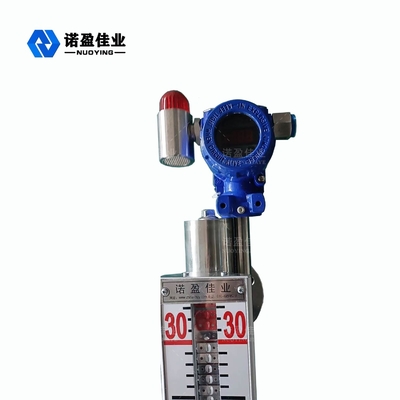

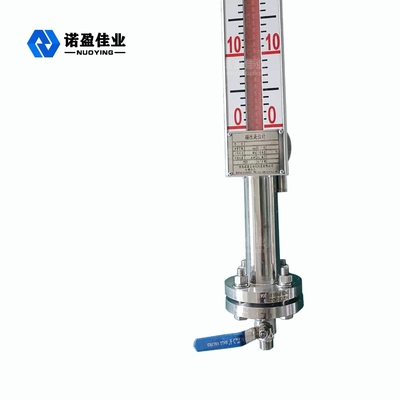

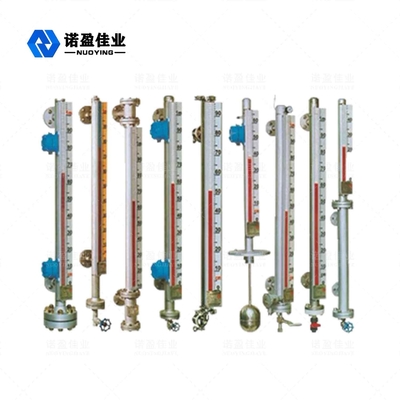

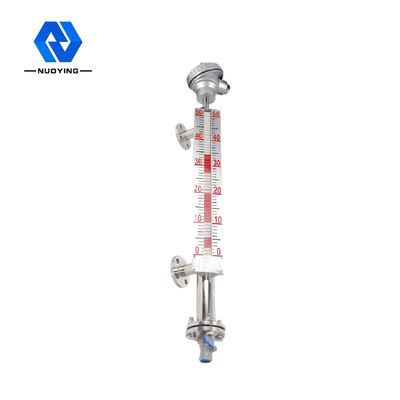

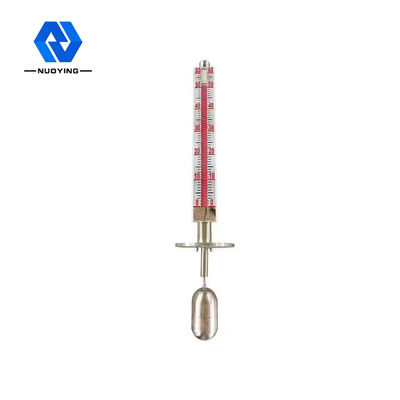

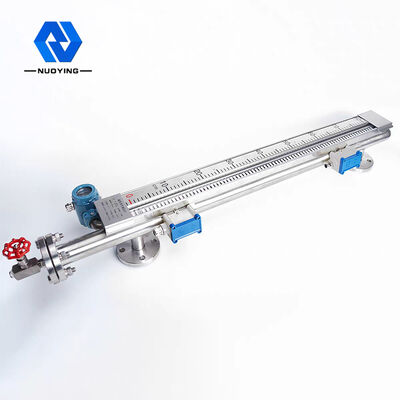

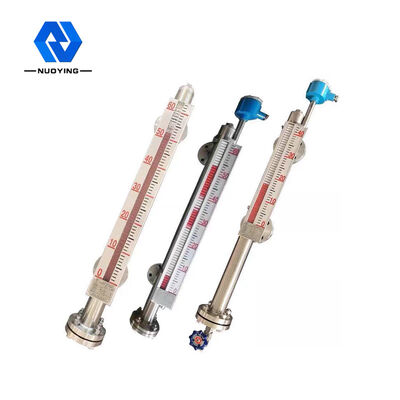

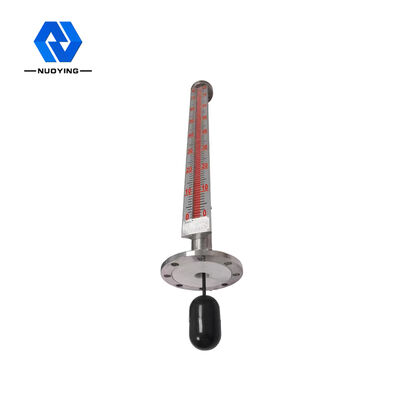

4-20mA चुंबकीय फ्लैप लेवल गेजसंबंधित चित्र
