उत्पाद विवरण:
|
| बिजली की आपूर्ति की वोल्टेज: | DC24V | परिवेश का तापमान: | -40 ~ 60 ℃ |
|---|---|---|---|
| आउटलेट: | एम 20 * 1.5 (धागे के अंदर) | त्रुटि: | ± 10 मिमी |
| लोड प्रतिबाधा: | 550Ω (जब बिजली की आपूर्ति 24V.DC है) | उत्पादन में संकेत: | 4-20mA |
| हाई लाइट: | DC24V चुंबकीय फ्लोट स्तर गेज,चुंबकीय फ्लोट स्तर गेज डिजिटल आउटपुट,चुंबकीय जल स्तर संकेतक |
||

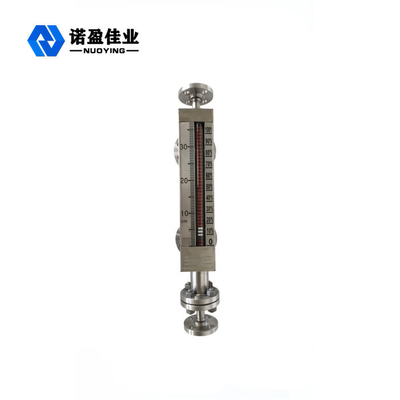

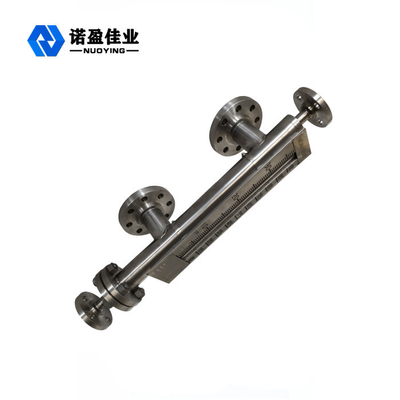

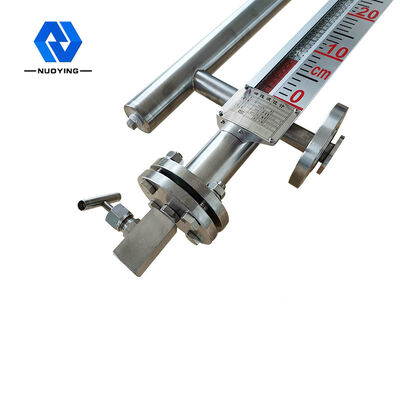

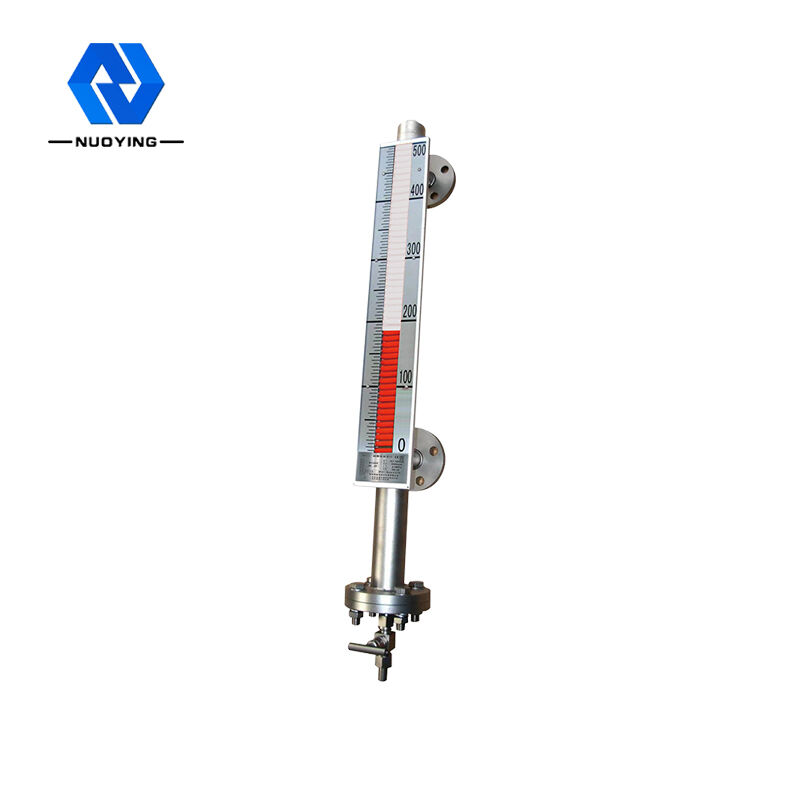

चुंबकीय फ्लोट डिजिटल आउटपुट स्तर संकेतक चुंबकीय फ्लिप स्तर गेज
चुंबकीय फ्लोट डिजिटल आउटपुट स्तर संकेतक चुंबकीय फ्लिप स्तर गेज विवरण:

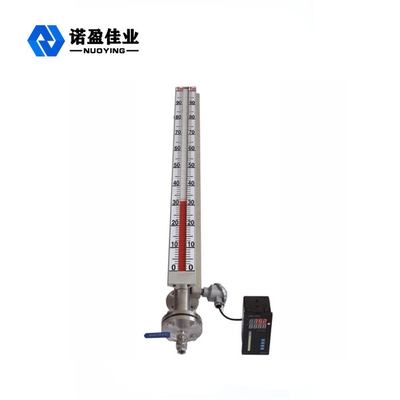

स्तर गेज को तरल स्तर अलार्म और स्तर ट्रांसमीटर कॉन्फ़िगर किया जा सकता है।लंबी दूरी के तरल स्तर के ऊपरी और निचले प्रकाश प्रदर्शन और ध्वनि अलार्म को प्राप्त कर सकते हैं।ट्रांसमीटर स्तर परिवर्तन को रैखिक रूप से 4 ~ 20Ma.DC मानक वर्तमान संकेत में परिवर्तित कर सकता है, जिसका उपयोग लंबी दूरी के तरल स्तर / मोड डिस्प्ले को प्राप्त करने के लिए एक माध्यमिक उपकरण के साथ किया जा सकता है। इसमें एक बड़ी माप सीमा, दो-रंग प्रतिदीप्ति प्रदर्शन है , शुभ रात्रि प्रभाव, संक्षारण प्रतिरोध, विरोधी विस्फोट, सुरक्षित और विश्वसनीय।यह औद्योगिक और समुद्री संचार में विभिन्न कंटेनरों, पानी, औद्योगिक प्रदूषण, विभिन्न तेलों, तरलीकृत गैस, एसिड और क्षार आदि में तरल स्तर की माप के लिए लागू किया जा सकता है।
चुंबकीय फ्लोट डिजिटल आउटपुट स्तर संकेतक चुंबकीय फ्लिप स्तर गेज पैरामीटर्स:
| माप सीमा | 0 ~ 6000 मिमी |
| त्रुटि | ± 10 मिमी |
| उत्पादन में संकेत | 4~20mA.DC |
| लोड प्रतिबाधा | 550Ω (जब बिजली की आपूर्ति 24V.DC है) |
| बिजली की आपूर्ति की वोल्टेज | 24वी.डीसी |
| आउटलेट | एम 20 * 1.5 (धागे के अंदर) |
| परिवेश का तापमान | -40 ~ 60 ℃ |
| जोखिम वर्गीकरण | डीआईआईबीटी1-4, आईबीआईआईबीटी4 |
| संरक्षण वर्गीकरण बाहर | आईपी65 |
चुंबकीय फ्लोट डिजिटल आउटपुट स्तर संकेतक चुंबकीय फ्लिप स्तर गेजसिद्धांत:

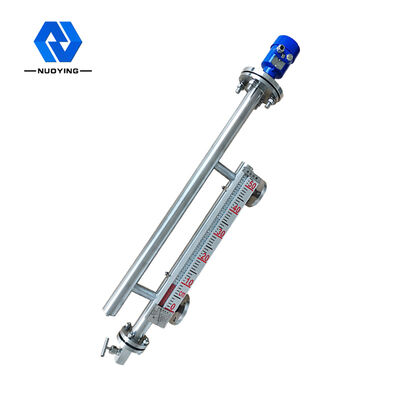

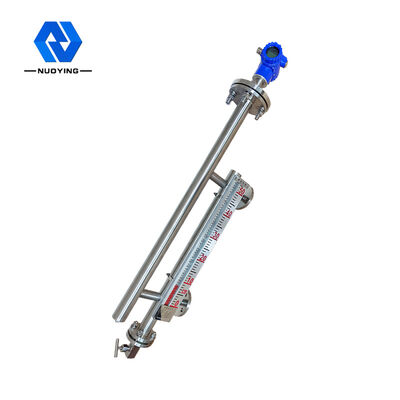

ट्रांसमीटर में एक तरल स्तर सेंसर और एक कनवर्टर होता है।सेंसर में कई रीड स्विच और प्रतिरोधक होते हैं जो एक आंतरिक व्यास 20 स्टेनलेस स्टील ट्यूब के अंदर घुड़सवार होते हैं और मापने वाली ट्यूब के बाहर सुरक्षित होते हैं।कनवर्टर में इलेक्ट्रॉनिक मॉड्यूल होते हैं और इसे सेंसर के जंक्शन बॉक्स में लगाया जाता है।
चुंबकीय फ़्लोट्स के युग्मन के माध्यम से, सेंसर तरल के परिवर्तन को रोकनेवाला के प्रतिरोध के मूल्य में परिवर्तित करता है और इसे कनवर्टर द्वारा 4 ~ 20mA.DC मानक वर्तमान संकेत में परिवर्तित करता है और इसे महसूस करने के लिए द्वितीयक उपकरण को भेजता है दूरस्थ तरल स्तर / मोड प्रदर्शन।
कमीशनिंग, उपयोग और रखरखाव
1, ट्रांसमीटर डिबगिंग विधि
चुंबकीय स्टील को तरल स्तर सेंसर की शून्य स्थिति में रखें।इस समय, सेंसर का सबसे निचला रीड स्विच अंदर खींच लिया जाता है। आउटपुट 4 ~ 20mA बनाने के लिए "शून्य" पोटेंशियोमीटर को समायोजित करें;फिर चुंबक को पूर्ण पैमाने पर रखें और "रेंज" पोटेंशियोमीटर को समायोजित करें, आउटपुट 20 mA है।बार-बार कई बार, डिबगिंग को पूरा किया जा सकता है।
2, स्थापना सावधानियां
(1) जब लेवल गेज लगाया जाता है, तो किसी भी विदेशी पदार्थ को मापने वाली नली में प्रवेश करने की अनुमति नहीं होती है।
(2) लेवल गेज को कंटेनर के किनारे लंबवत रूप से स्थापित किया जाना चाहिए।जब फ्लोट को मापने वाली नली में स्थापित किया जाता है, तो चुंबक का एक सिरा ऊपर होता है, और इसे उल्टा न करें।
3, संचालन के विचार में डाल दिया

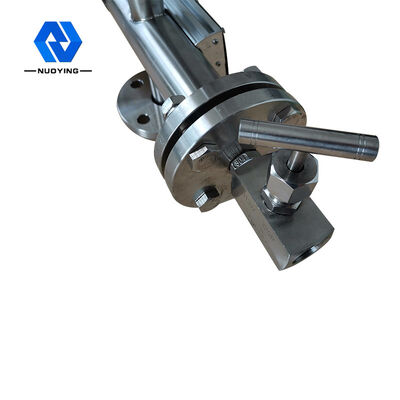

जब स्तर गेज को चालू किया जाता है, तो पहले धीरे-धीरे ऊपरी वाल्व खोलें, और फिर धीरे-धीरे निचले वाल्व को खोलें ताकि मापा तरल धीरे-धीरे मापने वाली ट्यूब में प्रवेश करे ताकि कंटेनर में दबाव माध्यम को मापने वाली ट्यूब में तेजी से बढ़ने से रोका जा सके, इसलिए कि फ्लोट तेजी से ऊपर उठता है, जिसके परिणामस्वरूप एक संकेत मिलता है कि ट्यूब ट्रैकिंग काम नहीं कर रही है।
4, स्तर गेज का रखरखाव
(1) जब मापा माध्यम में अशुद्धियाँ और तलछट हों, तो मापने वाली नली और फ्लोट को समय-समय पर साफ करना चाहिए।फ्लोट की सफाई करते समय, उचित सफाई एजेंट का उपयोग किया जाना चाहिए।चुंबकीय विचुंबकीयकरण को रोकने के लिए खुली लौ के साथ बीट या ब्रेज़ न करें।
(2) तरल स्तर गेज के लंबे समय तक उपयोग के बाद, विशेष रूप से उच्च तापमान की स्थिति में लंबे समय तक उपयोग के बाद, यदि यह पाया जाता है कि संकेतक ट्रैकिंग लचीला नहीं है, तो फ्लोट चुंबकीय स्टील की चुंबकीय क्षेत्र की ताकत को पहले जांचना चाहिए .यदि चुंबकीय क्षेत्र को विचुंबकित किया गया है, तो चुंबकीय स्टील या फ्लोट को प्रतिस्थापित किया जाना चाहिए।
