| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | एनवाईसीएसयूएल-503 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $98~$174/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
NYCSUL-503 तरल माप के लिए डिजिटल एकीकृत अल्ट्रासोनिक स्तर ट्रांसमीटर विस्फोट-सबूत प्रकार
NYCSUL-503 डिजिटल एकीकृत अल्ट्रासोनिक स्तर ट्रांसमीटर कार्य सिद्धांत
अल्ट्रासोनिक लेवल गेज को कंटेनर के ऊपर स्थापित किया जाता है। इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच करने वाली वस्तु को अल्ट्रासोनिक पल्स की एक किरण भेजती है।ध्वनि तरंग वस्तु की सतह से परिलक्षित होती है, और प्रतिबिंबित गूंज का एक हिस्सा जांच द्वारा प्राप्त किया जाता है और विद्युत संकेतों में परिवर्तित किया जाता है।स्तर परिवर्तन अल्ट्रासोनिक तरंग के प्रसारण और अल्ट्रासोनिक तरंग के पुनः प्राप्ति और ज्ञात ध्वनि गति के बीच समय अंतर के अनुसार निर्धारित किया जाता हैमाइक्रोवेव सिग्नल को इलेक्ट्रॉनिक डिवाइस द्वारा संसाधित किया जाता है, अंत में, इसे सामग्री के स्तर से संबंधित विद्युत संकेतों में परिवर्तित किया जाता है।
NYCSUL-503 डिजिटल एकीकृत अल्ट्रासोनिक स्तर ट्रांसमीटर डिजाइन की विशेषताएं
◎ उचित डिजाइन, उत्कृष्ट प्रदर्शन, सरल संरचना, सुविधाजनक स्थापना आदि;
◎ अल्ट्रासोनिक तरंग के लिए छोटे कोण की जांच का उपयोग किया जाता है, जिसमें उच्च संचरण शक्ति और उच्च संवेदनशीलता होती है;
◎ ऊपरी और निचली सीमा सेटिंग और अलार्म सेटिंग किसी भी बिंदु पर निरंतर तरल माप और तरल स्तर नियंत्रण के लिए इस्तेमाल किया जा सकता है।
NYCSUL-503 डिजिटल एकीकृत अल्ट्रासोनिक स्तर ट्रांसमीटरतकनीकी मापदंड
| विशिष्ट अनुप्रयोग | तरल पदार्थ (बिना हलचल, फोम और वाष्पीकरण के) |
| उत्पाद मॉडल | NYCSUL-503 |
| जांच का प्रकार | एकीकृत |
| जांच सामग्री | पीपी/पीवीसी/पीटीएफई/304 |
| माप सीमा | 0~20 मीटर |
| माप की सटीकता | <0.25% (माप रेंज <20 मीटर) |
| प्रक्रिया तापमान | -20 ̊+40°C |
| प्रक्रिया दबाव | -0.1~0.1MPa (सामान्य दबाव) |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| विद्युत आपूर्ति | 24 वीडीसी, 220वीएसी |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| प्रदर्शन मोड | तरल पदार्थ का स्तर और दूरी (हवा की ऊंचाई) |
| आउटपुट सेट करना | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
| सुरक्षा स्तर | आईपी 65 |
| धमाका प्रतिरोधी ग्रेड | एक्सील II CT6 (वैकल्पिक) |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

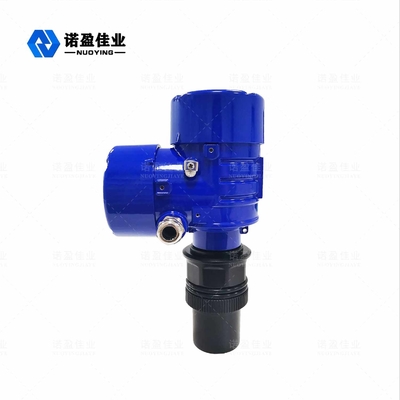

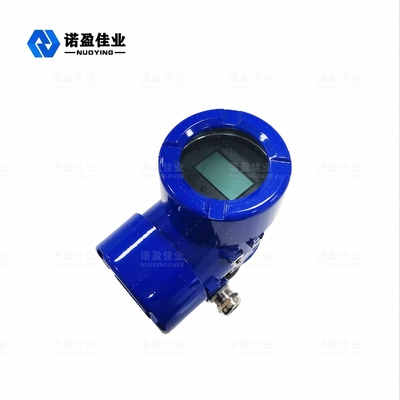

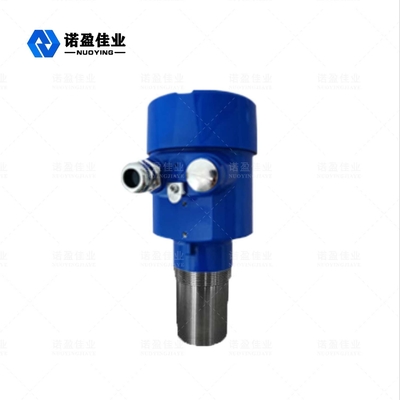

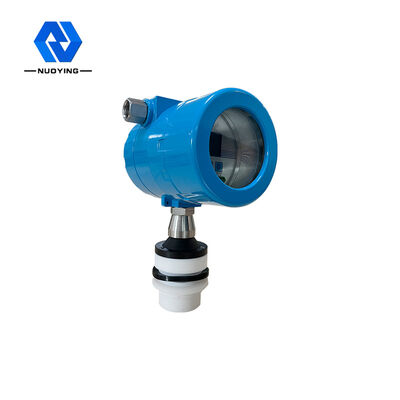

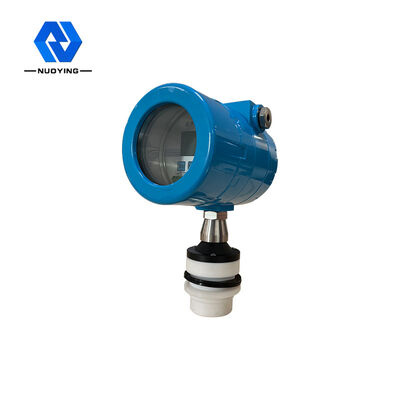

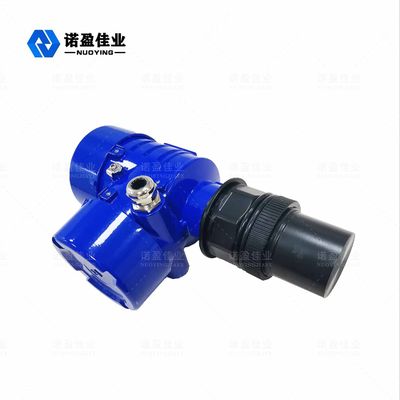

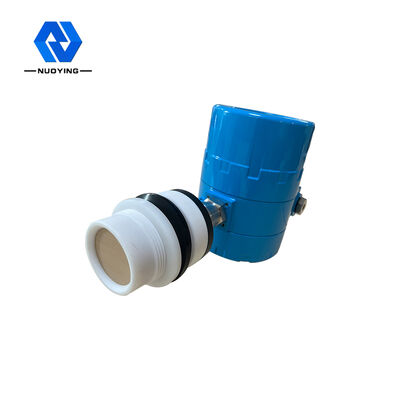

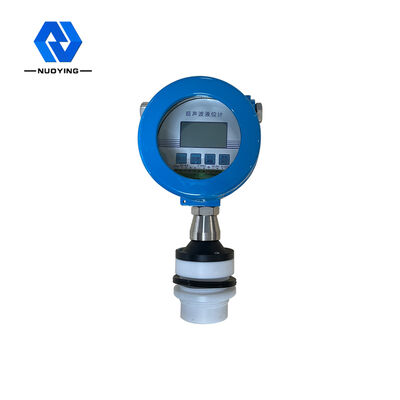

NYCSUL-503 डिजिटल एकीकृत अल्ट्रासोनिक स्तर ट्रांसमीटर संबंधित चित्र
