उच्च तापमान सेंसर निर्माता NYRD702 रॉड प्रकार गाइडेड वेव रडार लेवल ट्रांसमीटर RS485 आउटपुट के साथ तरल पदार्थ के लिए

उच्च तापमान सेंसर निर्माता NYRD702 रॉड टाइप गाइडेड वेव रडार लेवल ट्रांसमीटर लिक्विड्स के लिए RS485 आउटपुट के साथ

NYRD702 रॉड टाइप गाइडेड वेव रडार लेवल ट्रांसमीटर कार्य सिद्धांत

इनपुट:
गाइडेड वेव रडार टाइम ट्रैवल के सिद्धांत पर आधारित एक मापन उपकरण है। रडार तरंग प्रकाश की गति से संचालित होती है, और ऑपरेटिंग समय को इलेक्ट्रॉनिक घटकों के माध्यम से लेवल सिग्नल में परिवर्तित किया जा सकता है। प्रोब उच्च-आवृत्ति वाले पल्स उत्सर्जित करता है और केबल या रॉड प्रोब के साथ फैलता है। जब पल्स सामग्री की सतह से मिलते हैं, तो वे परावर्तित होकर उपकरण में रिसीवर द्वारा प्राप्त किए जाते हैं, और दूरी सिग्नल को लेवल सिग्नल में परिवर्तित किया जाता है।

परावर्तित पल्स सिग्नल को केबल या रॉड प्रोब के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित किया जाता है। माइक्रोप्रोसेसर सिग्नल को प्रोसेस करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न इको को पहचानता है। सही इको सिग्नल पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है। सामग्री की सतह से दूरी D पल्स के टाइम ट्रैवल T के समानुपाती होती है: D=C×T/2 (जहाँ C प्रकाश की गति है)। चूँकि खाली टैंक की दूरी E ज्ञात है, लेवल है: L=E-D

आउटपुट:
खाली टैंक की ऊँचाई E (= शून्य), भरे टैंक की ऊँचाई F (= पूर्ण रेंज) और कुछ एप्लिकेशन पैरामीटर दर्ज करके, एप्लिकेशन पैरामीटर स्वचालित रूप से मीटर को मापन वातावरण के अनुकूल बना देंगे, जो 4-20mA आउटपुट के अनुरूप होगा।

NYRD702 रॉड टाइप गाइडेड वेव रडार लेवल ट्रांसमीटर डिजाइन विशेषताएँ

◎ Cअधिक सटीक परिणामों के लिए उच्च सटीकता के साथ संपर्क मापन

◎ Nमध्यम तापमान, आसंजन, आदि जैसे बाहरी वातावरण से प्रभावित नहीं

◎ उच्च तापमान, उच्च दबाव, जैसे विभिन्न जटिल कार्य परिस्थितियों और अनुप्रयोगों के लिए उपयुक्तकम ढांकता हुआ स्थिरांक, आदि जैसे माध्यम◎ विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है, मानव शरीर और पर्यावरण को कोई नुकसान नहीं।

   NYRD702 रॉड टाइप गाइडेड वेव रडार लेवल ट्रांसमीटर

अनुप्रयोग क्षेत्र1. पावर प्लांट: जलाशय, साइलो पंप, स्टीम लैडल, राख भंडारण, तेल टैंक, आदि।

2. तेल क्षेत्र: कच्चा तेल भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, निपटान टैंक, सीवेज टैंक, ड्रिलिंग मड टैंक, आदि।

3. रसायन: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक, आदि।

4. धातु विज्ञान: कच्चा माल साइलो, सहायक सामग्री साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक, आदि।

5. जल संसाधन: नहरें, जलाशय, खेत सिंचाई, नदी जल स्तर की निगरानी, ​​बाढ़ की चेतावनी, शहरी बाढ़, आदि।

NYRD702

रॉड टाइप गाइडेड वेव रडार लेवल ट्रांसमीटर संबंधित चित्रउत्पाद मॉडल

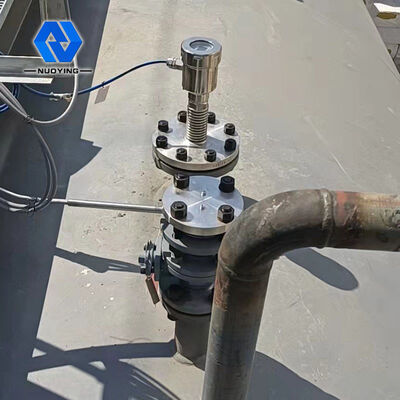

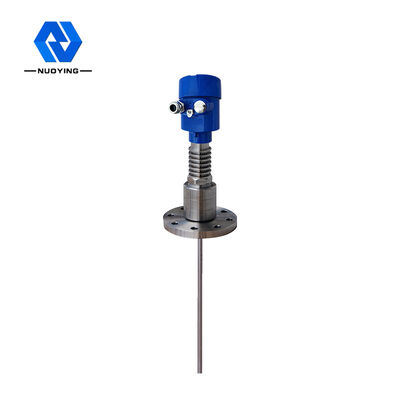

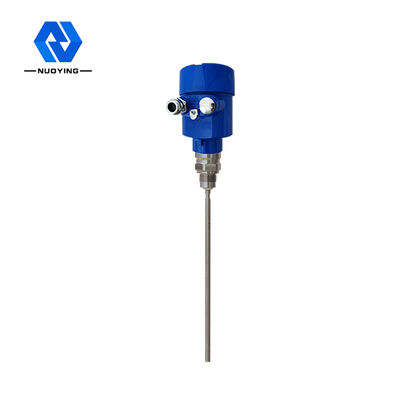

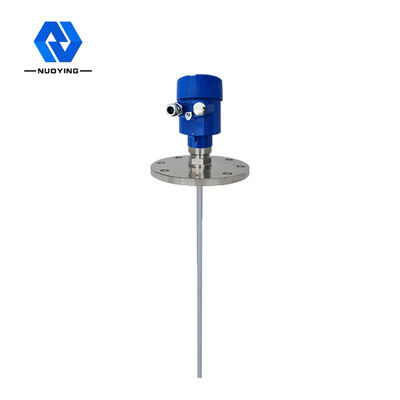

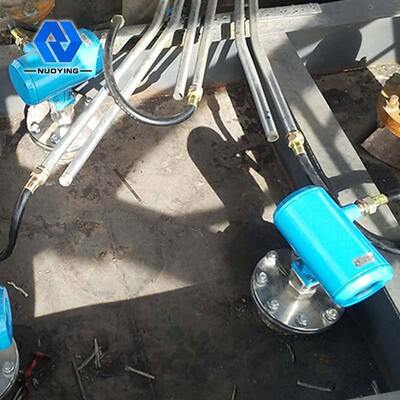

रॉड टाइप गाइडेड वेव रडार लेवल ट्रांसमीटर संबंधित चित्र
