| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD703 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $215~$505/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
±1 मिमी सटीकता 1.8GHz 4-20mA निर्देशित तरंग रडार स्तर मीटर 30 मीटर रेंज फैक्टरी रडार स्तर ट्रांसमीटर CE और SIL के साथ
1.8GHz निर्देशित तरंगरडार स्तर मीटरकार्य सिद्धांत
गाइड वेव रडार द्वारा उत्सर्जित उच्च आवृत्ति वाले माइक्रोवेव पल्स पता लगाने के संयोजन (स्टील केबल या स्टील रॉड) के साथ यात्रा करते हैं। जब मापा जाने वाला माध्यम मिलता है, तो यह एक प्रकार का सूचक होता है।डायलेक्ट्रिक निरंतर परिवर्तन, प्रतिबिंब का कारण बनता है, और धड़कन ऊर्जा का एक हिस्सा वापस प्रतिबिंबित होता है।उत्सर्जित धड़कन और परावर्तित धड़कन के बीच का समय अंतराल मापा गया माध्यम की दूरी के सीधे आनुपातिक है.
1.8GHzनिर्देशित तरंगरडार स्तर मीटर के अनुप्रयोग क्षेत्र
1विद्युत संयंत्र: जलाशय, साइलो पंप, भाप के बर्तन, राख भंडारण, तेल टैंक आदि।
2तेल क्षेत्र: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल के भंडारण टैंक, जमाव टैंक, सीवेज टैंक, ड्रिलिंग कीचड़ टैंक आदि।
3रासायनिक: कच्चे तेल का आसवन टावर, कच्चे माल का सिलो, मध्यवर्ती सिलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक आदि।
4धातुकर्मः कच्चे माल के सिलो, सहायक सामग्री के सिलो, इलेक्ट्रोलाइटिक सेल बफर टैंक आदि।
5जल संसाधनः नहरें, जलाशय, कृषि भूमि सिंचाई, नदी जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
1.8GHzनिर्देशित तरंगरडार स्तर मीटरतकनीकी मापदंड
| उत्पाद मॉडल | NYRD703 |
| विशिष्ट अनुप्रयोग |
पाउडर, ठोस और lकम डायलेक्ट्रिक स्थिरता वाले तरल पदार्थ (जैसे मेथनॉल, केरोसिन, पॉलीप्रोपाइलीन समाधान, नाफ्टा आदि) |
| प्रसारण आवृत्ति | 1.8GHz |
| एंटीना सामग्री | 304, 316 (वैकल्पिक) |
| एंटीना प्रकार | डबल केबल एंटेना |
| माप सीमा | 30 मीटर |
| माप की सटीकता | ±1 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार)) |
| मध्यम तापमान | -40~+130°C |
| प्रक्रिया कनेक्शन | फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

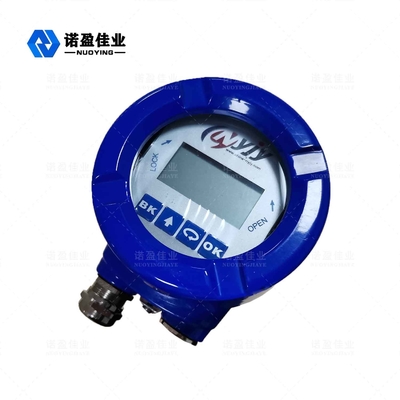

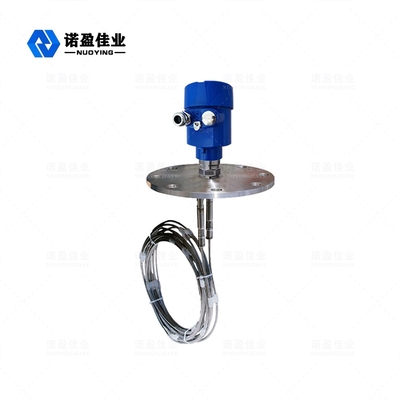

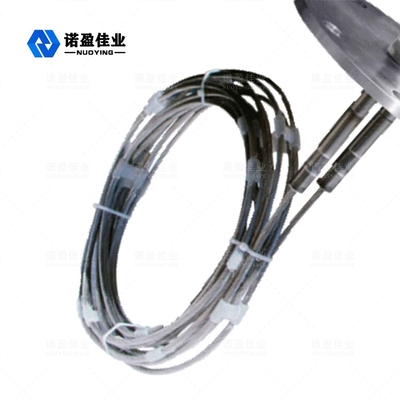

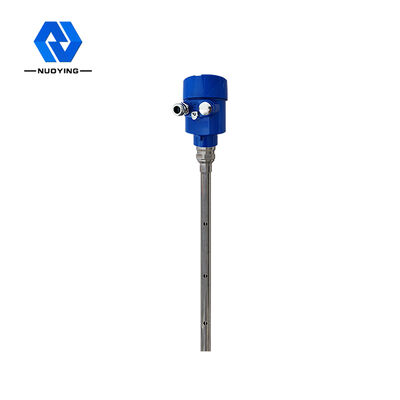

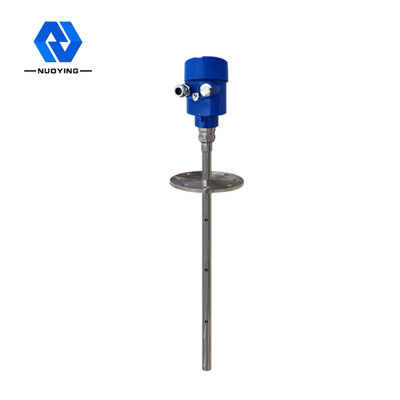

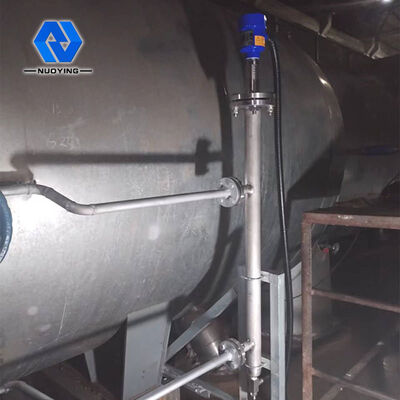

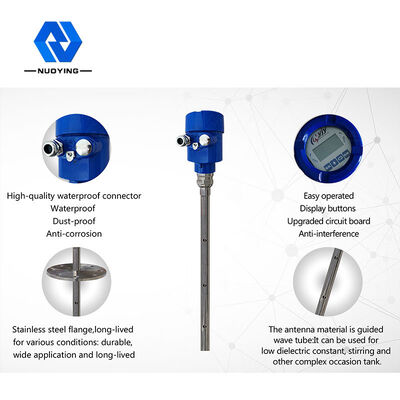

1.8GHzनिर्देशित तरंग रडार स्तर मीटर संबंधित चित्र
