| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD701 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $239~$259/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
1.8GHz RS485 गाइडेड वेव रडार लेवल ट्रांसमीटर केबल एंटीना और ±1 मिमी सटीकता रडार लेवल सेंसर के साथ निर्माता
1.8GHzनिर्देशित तरंगरडार स्तर ट्रांसमीटरकार्य सिद्धांत
इनपुटः
निर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक माप उपकरण है। रडार तरंग प्रकाश की गति से संचालित होती है,और ऑपरेटिंग समय इलेक्ट्रॉनिक घटकों के माध्यम से एक स्तर संकेत में परिवर्तित किया जा सकता है. जांच उच्च आवृत्ति आवेगों भेजता है और केबल या छड़ी जांच के साथ फैलता है. जब आवेगों सामग्री की सतह से मिलते हैं,वे वापस परिलक्षित होते हैं और उपकरण में रिसीवर द्वारा प्राप्त होते हैं, और दूरी संकेत स्तर संकेत में परिवर्तित किया जाता है।
प्रतिबिंबित पल्स सिग्नल केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित किया जाता है।माइक्रोप्रोसेसर संकेत संसाधित करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न गूंज को पहचानता है. इको सिग्नल की सही पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है। सामग्री की सतह से दूरी D पल्स के समय यात्रा T के आनुपातिक है:D=C×T/2 (जहां C प्रकाश की गति है)चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए स्तर हैः L=E-D
आउटपुटः
खाली टैंक ऊंचाई E ((= शून्य), पूर्ण टैंक ऊंचाई F ((= पूर्ण रेंज) और कुछ अनुप्रयोग मापदंडों को दर्ज करके, अनुप्रयोग मापदंड स्वचालित रूप से मापने के वातावरण के लिए मीटर को अनुकूलित करेंगे,4-20mA आउटपुट के अनुरूप.
1.8GHzनिर्देशित तरंगरडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र
1विद्युत संयंत्र: जलाशय, साइलो पंप, भाप के बर्तन, राख भंडारण, तेल टैंक आदि।
2तेल क्षेत्र: कच्चे तेल के भंडारण टैंक, परिष्कृत तेल के भंडारण टैंक, जमाव टैंक, सीवेज टैंक, ड्रिलिंग कीचड़ टैंक आदि।
3रासायनिक: कच्चे तेल का आसवन टावर, कच्चे माल का सिलो, मध्यवर्ती सिलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक आदि।
4धातुकर्मः कच्चे माल के सिलो, सहायक सामग्री के सिलो, इलेक्ट्रोलाइटिक सेल बफर टैंक आदि।
5जल संसाधनः नहरें, जलाशय, कृषि भूमि सिंचाई, नदी जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
6खाद्य पदार्थः रस कारखाने, दूध कारखाने, ब्रुअरी भंडारण टैंक आदि।
7दवाः चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक आदि।
8जल उपचारः जलाशय, गड्ढे, जल उपचार टैंक, तलछट टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
9कागजः भंडारण टॉवर, रासायनिक सामग्री भंडारण साइलो आदि।
10अन्यः खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
1.8GHzनिर्देशित तरंगरडार स्तर ट्रांसमीटरतकनीकी मापदंड
| उत्पाद मॉडल | NYRD701 |
| विशिष्ट अनुप्रयोग |
तरल पदार्थ, पाउडर, ठोस कण |
| एंटीना सामग्री | 304 |
| एंटीना प्रकार | नरम केबल एंटेना |
| माप सीमा | 30 मीटर |
| माप की सटीकता | ±1 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (दो तार, चार तार)) |
| मध्यम तापमान | -40~+130°C, -40~+250°C |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

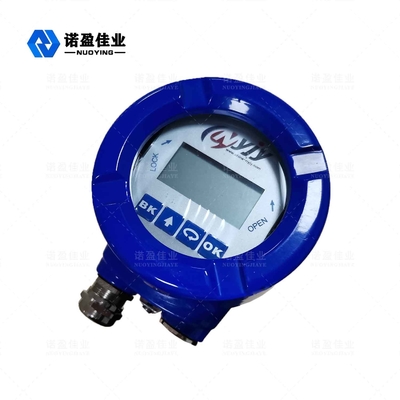

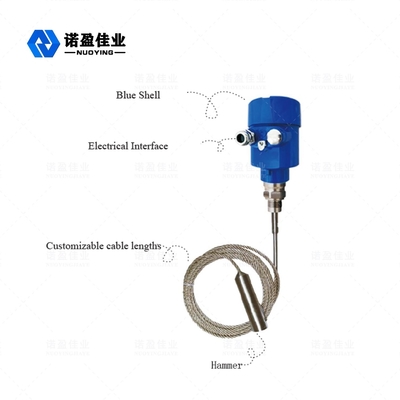

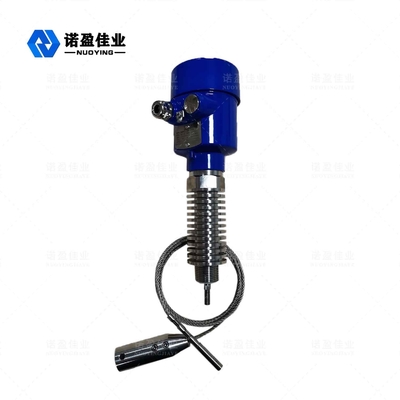

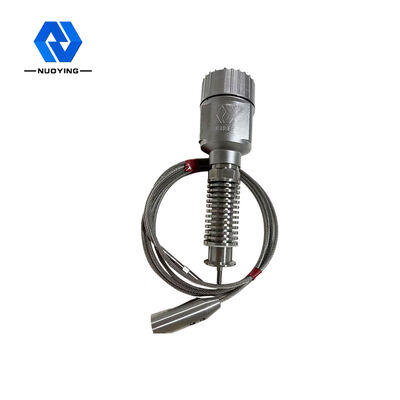

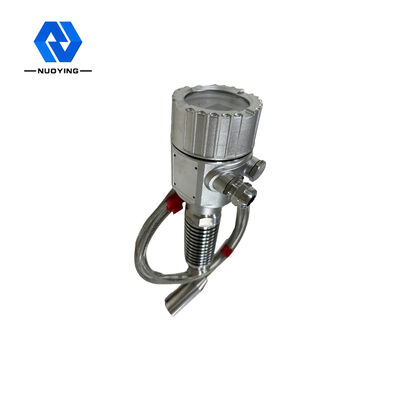

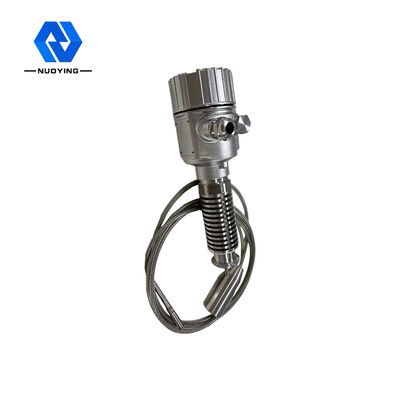

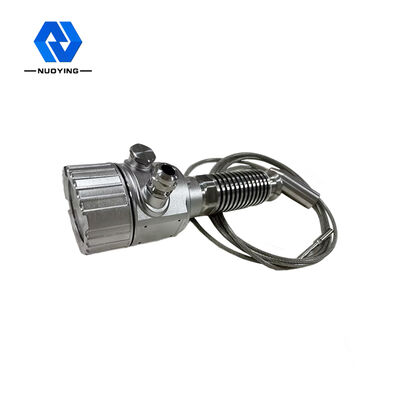

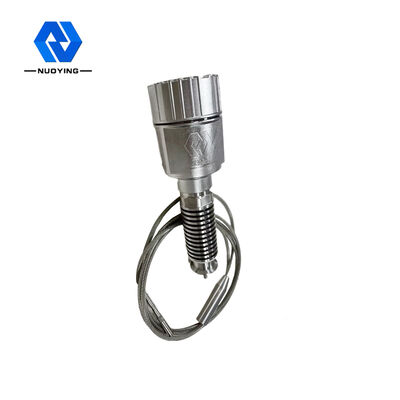

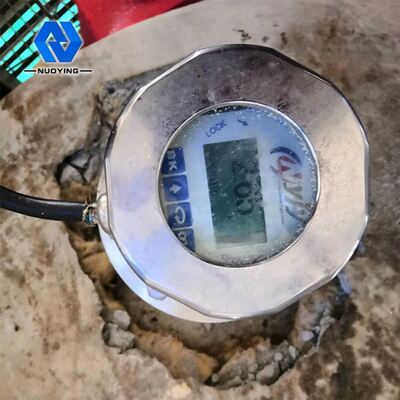

1.8GHzनिर्देशित तरंगरडार स्तर ट्रांसमीटर संबंधित चित्र
