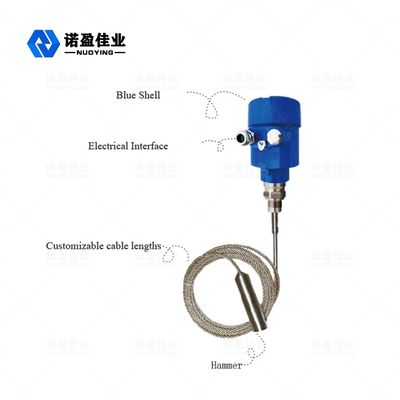

फैक्टरी प्रत्यक्ष बिक्री NYRD701 1.8GHz उच्च सटीकता निर्देशित तरंग रडार स्तर मीटर ट्रांसमीटर 4-20mA आउटपुट के साथ

फैक्ट्री डायरेक्ट सेल NYRD701 1.8GHz हाई एक्यूरेसी गाइडेड वेव रडार लेवल मीटर ट्रांसमीटर 4-20mA आउटपुट के साथ

NYRD701 1.8GHz गाइडेड वेव रडार लेवल ट्रांसमीटर कार्य सिद्धांत

गाइड वेव रडार द्वारा उत्सर्जित उच्च-आवृत्ति माइक्रोवेव पल्स डिटेक्शन असेंबली (स्टील केबल या स्टील रॉड) के साथ यात्रा करती है। जब मापा गया माध्यम मिलता है, तो ढांकता हुआ स्थिरांक बदल जाता है, जिससे प्रतिबिंब होता है, और पल्स ऊर्जा का एक हिस्सा वापस परावर्तित हो जाता है। उत्सर्जित पल्स और परावर्तित पल्स के बीच का समय अंतराल मापे गए माध्यम की दूरी के सीधे आनुपातिक होता है।

इनपुट:
गाइडेड वेव रडार समय यात्रा के सिद्धांत पर आधारित एक मापने वाला उपकरण है। रडार तरंग प्रकाश की गति से संचालित होती है, और ऑपरेटिंग समय को इलेक्ट्रॉनिक घटकों के माध्यम से लेवल सिग्नल में परिवर्तित किया जा सकता है। प्रोब उच्च-आवृत्ति पल्स भेजता है और केबल या रॉड प्रोब के साथ प्रचारित होता है। जब पल्स सामग्री की सतह से मिलते हैं, तो वे वापस परावर्तित हो जाते हैं और उपकरण में रिसीवर द्वारा प्राप्त किए जाते हैं, और दूरी सिग्नल को लेवल सिग्नल में परिवर्तित किया जाता है।

परावर्तित पल्स सिग्नल को केबल या रॉड प्रोब के साथ उपकरण के इलेक्ट्रॉनिक सर्किट में प्रेषित किया जाता है। माइक्रोप्रोसेसर सिग्नल को संसाधित करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न इको को पहचानता है। सही इको सिग्नल पहचान पल्स सॉफ्टवेयर द्वारा पूरी की जाती है। सामग्री की सतह से दूरी D पल्स की समय यात्रा T के समानुपाती होती है: D=C×T/2 (जहां C प्रकाश की गति है)। चूंकि खाली टैंक की दूरी E ज्ञात है, लेवल है: L=E-D

आउटपुट:
खाली टैंक की ऊंचाई E (= शून्य), पूर्ण टैंक की ऊंचाई F (= पूर्ण रेंज) और कुछ एप्लिकेशन पैरामीटर दर्ज करके, एप्लिकेशन पैरामीटर स्वचालित रूप से मीटर को मापने वाले वातावरण के अनुकूल बना देंगे, जो 4-20mA आउटपुट के अनुरूप है।

NYRD701 1.8GHz गाइडेड वेव रडार लेवल ट्रांसमीटर डिजाइन विशेषताएँ

• गाइडेड वेव रडार लेवल ट्रांसमीटर उन्नत माइक्रोवेव प्रोसेसिंग तकनीक और अद्वितीय इको डिस्कवरी इको प्रोसेसिंग तकनीक को अपनाता है। संपर्क माप में उच्च सटीकता और अधिक सटीक माप होता है। साथ ही, गाइडेड वेव रडार एंटी-एडहेसिव, माध्यम के तापमान, एडहेसिव और अन्य बाहरी वातावरण से अप्रभावित रहता है।

• 70X श्रृंखला गाइडेड वेव रडार लेवल ट्रांसमीटर विभिन्न जटिल कार्य परिस्थितियों और अनुप्रयोगों के लिए उपयुक्त है, जैसे उच्च तापमान, उच्च दबाव और छोटे ढांकता हुआ स्थिरांक, आदि।

• पल्स वर्किंग मोड, कम उत्सर्जन शक्ति, विभिन्न धातु और गैर-धातु कंटेनरों में स्थापित किया जा सकता है, मानव शरीर और पर्यावरण को कोई नुकसान नहीं।

NYRD701 1.8GHz गाइडेड वेव रडार लेवल ट्रांसमीटर अनुप्रयोग क्षेत्र

1. पावर प्लांट: जलाशय, साइलो पंप, स्टीम लैडल, राख भंडारण, तेल टैंक, आदि।

2. तेल क्षेत्र: कच्चा तेल भंडारण टैंक, परिष्कृत तेल भंडारण टैंक, निपटान टैंक, सीवेज टैंक, ड्रिलिंग मड टैंक, आदि।

3. रसायन: कच्चा तेल आसवन टॉवर, कच्चा माल साइलो, मध्यवर्ती साइलो, प्रतिक्रिया टैंक, अमोनिया टैंक, डामर भंडारण टैंक, आदि।

4. धातु विज्ञान: कच्चा माल साइलो, सहायक सामग्री साइलो, इलेक्ट्रोलाइटिक सेल बफर टैंक, आदि।

5. जल संसाधन: नहरें, जलाशय, खेत सिंचाई, नदी जल स्तर की निगरानी, ​​बाढ़ की चेतावनी, शहरी बाढ़, आदि।

6. खाद्य पदार्थ: जूस फैक्ट्री, मिल्क फैक्ट्री, ब्रूअरी स्टोरेज टैंक, आदि।

7. फार्मास्यूटिकल्स: चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक, आदि।

8. जल उपचार: जलाशय, सेप्टिक टैंक, जल उपचार टैंक, अवसादन टैंक, गहरे कुएं, पीने योग्य जल नेटवर्क, आदि।

9. कागज: भंडारण टॉवर, रासायनिक सामग्री भंडारण साइलो, आदि।

10. अन्य: खदान, पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।

NYRD701 1.8GHz गाइडेड वेव रडार लेवल ट्रांसमीटर तकनीकी पैरामीटर

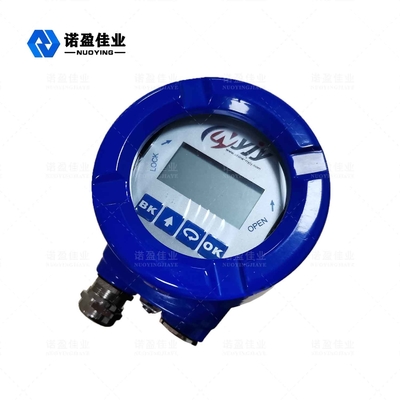

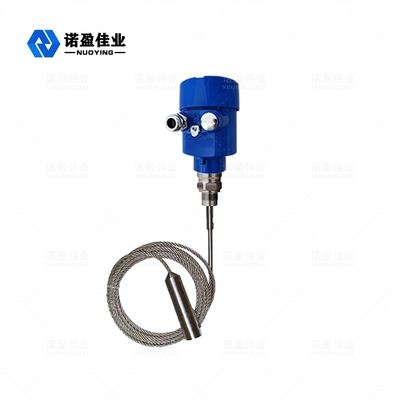

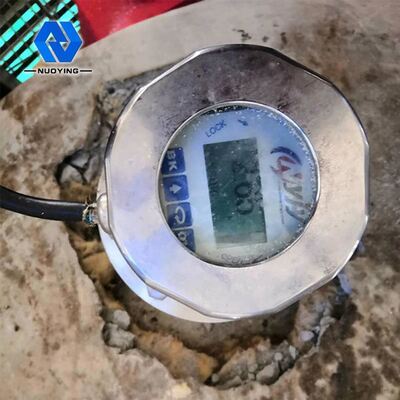

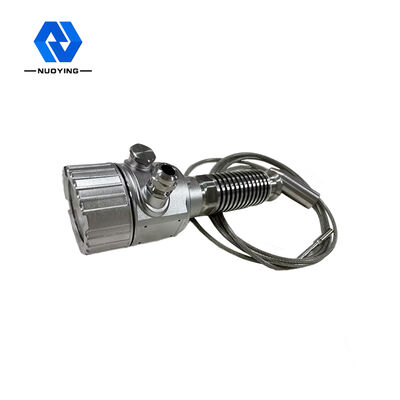

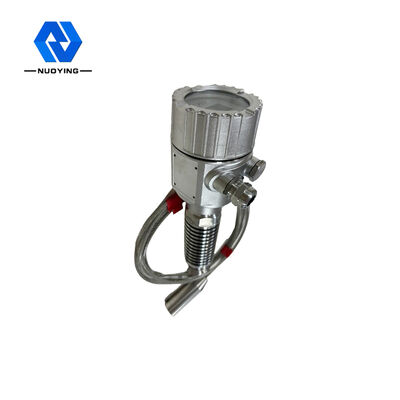

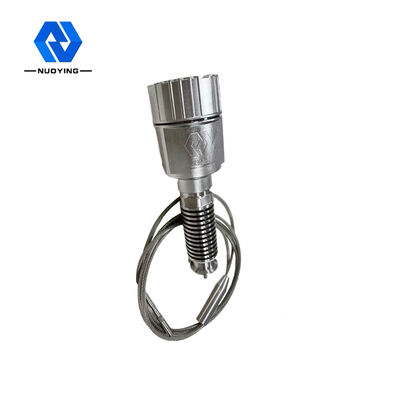

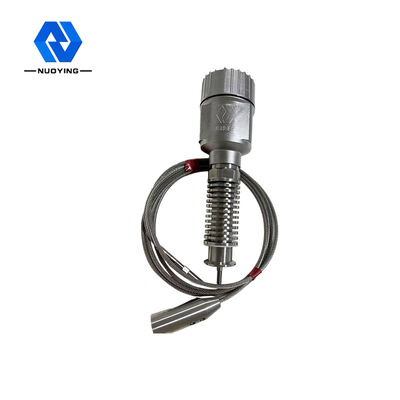

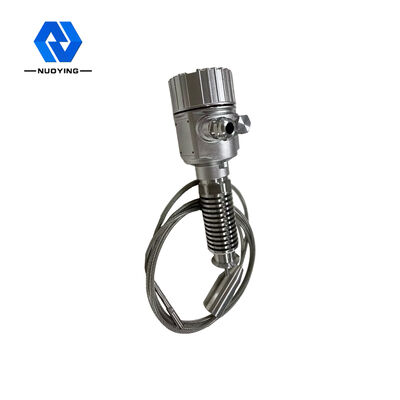

NYRD701 1.8GHz गाइडेड वेव रडार लेवल ट्रांसमीटर संबंधित चित्र
