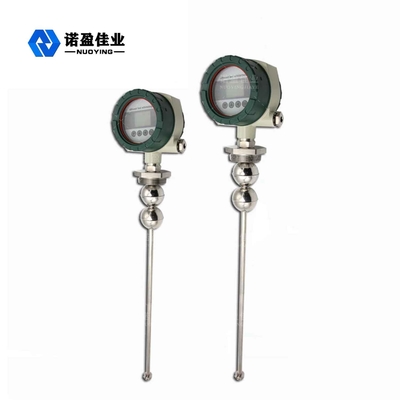

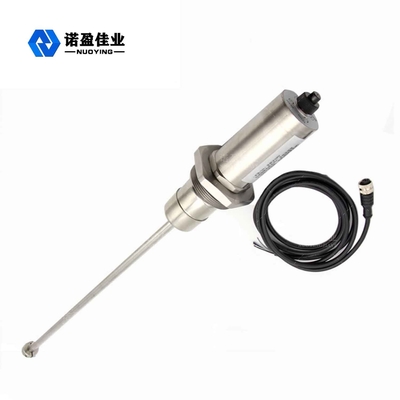

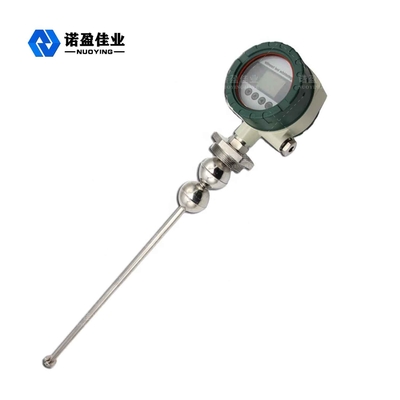

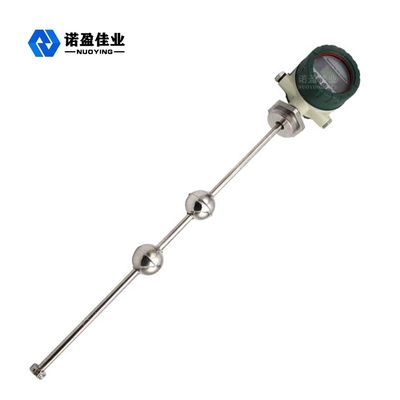

गर्म बिक्री उच्च परिशुद्धता आसान स्थापित करने और बनाए रखने के लिए तरल के लिए चुंबकीय संकुचित स्तर ट्रांसमीटर

गर्म बिक्री उच्च परिशुद्धता आसान स्थापित करने और बनाए रखने के लिए तरल के लिए चुंबकीय संकुचित स्तर ट्रांसमीटर

ब्रांड नाम:	NUOYING
मॉडल संख्या:	NYCZ500
एमओक्यू:	1pcs
कीमत:	$199to $1131/pcs
भुगतान की शर्तें:	टी/टी
आपूर्ति करने की क्षमता:	प्रति माह 1000 पीसी

विस्तृत जानकारी

उत्पाद वर्णन

विस्तृत जानकारी

उत्पत्ति के प्लेस:

शीआन, शानक्सी, चीन

प्रमाणन:

CE, SIL, ATEX

श्रेणी:

औद्योगिक

गारंटी:

12 महीने

अनुकूलित समर्थन:

ओईएम, ओडीएम

ब्रांड नाम:

NUOYING

अनुप्रयोग:

तरल स्तर माप

सटीकता मापना:

0.05%~ 0.1%एफएस

बिजली की आपूर्ति:

24VDC(दो लाइन, चार लाइन), 220VAC

प्रक्रिया कनेक्शन:

धागा, निकला हुआ किनारा, ब्रैकेट (वैकल्पिक)

प्रक्रिया तापमान:

-40~+200℃

प्रक्रिया दबाव:

-0.1~10.0MPa

सिग्नल आउटपुट:

4 ... 20ma/hart/rs485/modbus ...

मापने की सीमा:

0-50~5000mm(केबल प्रकार: 25m)

पैकेजिंग विवरण:

40*30*30CM

आपूर्ति की क्षमता:

प्रति माह 1000 पीसी

उत्पाद वर्णन

हॉट सेल उच्च सटीकता स्थापित करने और बनाए रखने में आसान मैग्नेटोस्ट्रिक्टिव लेवल ट्रांसमीटर तरल के लिए

नुओयिंगNYCZ500मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर अवलोकन

उत्पाद पैरामीटर

विशिष्ट अनुप्रयोग	तरल स्तर माप
एंटीना सामग्री	304, 316L (वैकल्पिक)
माप सीमा	0-50~5000mm (केबल प्रकार: 25m)
बिजली की आपूर्ति	24VDC (दो लाइनें, चार लाइनें)
माध्यम तापमान	-40~+200℃
प्रक्रिया दबाव	-0.1~2.0MPa
प्रक्रिया कनेक्शन	थ्रेड, फ्लैंज, ब्रैकेट (वैकल्पिक)
सिग्नल आउटपुट	4...20mA/HART/RS485/Modbus...

उत्पाद विवरण

NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर कार्य सिद्धांत

मैग्नेटोस्ट्रिक्टिव लेवल मीटर का कार्य सिद्धांत चित्र में दिखाया गया है। उत्पाद मुख्य रूप से एक मापने वाली रॉड, एक इलेक्ट्रॉनिक डिब्बे और मापने वाली रॉड पर एक गैर-संपर्क फ्लोटिंग बॉल से बना होता है। मापने वाली रॉड मैग्नेटोस्ट्रिक्टिव तार (वेवगाइड तार) से सुसज्जित है, और रॉड गैर-चुंबकीय स्टेनलेस स्टील ट्यूब से बनी है, जो वेवगाइड तार की बहुत अच्छी तरह से सुरक्षा करती है। जब मैग्नेटोस्ट्रिक्टिव लेवल मीटर काम करता है, तो इलेक्ट्रॉनिक डिब्बे में पल्स जनरेटर एक प्रारंभिक पल्स भेजता है। जब यह
प्रारंभिक पल्स वेवगाइड तार में प्रसारित होती है, तो यह एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करती है जो वेवगाइड तार की दिशा में आगे बढ़ता है। यह यांत्रिक तरंग दो दिशाओं में फैलती है, मापने वाली रॉड के अंत तक पहुंचने वाली यांत्रिक तरंग को डैम्पर द्वारा अवशोषित किया जाता है, इलेक्ट्रॉनिक डिब्बे की दिशा में वापस यात्रा करने वाली यांत्रिक तरंग को इलेक्ट्रॉनिक डिब्बे में स्थापित ऊर्जा पिकअप तंत्र द्वारा महसूस किया जाता है और एक संबंधित वर्तमान पल्स में परिवर्तित किया जाता है, और ऊर्जा पिकअप तंत्र
फिर मापे गए तरल स्तर की ऊंचाई को सटीक रूप से मापने के लिए दो दालों के बीच समय अंतर की गणना करता है।

NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर डिजाइन सुविधा

1. व्यापक प्रयोज्यता, विभिन्न प्रकार के प्रोब फॉर्म, विभिन्न प्रकार के प्रक्रिया कनेक्शन फॉर्म, विभिन्न प्रकार की उत्पादन सामग्री, अनुकूलित डिजाइन किया जा सकता है;
2. विश्वसनीयता: चूंकि मैग्नेटोस्ट्रिक्टिव लेवल मीटर वेवगाइड सिद्धांत को अपनाता है, इसलिए कोई यांत्रिक चलने वाला भाग नहीं होता है, इसलिए कोई घर्षण नहीं होता है, कोई घिसाव नहीं होता है। पूरा कन्वर्टर स्टेनलेस स्टील ट्यूब में संलग्न है, और माप माध्यम गैर-संपर्क है, विश्वसनीय सेंसर काम करता है, लंबा जीवन है।
3. उच्च सटीकता: चूंकि मैग्नेटोस्ट्रिक्टिव लेवल मीटर वेवगाइड पल्स के साथ काम करता है, मापा गया विस्थापन प्रारंभिक पल्स और अंतिम पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए माप सटीकता उच्च होती है और रिज़ॉल्यूशन 0.01% FS से बेहतर होता है, जिसे अन्य सेंसर के साथ सटीकता प्राप्त करना मुश्किल होता है।
4. अच्छी सुरक्षा: मैग्नेटोस्ट्रिक्टिव लेवल मीटर में उच्च विस्फोट-रोधी प्रदर्शन होता है, स्वाभाविक रूप से सुरक्षित, उपयोग करने के लिए सुरक्षित, विशेष रूप से रासायनिक सामग्री और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त। मैन्युअल माप की असुरक्षा से बचते हुए, मापते समय टैंक का ढक्कन खोलने की आवश्यकता नहीं है।
5. मैग्नेटोस्ट्रिक्टिव लेवल मीटर स्थापित करना आसान और बनाए रखना सरल है: मैग्नेटोस्ट्रिक्टिव लेवल मीटर आम तौर पर टैंक के शीर्ष पर मौजूदा छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंक और संचालन में मौजूद टैंकों की स्थापना के लिए उपयुक्त है, और स्थापना प्रक्रिया के दौरान सामान्य उत्पादन को प्रभावित नहीं कर सकता है।

NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर अनुप्रयोग क्षेत्र

1. औद्योगिक क्षेत्र स्तर माप और नियंत्रण
2. टैंक स्तर माप और नियंत्रण
3. रासायनिक प्रक्रिया में तरल स्तर नियंत्रण
4. फार्मास्युटिकल टैंक का तरल स्तर नियंत्रण
5. खाद्य और पेय टैंक नियंत्रण
6. बांध जल स्तर की निगरानी
7. पीने का पानी और सीवेज उपचार
8. तेल-पानी इंटरफ़ेस माप और नियंत्रण
9. गैस स्टेशन मीटरिंग प्रबंधन प्रणाली
10. अन्य तरल स्तर माप और नियंत्रण...
