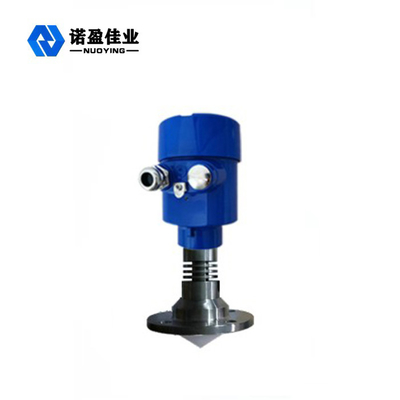

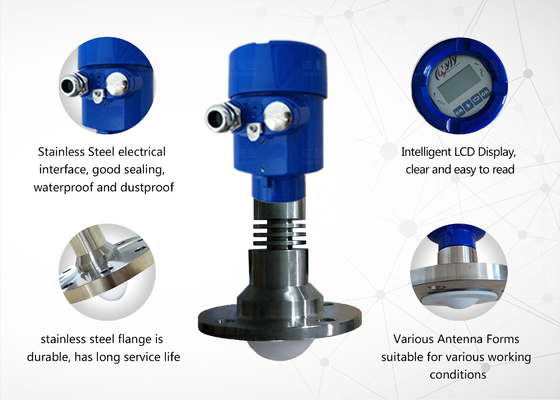

चीनी कारखाने 4-20mA गर्मी प्रतिरोधी रडार तरल स्तर सेंसर 26G RS485 उच्च आवृत्ति रडार स्तर मीटर OEM IP67 के साथ

चीनी कारखाने 4-20mA गर्मी प्रतिरोधी रडार तरल स्तर सेंसर 26G RS485 उच्च आवृत्ति रडार स्तर मीटर OEM IP67 के साथ

26GHz रडार स्तर मीटरउत्पाद का वर्णन

एनवाईआरडी-टीजे रडार लेवल ट्रांसमीटर एक 26 गीगाहर्ट्ज उच्च आवृत्ति रडार लेवल मापने वाला उपकरण है जिसकी अधिकतम माप दूरी 40 मीटर है।रडार स्तर के एंटीना एक अत्यंत संकीर्ण माइक्रोवेव पल्स उत्सर्जित करते हैं। पल्स प्रकाश की गति से अंतरिक्ष में यात्रा करता है और मापे जा रहे माध्यम की सतह से मिलता है।इसकी ऊर्जा का एक हिस्सा उसी एंटीना द्वारा प्रतिबिंबित और प्राप्त किया जाता है.

उत्सर्जित और प्राप्त धड़कनों के बीच का समय अंतराल एंटीना से मापे जाने वाले माध्यम की सतह तक की दूरी के आनुपातिक होता है।विद्युत चुम्बकीय तरंगों की अत्यधिक उच्च प्रसार गति के कारण, प्रेषित और प्राप्त धड़कनों के बीच का समय अंतराल बहुत छोटा है (नैनोसेकंड स्तर) और निर्धारित करना मुश्किल है।26G एचएफ रडार स्तर ट्रांसमीटर प्रेषित और प्राप्त धड़कनों के बीच समय अंतराल की सटीक पहचान करने के लिए एक विशेष सहसंबंध समाधान प्रौद्योगिकी का उपयोग करता है, जो आगे मापने के माध्यम की सतह के लिए एंटीना से दूरी की गणना करता है।

26GHz रडार स्तर मीटर स्थापना की आवश्यकताएं

• रडार स्तर ट्रांसमीटर टैंक के व्यास के 1/4 या 1/6 पर स्थापित किया जाता है। नोटः टैंक की दीवार से न्यूनतम दूरी > 200 मिमी होनी चाहिए। चित्र 1: (①डेटा,②कंटेनर केंद्र या समरूपता की धुरी
• शंकुयुक्त टैंक की ऊपरी सतह को टैंक के शीर्ष के बीच में रखा जा सकता है ताकि शंकु के नीचे के माप को सुनिश्चित किया जा सके, जैसा कि चित्र 2 में दिखाया गया है।
• जब एक ढेर है, एंटीना सतह के लंबवत संरेखित किया जाना चाहिए।स्टैकिंग कोण बड़ा होना चाहिए ताकि सींग के कोण को समायोजित किया जा सके ताकि सींग सामग्री की सतह के जितना संभव हो उतना करीब हो।, जैसा कि चित्र 3 में दिखाया गया है।
• अधिग्रहण ऊंचाई की आवश्यकताएंः एंटेना को कम से कम 10 मिमी के टैंक में डाला जाना चाहिए, जैसा कि चित्र 4 में दिखाया गया है।

26GHz रडार स्तर मीटर के तकनीकी मापदंड

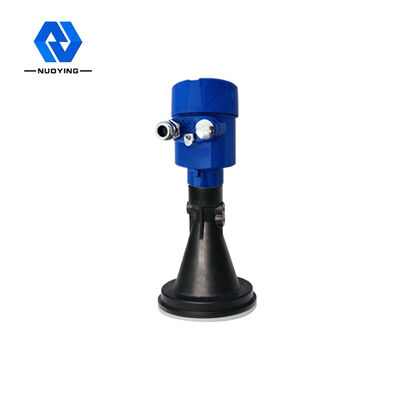

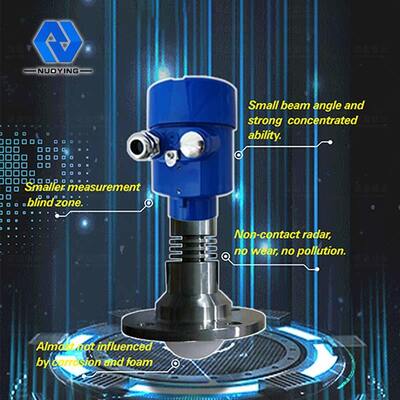

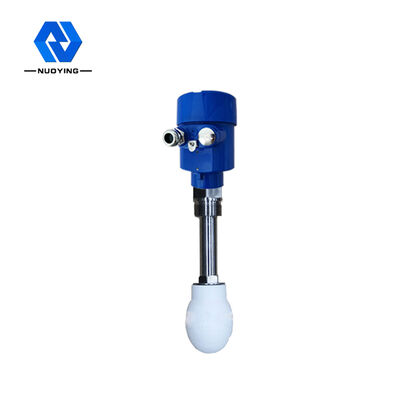

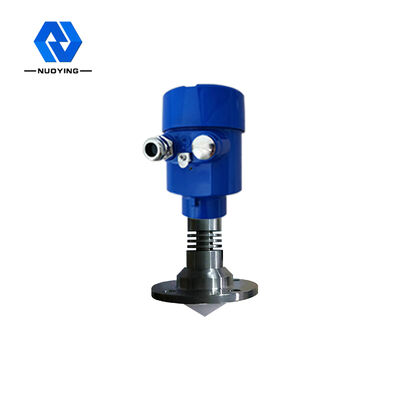

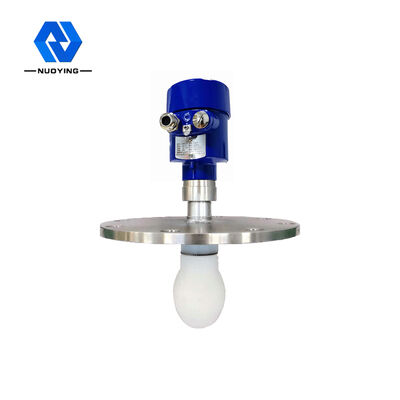

26GHz रडार स्तर मीटर संबंधित चित्र
