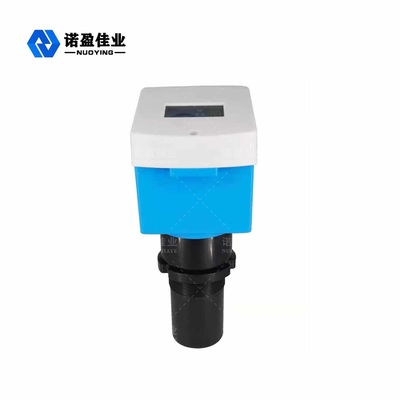

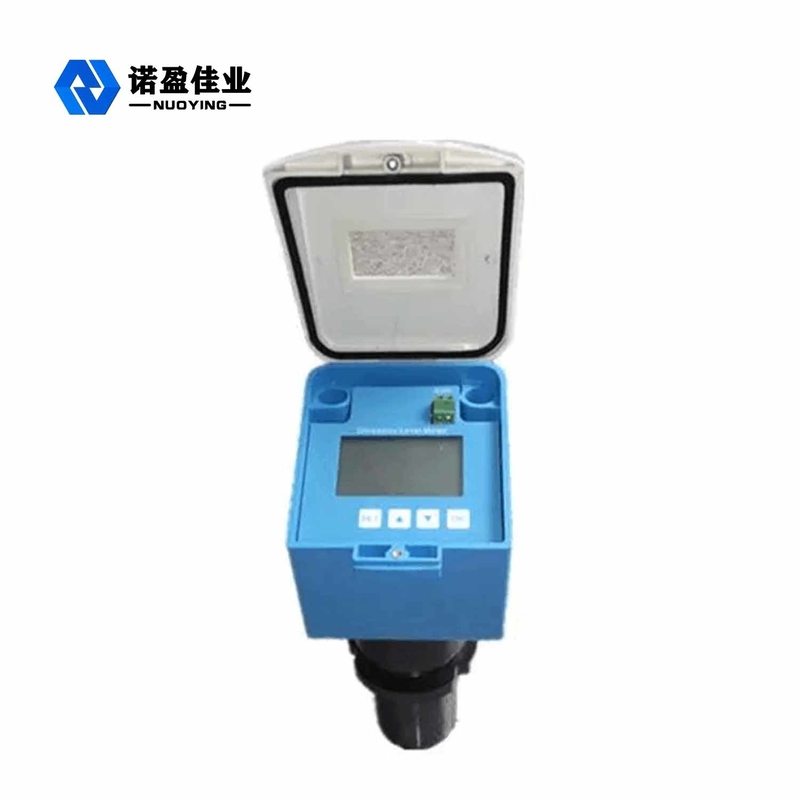

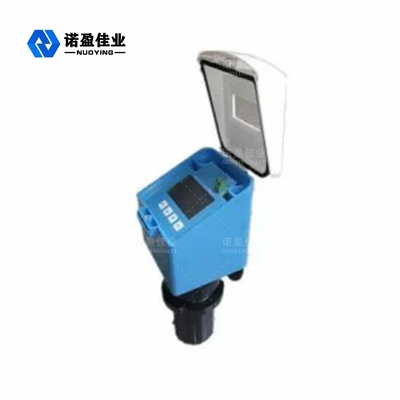

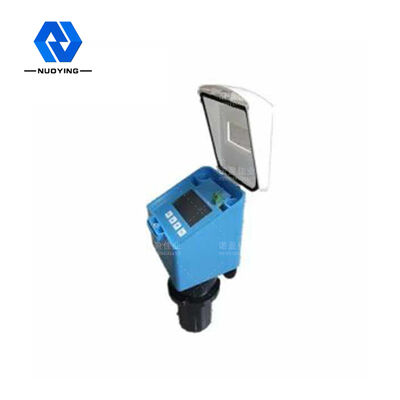

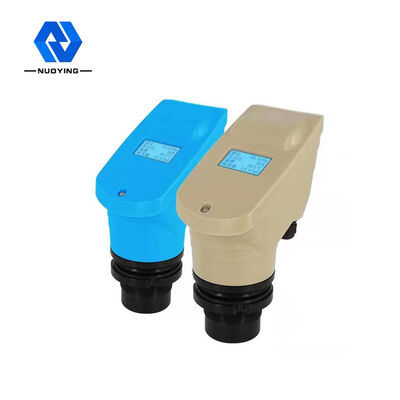

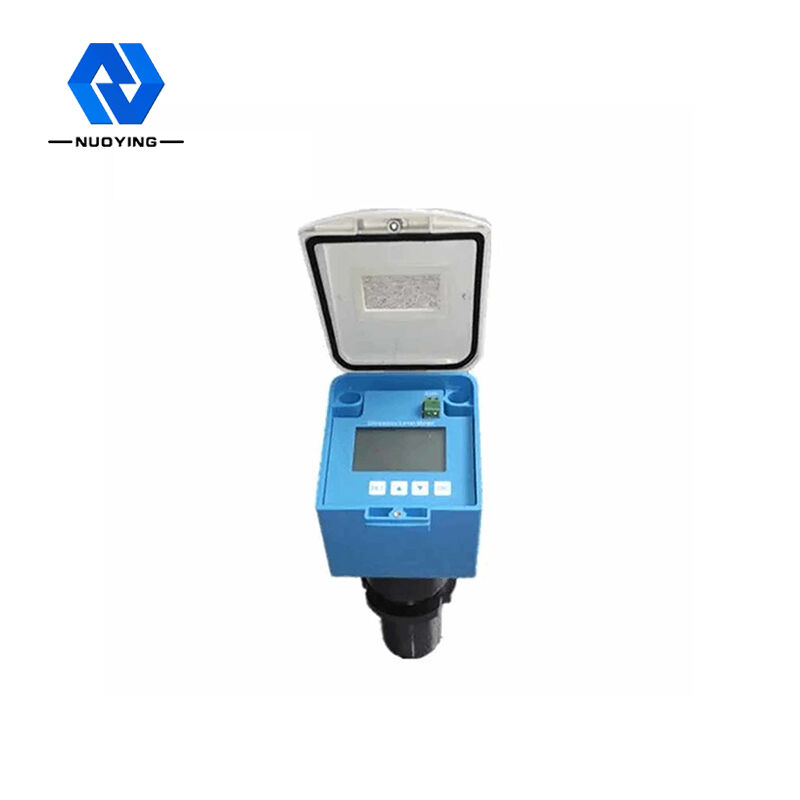

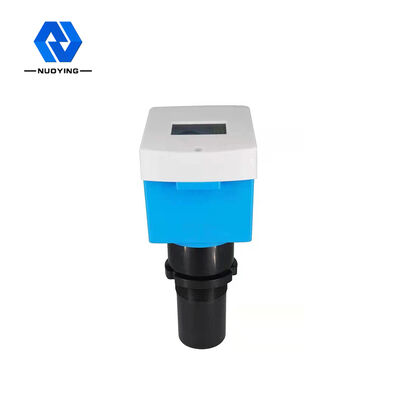

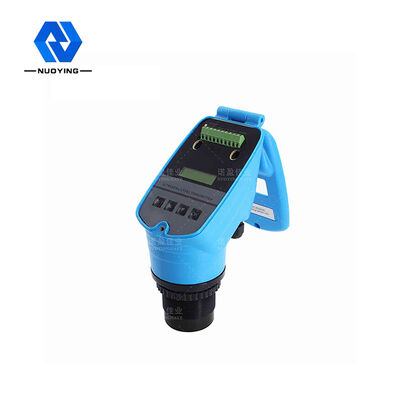

4-20ma Rs485 लंबी दूरी का अल्ट्रासोनिक जल तरल स्तर मीटर सेंसर

4-20mA RS485 लंबी दूरी अल्ट्रासोनिक जल तरल स्तर मीटर सेंसर



कार्य सिद्धांतउच्च संवेदनशीलता NYCSUL अल्ट्रासोनिक स्तर गेज अलार्म सेटिंग किसी भी बिंदु पर

अल्ट्रासोनिक स्तर गेज का कार्य सिद्धांत यह है कि अल्ट्रासोनिक ट्रांसड्यूसर (प्रोब) उच्च-आवृत्ति वाली स्पंदित ध्वनि तरंगें उत्सर्जित करता है जब यह मापी गई सामग्री (सामग्री) की सतह से टकराता है और परावर्तित और मुड़कर वापस आ जाता है। परावर्तित गूंज ट्रांसड्यूसर द्वारा प्राप्त की जाती है और एक विद्युत संकेत में परिवर्तित हो जाती है। ध्वनि तरंग के प्रसार का समय ध्वनि तरंग से वस्तु की सतह तक की दूरी के समानुपाती होता है। ध्वनि तरंग संचरण दूरी S, ध्वनि गति C और ध्वनि संचरण समय T के बीच संबंध सूत्र द्वारा व्यक्त किया जा सकता है: S=C×T/2।
चूंकि प्रेषित अल्ट्रासोनिक स्पंद की एक निश्चित चौड़ाई होती है, ट्रांसड्यूसर के करीब एक छोटे से क्षेत्र में परावर्तित तरंग प्रेषित तरंग के साथ ओवरलैप हो जाती है, जिसे पहचाना नहीं जा सकता है और इसकी दूरी मान को मापा नहीं जा सकता है। इस क्षेत्र को माप मृत क्षेत्र कहा जाता है। मृत क्षेत्र का आकार अल्ट्रासोनिक स्तर मीटर के मॉडल से संबंधित है।
प्रोब भाग अल्ट्रासोनिक तरंगें उत्सर्जित करता है, अल्ट्रासोनिक तरंगें हवा से घनत्व के बड़े अंतर वाले माध्यम का सामना करने पर परावर्तित होंगी, और परावर्तित तरंगों को प्रोब भाग द्वारा प्राप्त किया जाएगा। प्रोब से तरल (वस्तु) सतह तक की दूरी अल्ट्रासोनिक तरंग द्वारा पारित समय के समानुपाती होती है: दूरी [मी] = समय x ध्वनि की गति/2 [मी]

डिजाइन सुविधाउच्च संवेदनशीलता NYCSUL अल्ट्रासोनिक स्तर गेज अलार्म सेटिंग किसी भी बिंदु पर


उचित डिजाइन, उत्कृष्ट प्रदर्शन, सरल संरचना, सुविधाजनक स्थापना, आदि

अल्ट्रासोनिक तरंग के लिए छोटे कोण वाले प्रोब को अपनाया जाता है, जिसमें बड़ी संचरण शक्ति और उच्च संवेदनशीलता होती है

ऊपरी और निचली सीमा सेटिंग और किसी भी बिंदु पर अलार्म सेटिंग, निरंतर तरल माप और तरल स्तर नियंत्रण के लिए इस्तेमाल किया जा सकता है

तकनीकी पैरामीटरउच्च संवेदनशीलता NYCSUL अल्ट्रासोनिक स्तर गेज अलार्म सेटिंग किसी भी बिंदु पर

नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
