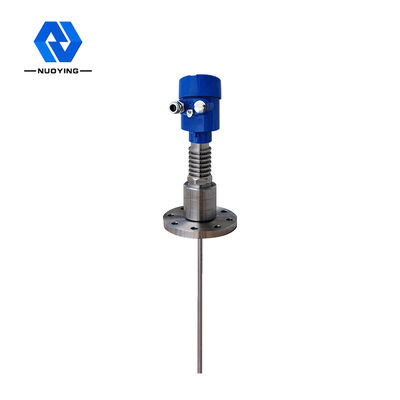

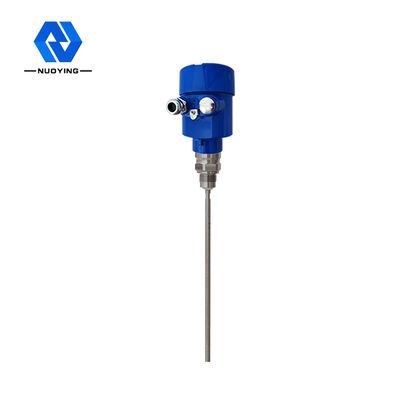

1.8GHz NYRD-702 फैक्टरी प्रत्यक्ष बिक्री उच्च सटीकता निर्देशित तरंग रडार स्तर मीटर ट्रांसमीटर 4-20mA आउटपुट के साथ
NYRD-702 रडार स्तर ट्रांसमीटरअवलोकन
उत्पादों का वर्णन
NYRD702 निर्देशित तरंग रडार स्तर ट्रांसमीटर कार्य सिद्धांत
गाइड वेव रडार द्वारा उत्सर्जित उच्च आवृत्ति वाले माइक्रोवेव पल्स का पता लगाने वाले संयोजन (स्टील केबल या स्टील रॉड) के साथ यात्रा होती है। जब मापा जाने वाला माध्यम मिलता है, तोडायलेक्ट्रिक निरंतर परिवर्तन, प्रतिबिंब का कारण बनता है, और धड़कन ऊर्जा का एक हिस्सा वापस प्रतिबिंबित होता है।उत्सर्जित धड़कन और परावर्तित धड़कन के बीच का समय अंतराल मापा गया माध्यम की दूरी के सीधे आनुपातिक है.
इनपुटःनिर्देशित तरंग रडार समय यात्रा के सिद्धांत पर आधारित एक माप उपकरण है। रडार तरंग प्रकाश की गति से संचालित होती है,और ऑपरेटिंग समय इलेक्ट्रॉनिक घटकों के माध्यम से एक स्तर संकेत में परिवर्तित किया जा सकता है. जांच उच्च आवृत्ति आवेगों भेजता है और केबल या छड़ी जांच के साथ फैलता है. जब आवेगों सामग्री की सतह से मिलते हैं,वे वापस परिलक्षित होते हैं और उपकरण में रिसीवर द्वारा प्राप्त होते हैं, और दूरी संकेत स्तर संकेत में परिवर्तित किया जाता है
प्रतिबिंबित पल्स सिग्नल केबल या रॉड जांच के साथ उपकरण के इलेक्ट्रॉनिक सर्किट को प्रेषित किया जाता है। माइक्रोप्रोसेसर संकेत को संसाधित करता है और सामग्री की सतह पर माइक्रोवेव पल्स द्वारा उत्पन्न गूंज को पहचानता है। पल्स सॉफ्टवेयर द्वारा गूंज संकेत की सही पहचान पूरी की जाती है।सामग्री की सतह से दूरी D समय यात्रा T के साथ आनुपातिक है: D=C×T/2(जहां C प्रकाश की गति है) चूंकि खाली टैंक की दूरी E ज्ञात है, इसलिए स्तर हैः L=E-D
आउटपुटःखाली टैंक ऊंचाई E (= शून्य बिंदु), पूर्ण टैंक ऊंचाई F= (पूर्ण पैमाने) और कुछ अनुप्रयोग मापदंडों को सेट करने के लिए दर्ज करें,आवेदन मापदंडों स्वचालित रूप से माप पर्यावरण के लिए उपकरण अनुकूलित करेगा, 4-20mA आउटपुट के अनुरूप है।
