| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | एनवाईआरडी-एसएल |
| एमओक्यू: | 1 पीसी |
| कीमत: | $138~$800/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |

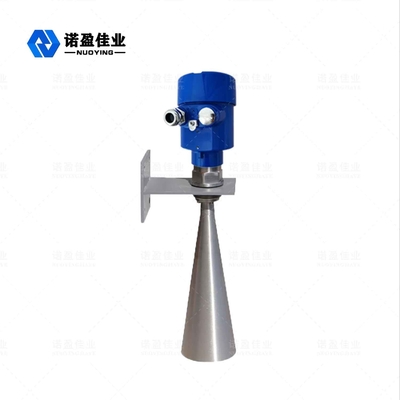

NYRD-SL 26GHz रडार स्तर ट्रांसमीटर लिक्विड्स के लिए हॉर्न टाइप 80m रिज़र्वर रडार सेंसर कम कीमत और CE के साथ
NYRD-SL 26GHz रडार स्तर ट्रांसमीटरउत्पाद का वर्णन
एनवाईआरडी-एसएल रडार स्तर ट्रांसमीटर एक 26GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 80 मीटर है। एंटीना को और अनुकूलित किया गया है,और नया तेज माइक्रोप्रोसेसर उच्च गति संकेत विश्लेषण और प्रसंस्करण कर सकते हैं, ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों के लिए किया जा सके।
NYRD-SL26GHz रडार स्तर ट्रांसमीटरकार्य सिद्धांत
रडार ऑब्जेक्ट पोजिशनिंग एंटीना एक संकीर्ण माइक्रोवेव पल्स उत्सर्जित करती है जिसे एंटीना के माध्यम से नीचे की ओर प्रेषित किया जाता है।यह वापस परिलक्षित होता है और फिर से एंटीना प्रणाली द्वारा प्राप्त होता है. सिग्नल इलेक्ट्रॉनिक सर्किट भाग को प्रेषित किया जाता है और स्वचालित रूप से ऑब्जेक्ट स्तर संकेत में परिवर्तित किया जाता है (क्योंकि आवेग बहुत तेजी से यात्रा करते हैं,विद्युत चुम्बकीय तरंग को अपने लक्ष्य तक पहुंचने और रिसीवर पर वापस आने में लगने वाला समय लगभग तत्काल होता है).
माप का आंकड़ाः धागा तल की सतह या फ्लैंज की सील सतह।
नोटः रडार स्तर ट्रांसमीटर का उपयोग करते समय सुनिश्चित करें कि उच्चतम स्तर माप अंधा क्षेत्र (चित्र में क्षेत्र डी) में प्रवेश नहीं करता है।

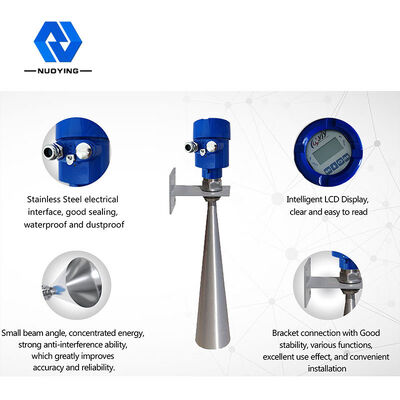

NYRD-SL 26GHz रडार स्तर ट्रांसमीटर डिजाइन विशेषताएं

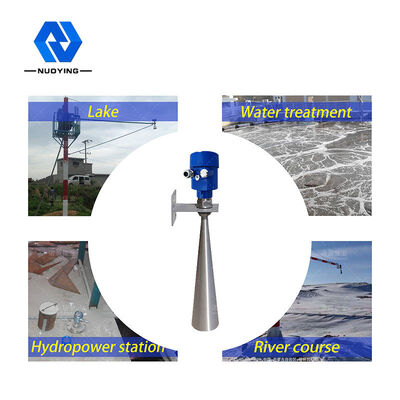

NYRD-SL 26GHz रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र

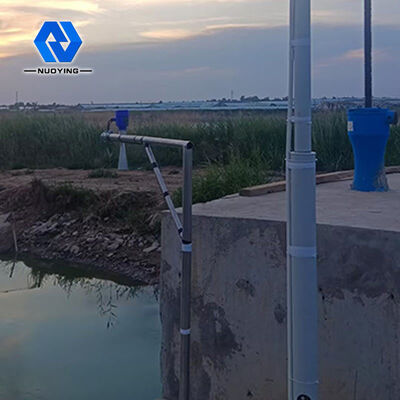

1जल संसाधनः नहरें, जलाशय, कृषि भूमि सिंचाई, नदी जल स्तर की निगरानी, अचानक बाढ़ की चेतावनी, शहरी बाढ़ आदि।
2जल उपचारः जलाशय, गड्ढे, जल उपचार टैंक, तलछट टैंक, गहरे कुएं, पेयजल नेटवर्क आदि।
3अन्य: पर्यावरण संरक्षण, जहाज निर्माण और अन्य उद्योग।
NYRD-SL 26GHz रडार स्तर ट्रांसमीटरतकनीकी मापदंड
| उत्पाद मॉडल | NYRD-SL |
| विशिष्ट अनुप्रयोग | नाले, जलाशय, नदियां, झीलें, उथल-पुथल आदि |
| एंटीना सामग्री | पीटीएफई, 304, 316, पीपी, पीएफए |
| एंटीना प्रकार | हॉर्न एंटेना |
| माप सीमा | 30 मीटर, 80 मीटर (वैकल्पिक) |
| माप की सटीकता | ±3 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (2 तार, 4 तार) |
| मध्यम तापमान | -40~+80°C |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| सुरक्षा वर्ग | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 (वैकल्पिक) |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| विद्युत इंटरफेस | एम20*1.5, 1⁄2 ′′एनपीटी |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

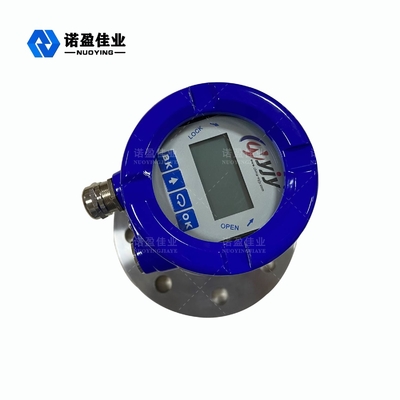

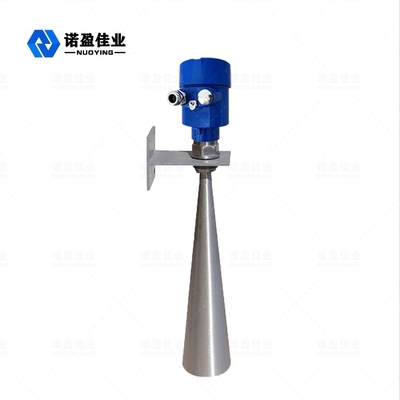

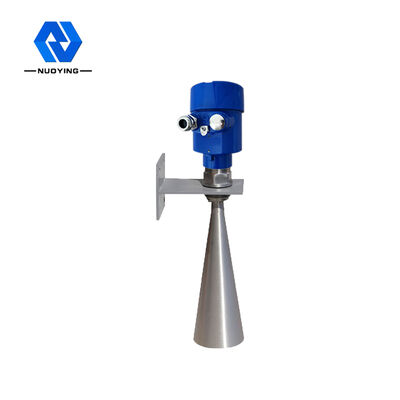

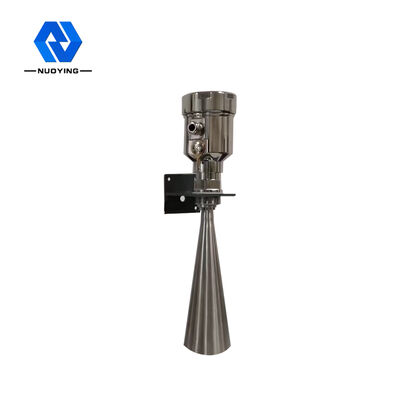

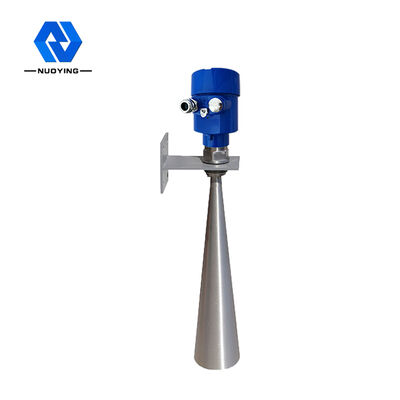

एनवाईआरडी-एसएल 26GHz रडार स्तर ट्रांसमीटर संबंधित चित्र
