| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD809 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $150~$280/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
सीई और कम कीमत के साथ ठोस पाउडर के लिए 26G RS485 स्मार्ट डिजिटल लंबी दूरी का रडार स्तर मीटर 35 मीटर स्तर ट्रांसमीटर
NYRD809 26GHz रडार स्तर ट्रांसमीटरउत्पाद का वर्णन
NYRD809 रडार स्तर ट्रांसमीटर एक 26GHz उच्च आवृत्ति रडार स्तर माप उपकरण है जिसकी अधिकतम माप दूरी 35 मीटर है। एंटीना को और अनुकूलित किया गया है,और नया तेज माइक्रोप्रोसेसर उच्च गति संकेत विश्लेषण और प्रसंस्करण कर सकते हैं, ताकि उपकरण का उपयोग कुछ जटिल माप स्थितियों के लिए किया जा सके।
NYRD80926GHz रडार स्तर ट्रांसमीटरकार्य सिद्धांत
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव पल्स उत्सर्जित करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।यह वापस परिलक्षित होता है और फिर से एंटीना प्रणाली द्वारा प्राप्त होता है, और सिग्नल इलेक्ट्रॉनिक सर्किट भाग को प्रेषित किया जाता है और स्वचालित रूप से एक स्तर संकेत में परिवर्तित किया जाता है (क्योंकि पल्स प्रसार गति बेहद तेज है,विद्युत चुम्बकीय तरंग लक्ष्य तक पहुँचता है और रिसीवर पर वापस परिलक्षित होता है. आगे-पीछे जाने में लगने वाला समय लगभग तत्काल होता है) ।

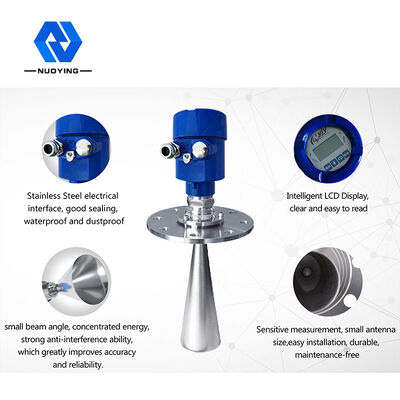

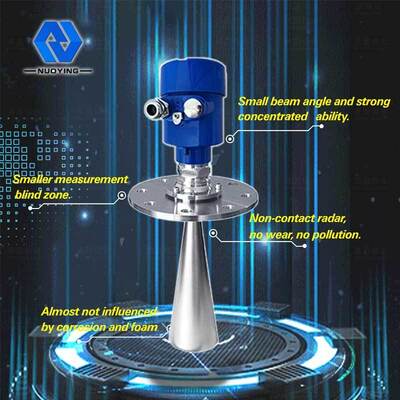

NYRD809 26GHz रडार स्तर ट्रांसमीटर डिजाइन विशेषताएं
1.एंटेना का आकार छोटा है, स्थापित करना आसान है; गैर-संपर्क रडार, कोई पहनना, कोई प्रदूषण नहीं।
2क्षरण और फोम से प्रभावित नहीं होता; मध्यम घनत्व, तापमान और दबाव परिवर्तन से प्रभावित नहीं होता।
3उच्च आवृत्ति स्तर मीटर के कामकाज पर अत्यधिक धूल के वातावरण का बहुत कम प्रभाव पड़ता है।
4कम तरंग दैर्ध्य, झुकी हुई ठोस सतहों पर बेहतर प्रतिबिंब।
5.छोटा बीम कोण और केंद्रित ऊर्जा.
6माप अंधा क्षेत्र छोटा है, और छोटे टैंक माप के लिए अच्छे परिणाम प्राप्त किए जा सकते हैं।
7उच्च संकेत-शोर अनुपात उतार-चढ़ाव वाली परिस्थितियों में भी बेहतर प्रदर्शन के लिए।
8उच्च आवृत्ति, ठोस और निम्न dielectric स्थिर मीडिया को मापने के लिए सबसे अच्छा विकल्प है।

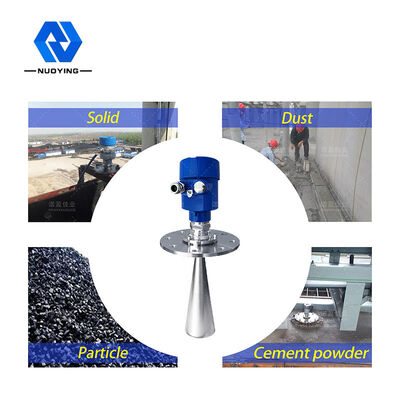

NYRD809 26GHz रडार स्तर ट्रांसमीटर अनुप्रयोग क्षेत्र
1विद्युत संयंत्र: जलाशय, भाप के कुप्पे आदि।
2तेल क्षेत्र: तीन चरण के विभाजक, अवसादन टैंक, सीवेज टैंक, ड्रिलिंग कीचड़ टैंक आदि।
3रासायनिकः कच्चे माल का साइलो, अमोनिया टैंक, डामर भंडारण टैंक आदि।
4धातुकर्म: कच्चे माल के सिलो, सहायक सामग्री के सिलो आदि।
5खाद्य पदार्थ: कच्चे चीनी के भंडारण टैंक आदि।
6दवाः चीनी दवा भंडारण टैंक, विभाजक, किण्वन टैंक आदि।
7कागजः कच्चे माल का सिलो, भंडारण टॉवर, सुखाने का ड्रम, रासायनिक सामग्री भंडारण सिलो आदि।
8अन्य: खदान, कोयला खदान, पर्यावरण संरक्षण और अन्य उद्योग
NYRD809 26GHz रडार स्तर ट्रांसमीटरतकनीकी मापदंड
| विशिष्ट अनुप्रयोग | ठोस पदार्थ, कण और मजबूत धूल |
| एंटीना सामग्री | पीटीएफई, 316 एल (वैकल्पिक) |
| माप सीमा | 35 मीटर |
| माप की सटीकता | ±3 मिमी |
| विद्युत आपूर्ति | 24 वीडीसी (2 तार, 4 तार) |
| मध्यम तापमान | -40~+250°C |
| प्रक्रिया कनेक्शन | धागा, फ्लैंज (वैकल्पिक) |
| प्रक्रिया दबाव | -0.1~4.0MPa |
| सुरक्षा स्तर | IP67 |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

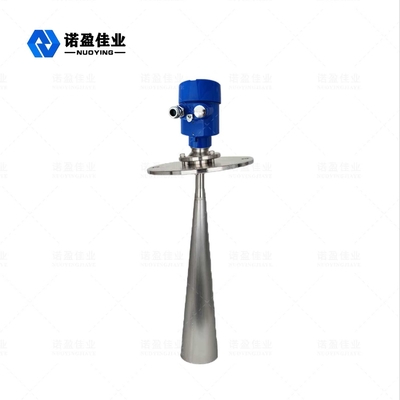

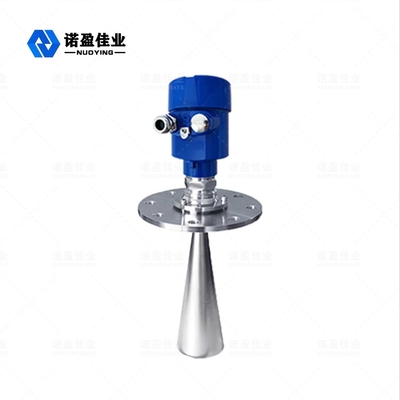

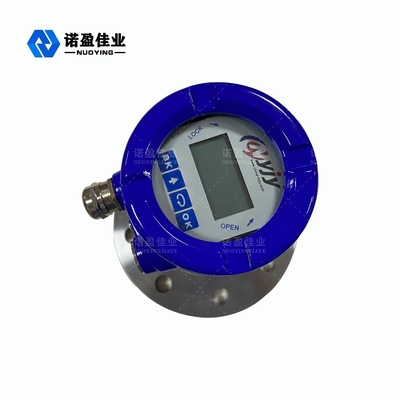

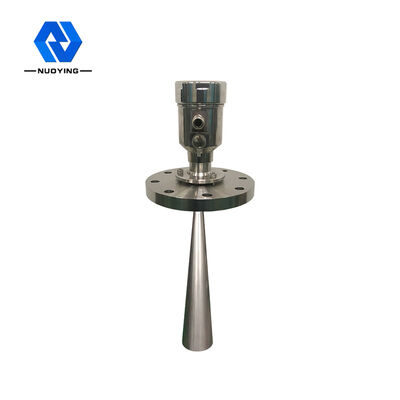

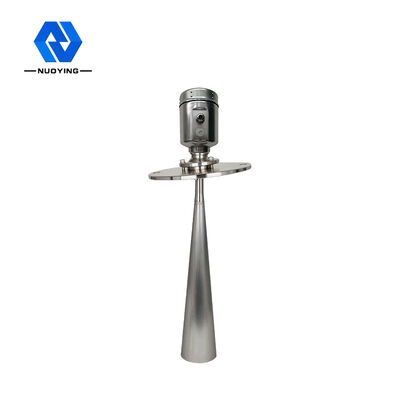

NYRD809 26GHz रडार स्तर ट्रांसमीटर चित्र
