| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD900 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $240~$350/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
80GHz उच्च आवृत्ति आसान स्थापना 80m 120m स्मार्ट रडार स्तर ट्रांसमीटर छोटे एकीकृत लेंस एंटेना के साथ
80GHzउच्च आवृत्तिरडार स्तर ट्रांसमीटर कार्य सिद्धांत
NYRD900 एफएमसीडब्ल्यू रडार उत्पाद (जिसे मिलीमीटर तरंग रडार के रूप में भी जाना जाता है), क्यू-बैंड रडार की तुलना में मिलीमीटर तरंग की उच्च आवृत्ति के कारण, इसका लंबी दूरी के लक्ष्य का पता लगाने में महत्वपूर्ण अनुप्रयोग है,धूम्रपान और धूल का वातावरण, लंबी दूरी की इमेजिंग, बहु-स्पेक्ट्रल इमेजिंग, आदि, और माइक्रोवेव रडार से छोटे लक्ष्यों का पता लगा सकते हैं और उच्च संकल्प और मजबूत गोपनीयता के साथ अधिक सटीक स्थिति प्राप्त कर सकते हैं।
◎समन्वयः समन्वय समन्वय विद्युत संचालित द्विध्रुवीय थरथरानवाला या समन्वय लेजर धड़कनों के गैर-रैखिक अंतर-आवृत्ति प्रभावों से उत्पन्न होता है।
◎मजबूत घुसपैठ: इसमें गैर ध्रुवीय पदार्थों के लिए मजबूत घुसपैठ क्षमता है। कई गैर धातु गैर ध्रुवीय सामग्री इस बैंड में कम विकिरण को अवशोषित करती हैं। इसलिए,वे सामग्री की आंतरिक संरचना का पता लगाने के लिए इस्तेमाल किया जा सकता हैउदाहरण के लिए, सिरेमिक, कार्डबोर्ड, प्लास्टिक उत्पाद, फोम आदि। , इस बैंड में विद्युत चुम्बकीय विकिरण के लिए पारदर्शी हैं, और हवाई अड्डों और स्टेशनों में सुरक्षा का पता लगाने के लिए भी इस्तेमाल किया जा सकता है, जैसे कि मशीनरी, विस्फोटक और दवाओं का पता लगाने,या सर्किट बोर्ड वेल्डिंग का पता लगाने के लिए.
◎कम ऊर्जाः मिलीमीटर तरंग फोटॉन की ऊर्जा केवल कुछ मिलीइलेक्ट्रॉन वोल्ट है, और एक्स-रे आयनकरण और पदार्थ के विनाश की कोई घटना नहीं है,तो यह पदार्थ का पता लगाने के लिए नष्ट करने के लिए आसान नहीं है.
80GHzउच्च आवृत्तिरडार स्तर ट्रांसमीटरविशिष्ट अनुप्रयोग
1. संकीर्ण स्थान या निर्देशित तरंग ट्यूब के माप के लिए उपयुक्त
2. सुपर बड़े टैंक (150 मीटर) और छोटे टैंक पर लागू
3. उच्च परिशुद्धता, उच्च स्वच्छता स्तर के माप
4जटिल प्रक्रिया स्थितियों वाले अवसर (मिश्रण, हीटिंग रॉड, सीढ़ी, फ्लोटिंग छत, मजबूत धूल, मजबूत भाप, आदि)
80GHzउच्च आवृत्तिरडार स्तर ट्रांसमीटरतकनीकी मापदंड
| विशिष्ट अनुप्रयोग |
1विद्युत चुम्बकीय तरंग उत्सर्जन कोण 3 डिग्री से कम है, संकीर्ण स्थान या तरंग निर्देशक ट्यूब माप के लिए उपयुक्त है; 2बड़े टैंकों (150 मीटर) और छोटे टैंकों (छोटे अंधे क्षेत्र) के लिए उपयुक्त; 3उच्च परिशुद्धता और उच्च स्वच्छता स्तर माप; 4जटिल प्रक्रिया स्थितियों वाले अवसर (मिश्रण, हीटिंग रॉड, सीढ़ी, फ्लोटिंग छत, मजबूत धूल, मजबूत भाप, आदि) |
| प्रसारण आवृत्ति | 76Hz-81Hz, एफएम स्कैनिंग आवृत्ति चौड़ाई 5GHz |

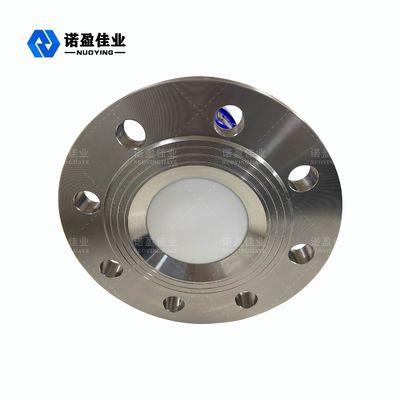

| एंटेना का रूप | लेंस एंटीना, एंटीसेप्टिक लेंस एंटीना |
| एंटीना सामग्री | पीटीएफई, 304+पीटीएफई |
| माप सीमा | 0.08-150 मीटर |
| माप की सटीकता | 0०.०५%-०.१% एफ.एस |
| विद्युत आपूर्ति | 24 वीडीसी, 220वीएसी |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| प्रक्रिया का तापमान | -40~+130°C,-40~+260°C ((≥260°C अनुकूलित किया जा सकता है) |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| प्रक्रिया कनेक्शन | थ्रेड, ब्रैकेट, फ्लैंज, सैनिटरी क्लैंप (वैकल्पिक) |
| सुरक्षा स्तर | IP65,IP67,IP68 (वैकल्पिक) |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

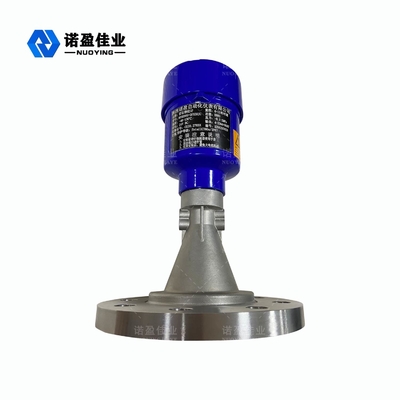

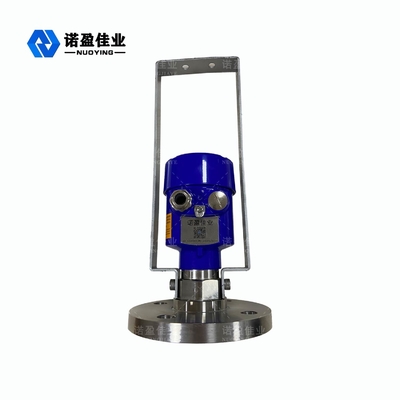

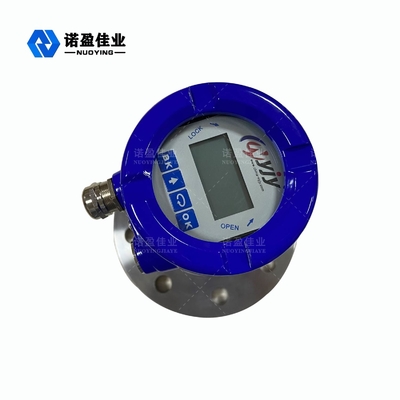

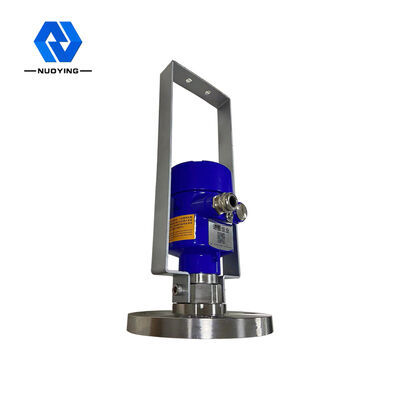

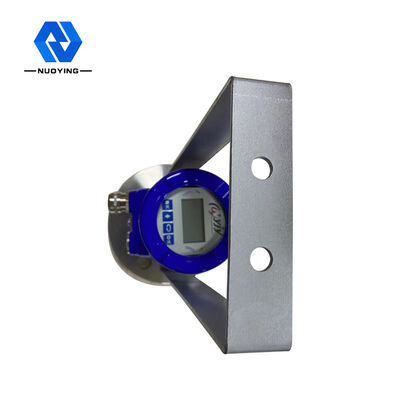

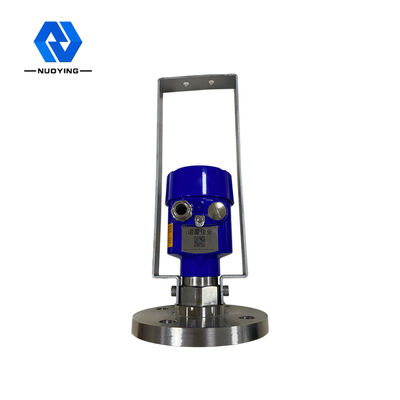

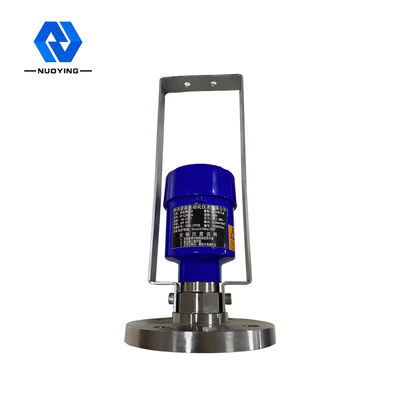

80GHzउच्च आवृत्तिरडार स्तर ट्रांसमीटर विवरण चित्र
