| ब्रांड नाम: | NUOYING |
| मॉडल संख्या: | NYRD900 |
| एमओक्यू: | 1 पीसी |
| कीमत: | $260~$380/pc |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्रति माह 1000 पीसीएस |
रडार स्तर ट्रांसमीटर निरंतर स्तर माप 80 गीगाहर्ट्ज मुक्त अंतरिक्ष रडार स्तर का पता लगाना सभी तरल पदार्थों के लिए
80GHzरडार स्तर ट्रांसमीटर उत्पाद विवरण
NYRD900 रडार स्तर ट्रांसमीटर का व्यापक रूप से दूरस्थ लक्ष्य का पता लगाने, दूरस्थ इमेजिंग, बहु-स्पेक्ट्रल इमेजिंग, मजबूत धुएं और धूल की स्थिति आदि में उपयोग किया जाता है।चूंकि यह Ku बैंड की तुलना में उच्च आवृत्ति के साथ मिलीमीटर तरंग बैंड का उपयोग करता है , यह छोटे लक्ष्यों का पता लगा सकता है और उच्च संकल्प और मजबूत सुरक्षा के साथ माइक्रोवेव रडार की तुलना में अधिक सटीक स्थिति प्राप्त कर सकता है।
80GHzरडार स्तर ट्रांसमीटरडिजाइन की विशेषताएं
1सामंजस्यः समन्वित धारा संचालित द्विध्रुवीय सदमे का उत्पादन या समन्वित लेजर पल्स उत्पादन का एक गैर-रैखिक अंतर आवृत्ति प्रभाव
2कम ऊर्जाः मिलीमीटर तरंग फोटॉन ऊर्जा केवल कुछ मिलीइलेक्ट्रॉन वोल्ट है, वहाँ कोई एक्स-रे आयनकरण और पदार्थ का पता लगाने के लिए विनाश होगा,तो यह पदार्थ का पता लगाने के लिए नष्ट करने के लिए आसान नहीं है
3प्रबल प्रवेशः गैर ध्रुवीय पदार्थों के लिए प्रबल प्रवेश। कई गैर धातु गैर ध्रुवीय सामग्री इस बैंड में कम किरणों को अवशोषित करती हैं और इसलिए,सामग्री की आंतरिक संरचना की जांच के लिए इस्तेमाल किया जा सकता हैउदाहरण के लिए, सिरेमिक/गत्ते का डिब्बा/प्लास्टिक उत्पाद/फोम विद्युत चुम्बकीय विकिरण के इस बैंड के लिए पारदर्शी होते हैं और हवाई अड्डे/स्टेशन सुरक्षा निगरानी के लिए भी इस्तेमाल किए जा सकते हैं।जैसे कि मशीनरी/विस्फोटक और नशीली दवाओं का पता लगाना।, या सर्किट बोर्ड वेल्डिंग का पता लगाने के लिए।
4ध्रुवीय अणुओं द्वारा आसानी से अवशोषित किया जाता हैः इस बैंड में असमान पदार्थों में कम फैलाव होता है, और यह जल वाष्प सामग्री का पता लगा सकता है और माप सकता है।आप सामग्री की संरचना का अध्ययन भी कर सकते हैं या उनकी विशेषता प्रोफाइल का विश्लेषण करके गुणवत्ता नियंत्रण कर सकते हैं.
5.बड़ी माप सीमा, छोटा अंधा क्षेत्र. अधिकतम सीमा 120 मीटर तक पहुंच सकती है, और अंधा क्षेत्र 8 सेमी तक पहुंच सकता है।
80GHzरडार स्तर ट्रांसमीटर तकनीकी मापदंड
| विशिष्ट अनुप्रयोग |
1विद्युत चुम्बकीय तरंग उत्सर्जन कोण 3 डिग्री से कम है, संकीर्ण स्थान या तरंग निर्देशक ट्यूब माप के लिए उपयुक्त है; 2बड़े टैंकों (150 मीटर) और छोटे टैंकों (छोटे अंधे क्षेत्र) के लिए उपयुक्त; 3उच्च परिशुद्धता और उच्च स्वच्छता स्तर माप; 4जटिल प्रक्रिया स्थितियों वाले अवसर (मिश्रण, हीटिंग रॉड, सीढ़ी, फ्लोटिंग छत, मजबूत धूल, मजबूत भाप, आदि) |
| प्रसारण आवृत्ति | 76Hz-81Hz, एफएम स्कैनिंग आवृत्ति चौड़ाई 5GHz |
| एंटेना का रूप | लेंस एंटीना, एंटीसेप्टिक लेंस एंटीना |
| एंटीना सामग्री | पीटीएफई, 304+पीटीएफई |
| माप सीमा | 0.08-150 मीटर |
| माप की सटीकता | 0.05%-0.1% एफ.एस. |
| विद्युत आपूर्ति | 24 वीडीसी, 220वीएसी |
| संकेत आउटपुट | 4...20mA/HART/RS485/Modbus... |
| प्रक्रिया का तापमान | -40~+130°C,-40~+260°C (≥260°C अनुकूलित किया जा सकता है) |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| प्रक्रिया कनेक्शन | थ्रेड, फ्लैंज, सैनिटरी क्लैंप (वैकल्पिक) |
| सुरक्षा वर्ग | IP67, IP68 (वैकल्पिक) |
| धमाका प्रतिरोधी ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb |
नोटः उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।

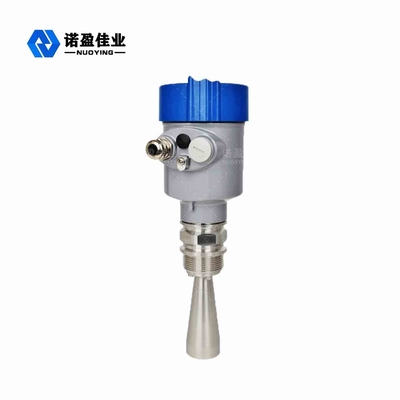

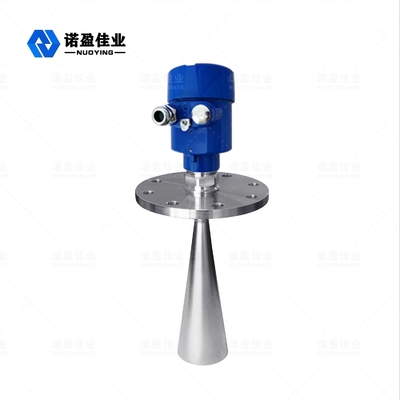

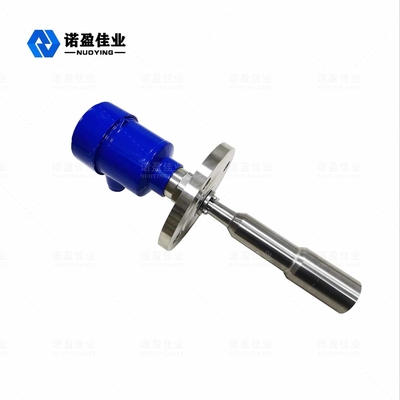

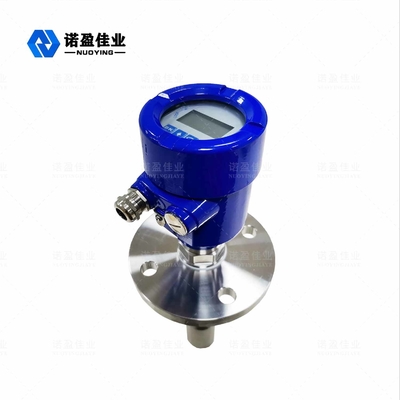

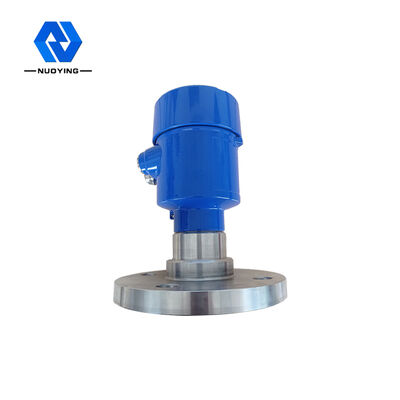

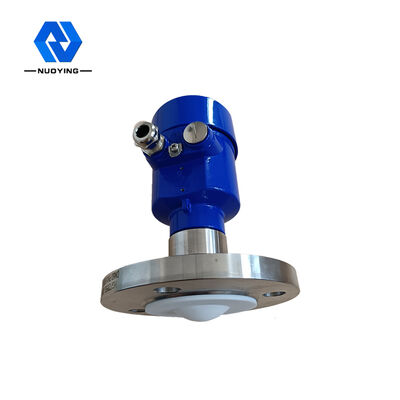

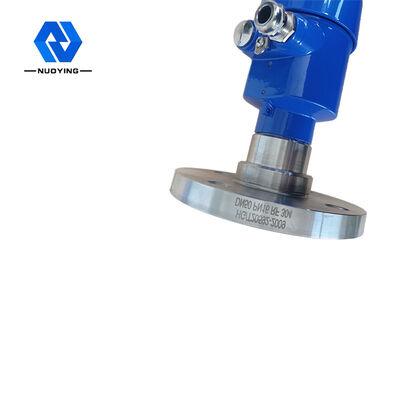

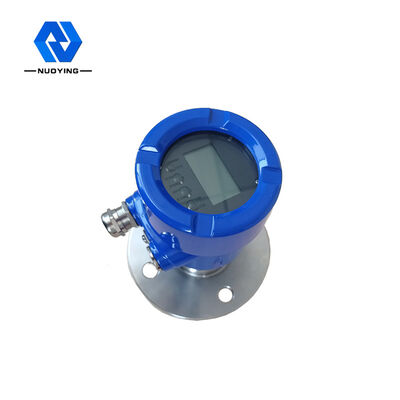

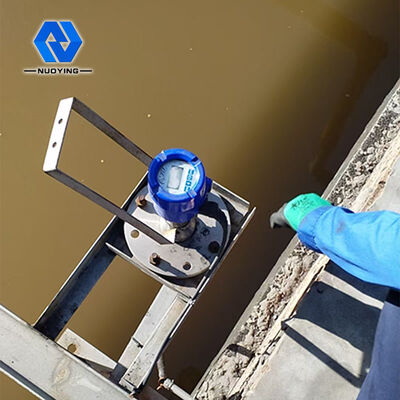

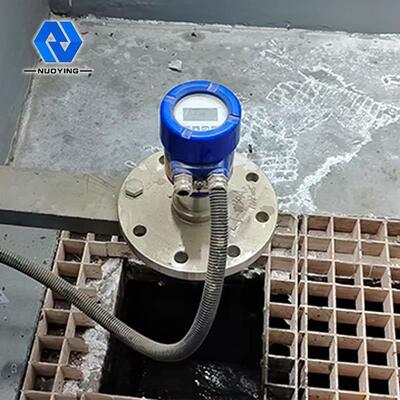

80GHzरडार स्तर ट्रांसमीटरचित्र
