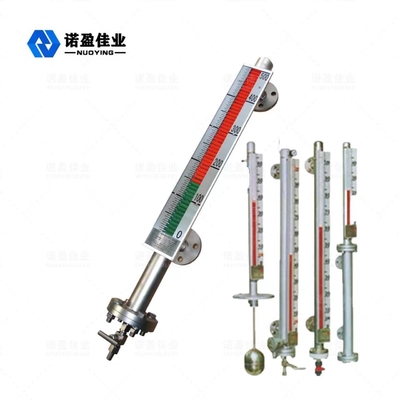

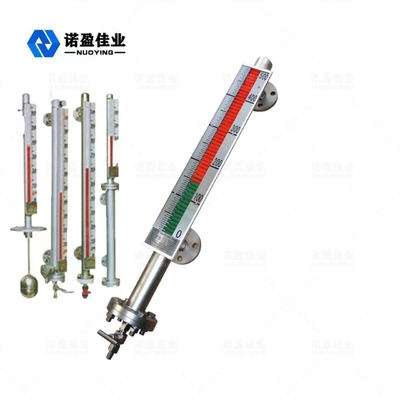

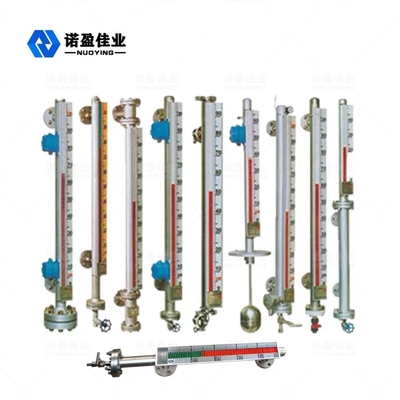

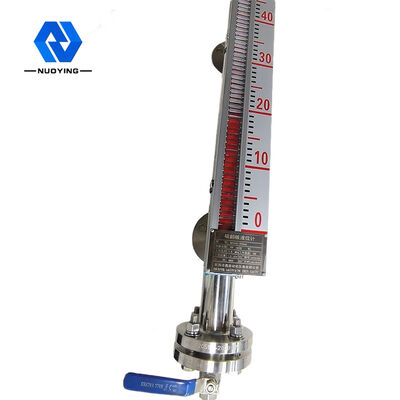

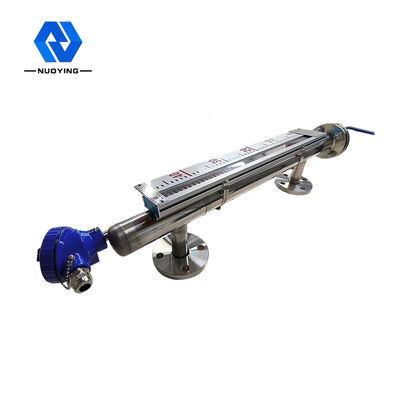

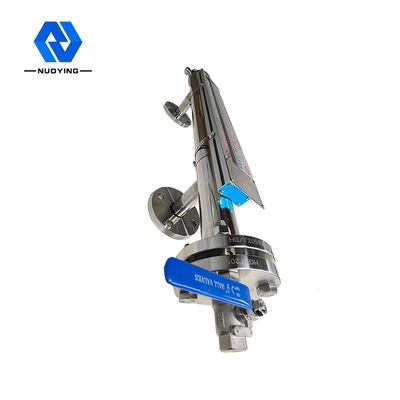

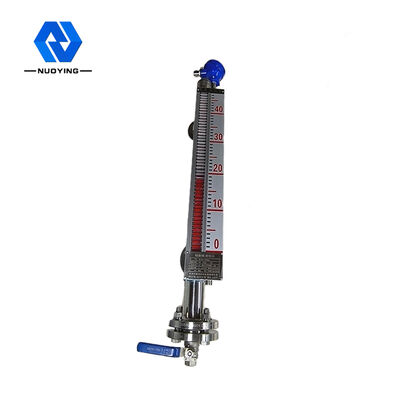

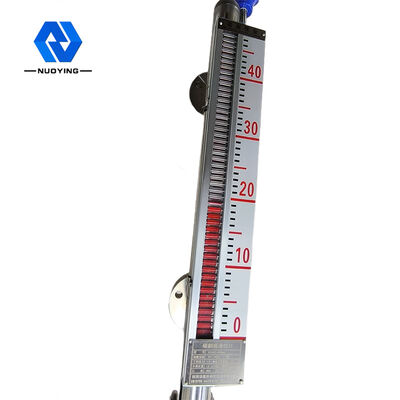

NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर

NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर

NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर
NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर

बड़ी छवि :  NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर

उत्पाद विवरण:
उत्पत्ति के प्लेस: शीआन शानक्सी, चीन
ब्रांड नाम: NUOYINGJIAYE
प्रमाणन: CE
मॉडल संख्या: NYUHZ
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 टुकड़ा
मूल्य: $116.739 to $388.575/pcs
पैकेजिंग विवरण: गत्ते का डिब्बा, निर्यात मानक पैकेजिंग
प्रसव के समय: 7 कार्य दिवस
भुगतान शर्तें: टी/टी
आपूर्ति की क्षमता: 1000 पीसी / प्रति माह

NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर

वर्णन
उत्पाद मॉडल: NYUHZ ठेठ आवेदन: तरल स्तर माप
प्रक्रिया प्रेशरटरफेस: -0.1 ~ + 16 एमपीए बिजली की आपूर्ति: 24VAC, 1ए
तापमान सटीकता: -50 ~ + 350 ℃ माप की सटीकता: ± 3 मिमी, ± 5 मिमी, ± 10 मिमी, ± 20 मिमी (वैकल्पिक)
मध्यम घनत्व: ≧0.425g/cm3 माप सीमा: 0 ~ 6 मी

NYUHZ हाई सीलिंग लीक प्रूफ मैग्नेटिक फ्लैप लेवल मीटर





NYUHZ चुंबकीय प्रालंबस्तर मापककाम करने का सिद्धांत

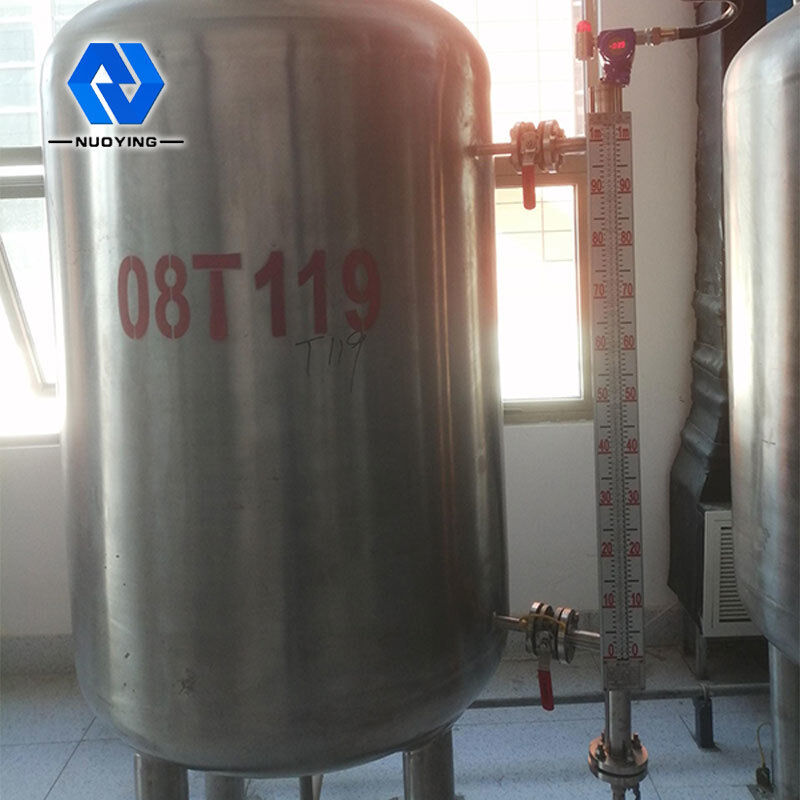

चुंबकीय फ्लैप स्तर मीटर का उपयोग विभिन्न टावरों, टैंकों, टैंकों, गोलाकार जहाजों, बॉयलरों और अन्य उपकरणों के मध्यम स्तर का पता लगाने के लिए किया जा सकता है।चुंबकीय फ्लैप स्तर मीटर अत्यधिक सील, रिसाव प्रूफ और उच्च तापमान, उच्च दबाव और संक्षारण प्रतिरोधी अवसरों के लिए उपयुक्त हो सकता है।

फ्लोट बॉल को पकड़ने के लिए मैग्नेटिक फ्लैप लेवल मीटर में एक कैविटी (जिसे मापने वाला पाइप या मुख्य पाइप कहा जाता है) होता है, और कैविटी कंटेनर के साथ निकला हुआ किनारा या अन्य उपयुक्त कनेक्शन विधियों के माध्यम से एक कनेक्टर बनाती है।कनेक्टर के सिद्धांत के अनुसार, कंटेनर में तरल स्तर के परिवर्तन के साथ, गुहा में तरल स्तर कंटेनर में तरल स्तर के समान ऊंचाई है, इसलिए यह ऊपर जाने के लिए गुहा में फ्लोटिंग बॉल को ड्राइव करता है और नीचे, और कंटेनर में तरल स्तर के बढ़ने और गिरने के साथ उठना और गिरना।इस समय, हम तरल स्तर नहीं देख सकते हैं, इसलिए कक्ष के बाहर एक चुंबकीय स्तंभ प्रदर्शन स्थापित किया गया है।

जलमग्न तरल और फ्लोट के फ्लोटिंग हिस्से के जंक्शन पर एक स्थायी चुंबकीय स्टील स्थापित किया गया है।जब मापा कंटेनर में तरल स्तर बढ़ता है और गिरता है, तो स्तर मीटर की बॉडी ट्यूब में चुंबकीय फ्लोट भी ऊपर और नीचे जाता है।फ्लोट में स्थायी चुंबकीय स्टील को चुंबकीय युग्मन के माध्यम से चुंबकीय स्तंभ संकेतक में स्थानांतरित किया जाता है, जिससे लाल और सफेद स्तंभ 180 ° मुड़ जाते हैं।जब तरल स्तर ऊपर उठता है, तो कॉलम सफेद से लाल हो जाता है, और जब तरल स्तर गिरता है, तो कॉलम लाल से सफेद हो जाता है, सूचक का लाल सफेद जंक्शन कंटेनर के अंदर तरल स्तर की वास्तविक ऊंचाई है, इसलिए तरल स्तर का स्पष्ट संकेत प्राप्त करने के लिए।



NYUHZ चुंबकीय प्रालंबस्तर मापकतकनीकी मापदंड



विशिष्ट आवेदन पत्र तरल स्तर माप
उत्पाद मॉडल NYUHZ
स्थापना प्रकार साइड माउंटेड, टॉप माउंटेड
मुख्य शरीर सामग्री 304,316
माप सीमा 0 ~ 6 मी

माप की सटीकता



± 3 मिमी, ± 5 मिमी, ± 10 मिमी, ± 20 मिमी (वैकल्पिक)

मध्यम घनत्व ≧0.425 ग्राम/सेमी3
घनत्व अंतर ≧0.1g/सेमी3
मध्यम चिपचिपाहट ≦0.4Pa.S
नियंत्रण आउटपुट 220VAC, 1ए
ट्रांसमिशन आउटपुट 4 ... 20mA (बिजली की आपूर्ति 24VDC)
प्रक्रिया तापमान -50 ~ + 350 ℃
प्रक्रिया दबाव -0.1 ~ + 16 एमपीए
प्रक्रिया कनेक्शन निकला हुआ किनारा (वैकल्पिक)
संकल्प ± 1 मिमी



संरक्षण ग्रेड



IP65, IP67, IP68 (वैकल्पिक)



विस्फोट प्रूफ ग्रेड



Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (विवरण के लिए प्रमाणपत्र देखें)





नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित और डिज़ाइन किया जा सकता है!



NYUHZ चुंबकीय प्रालंबस्तर मापकडिज़ाइन विशेषताएँ



◎ सरल संरचना, ठोस और विश्वसनीय, स्थिर संचालन।

◎ साइट पर प्रदर्शित पैमाना स्पष्ट और पठनीय है।

◎ यह संक्षारक, ज्वलनशील, विषाक्त, उच्च तापमान और उत्तेजित तरल के तरल स्तर को माप और इंगित कर सकता है।

◎ एकाधिक स्थापना रूपों और कनेक्शन रूपों का चयन किया जा सकता है।

◎ डिजाइन दबाव सीमा पूर्ण वैक्यूम से 10 एमपीए तक है।

◎ डिजाइन तापमान सीमा - 160 ~ + 450 ℃।

◎ पेशेवर डिजाइन विशेष दबाव और तापमान के लिए किया जा सकता है।
