उत्पाद विवरण:
|
एंटीना सामग्री: | पीपी, पीवीसी, पीटीएफई, 304, | ठेठ आवेदन: | तरल (कोई आंदोलन, फोम, वाष्पीकरण, आदि) |
---|---|---|---|
प्रक्रिया प्रेशरटरफेस: | - 0.1 ~ 0.1 एमपीए (सामान्य दबाव) | तापमान सटीकता: | -20~+70℃ |
उत्पाद मॉडल: | एनवाईसीएसयूएल-501 | जांच प्रकार: | एकीकृत |
आउटपुट सेट करना: | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग | माप सीमा: | 0-20m |

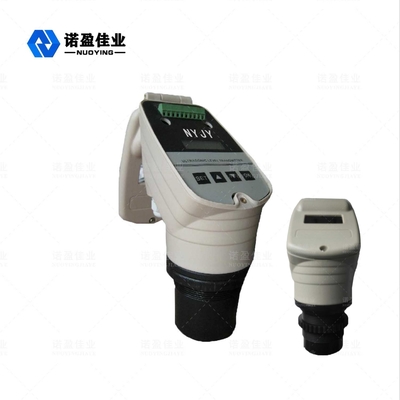

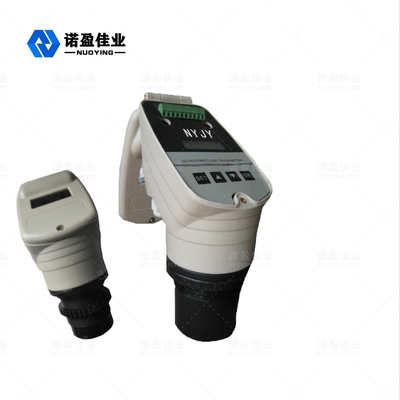

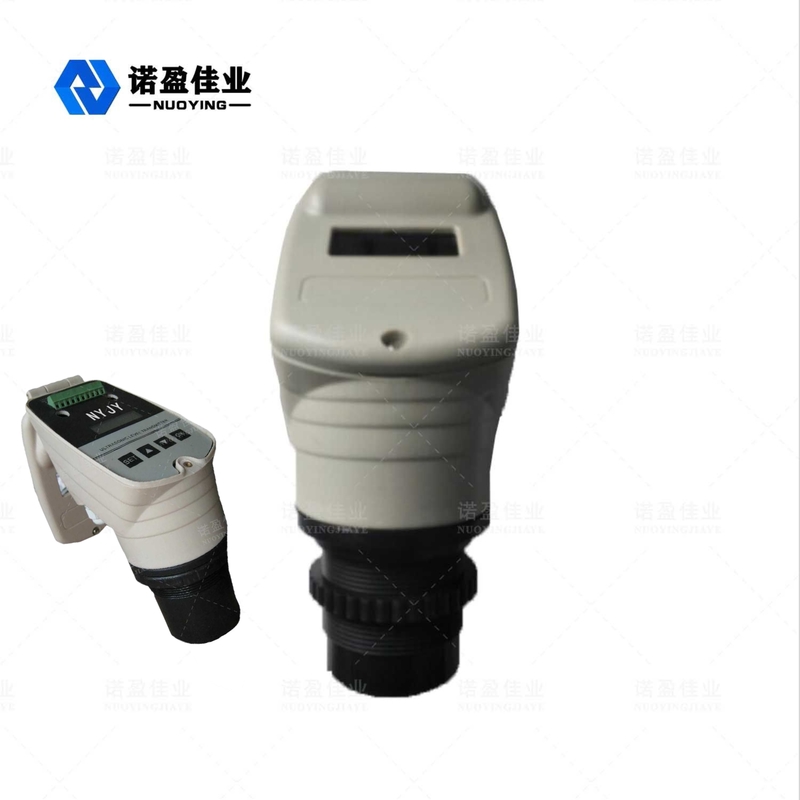

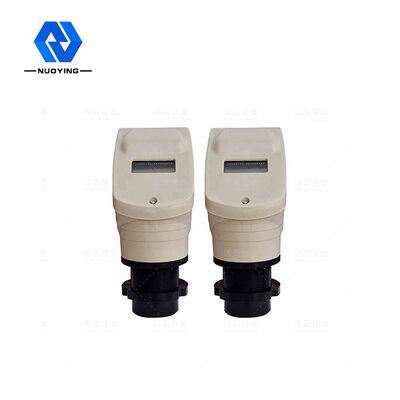

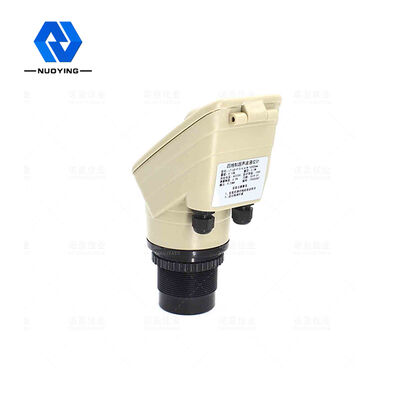

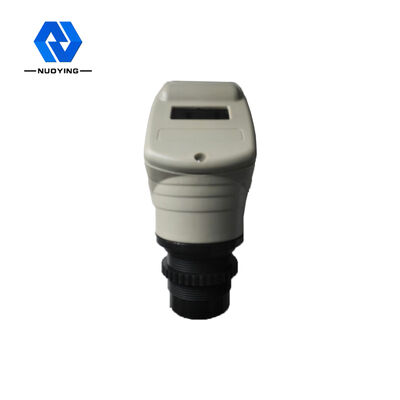

NYCSUL-501 उत्कृष्ट प्रदर्शन अल्ट्रासोनिक स्तर मीटर
एनवाईसीएसयूएल-501अल्ट्रासोनिक स्तर मीटर काम करने का सिद्धांत
अल्ट्रासोनिक स्तर गेज कंटेनर के शीर्ष पर स्थापित है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच मापी जाने वाली वस्तु को अल्ट्रासोनिक पल्स का एक बीम भेजती है।ध्वनि तरंग वस्तु की सतह से परिलक्षित होती है, और परावर्तित प्रतिध्वनि का हिस्सा जांच द्वारा प्राप्त किया जाता है और विद्युत संकेतों में परिवर्तित हो जाता है।अल्ट्रासोनिक तरंग के संचरण और अल्ट्रासोनिक तरंग के पुन: स्वागत और ज्ञात ध्वनि गति के बीच समय के अंतर के अनुसार स्तर परिवर्तन निर्धारित किया जाता है।माइक्रोवेव सिग्नल को इलेक्ट्रॉनिक उपकरण द्वारा संसाधित किया जाता है, अंत में, इसे भौतिक स्तर से संबंधित विद्युत संकेतों में परिवर्तित किया जाता है।
ठेठ आवेदन | तरल (कोई आंदोलन, फोम, वाष्पीकरण, आदि) |
उत्पाद मॉडल | एनवाईसीएसयूएल-501, एनवाईसीएसयूएल-502, एनवाईसीएसयूएल-503 |
जांच प्रकार | एकीकृत, विभाजन, विस्फोट प्रूफ, जंग रोधी और विस्फोट प्रूफ |
एंटीना सामग्री | पीपी, पीवीसी, पीटीएफई, 304 |
माप सीमा | 0~20m (एकीकृत), 0~40m (अलग), |
माप की सटीकता | <0.25% (मापने की सीमा<20m), <0.5% (मापने की सीमा>20m) |
प्रक्रिया तापमान | -20 ~ + 70 ℃ |
प्रक्रिया दबाव | - 0.1 ~ 0.1 एमपीए (सामान्य दबाव) |

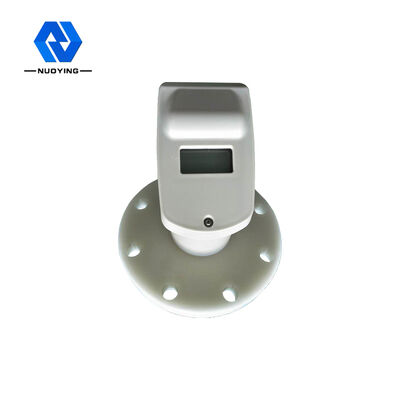

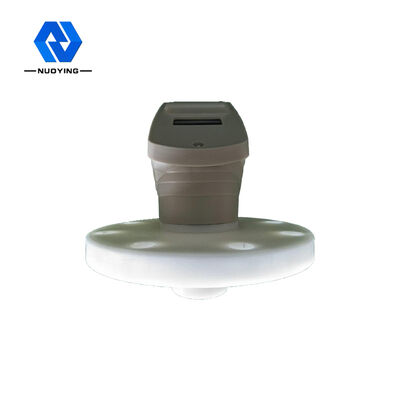

प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा (वैकल्पिक) |
बिजली की आपूर्ति | 24वीडीसी |
सिग्नल आउटपुट | 4...20mA/हार्ट/RS485/मॉडबस... |
प्रदर्शन प्रणाली | तरल स्तर और दूरी (खाली ऊंचाई) |
आउटपुट सेट करना | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
संरक्षण ग्रेड | आईपी 65, आईपी67, आईपी68 (वैकल्पिक) |
विस्फोट प्रूफ ग्रेड | Exia ll CT6 Ga, Exib II BT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित और डिज़ाइन किया जा सकता है!
एनवाईसीएसयूएल-501अल्ट्रासोनिक स्तर मीटरडिज़ाइन विशेषताएँ
◎ उचित डिजाइन, उत्कृष्ट प्रदर्शन, सरल संरचना, सुविधाजनक स्थापना, आदि;

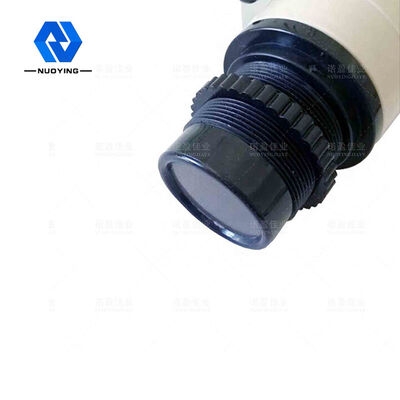

◎ उच्च संचारण शक्ति और उच्च संवेदनशीलता के साथ अल्ट्रासोनिक तरंग के लिए छोटे कोण की जांच का उपयोग किया जाता है;
◎ किसी भी बिंदु पर ऊपरी और निचली सीमा सेटिंग और अलार्म सेटिंग का उपयोग निरंतर तरल माप और तरल स्तर नियंत्रण के लिए किया जा सकता है।
