उत्पाद विवरण:
|
एंटीना सामग्री: | 304, 316 | ठेठ आवेदन: | तरल, इंटरफ़ेस माप |
---|---|---|---|
प्रक्रिया प्रेशरटरफेस: | -0.1 ~ 10.0 एमपीए | तापमान सटीकता: | -40~+200℃ |
उत्पाद मॉडल: | NYCZ500 | सिग्नल आउटपुट: | 4... 20mA/HART/RS485/Modbus |

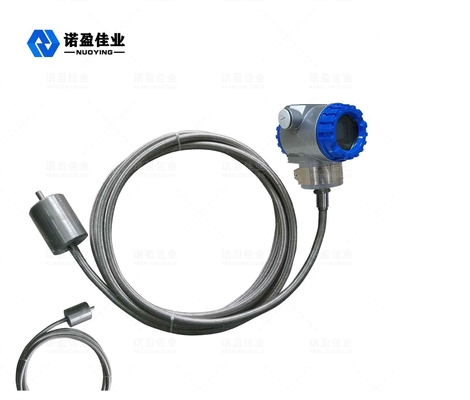

एंटीना प्रकार: | केबल प्रकार, पोल प्रकार | माप सीमा: | 0-50 ~ 5000 मिमी (केबल प्रकार: 25 मीटर) |
NYCZ500 उच्च परिशुद्धता और सुरक्षा मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर
NYCZ500 मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर कार्य सिद्धांत

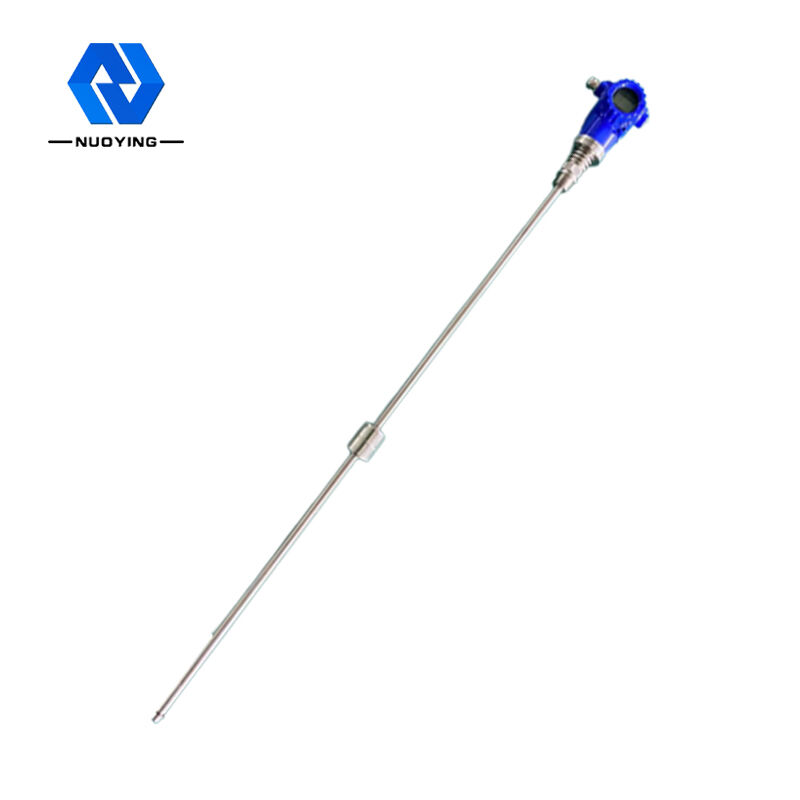

मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर का कार्य सिद्धांत चित्र में दिखाया गया है।उत्पाद में मुख्य रूप से मापने वाली रॉड, एक इलेक्ट्रॉनिक कक्ष और मापने वाली रॉड पर एक गैर-संपर्क फ़्लोटिंग बॉल आस्तीन होता है।मापने वाली छड़ में मैग्नेटोस्ट्रिक्टिव वायर (वेवगाइड वायर) लगाया जाता है।मापने वाली छड़ गैर-चुंबकीय स्टेनलेस स्टील ट्यूब से बनी होती है, जो वेवगाइड तार की बहुत अच्छी तरह से रक्षा करती है।
जब मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर काम कर रहा होता है, तो इलेक्ट्रॉनिक चैंबर में पल्स जनरेटर एक स्टार्टिंग पल्स भेजता है।जब यह शुरुआती पल्स वेवगाइड वायर में संचारित होता है, तो यह वेवगाइड वायर की दिशा में घूमते हुए एक घूर्णन चुंबकीय क्षेत्र उत्पन्न करता है।जब यह चुंबकीय क्षेत्र फ्लोट बॉल में स्थायी चुंबकीय क्षेत्र से मिलता है, तो यह एक मैग्नेटोस्ट्रिक्टिव स्ट्रेचिंग प्रभाव उत्पन्न करता है, जिससे वेवगाइड तार मुड़ जाता है और एक स्थिर गति यांत्रिक तरंग उत्पन्न करता है।यह यांत्रिक तरंग दो दिशाओं में फैलती है।मापने वाली छड़ के अंत तक पहुँचने वाली यांत्रिक तरंग को स्पंज द्वारा अवशोषित किया जाता है।इलेक्ट्रॉनिक कक्ष में वापस प्रेषित यांत्रिक तरंग को इलेक्ट्रॉनिक कक्ष में स्थापित ऊर्जा पिकअप तंत्र द्वारा महसूस किया जाता है और इसी वर्तमान नाड़ी में परिवर्तित किया जाता है।मापा तरल स्तर की ऊंचाई को सटीक रूप से मापने के लिए ऊर्जा पिकअप तंत्र दो दालों के बीच समय के अंतर की गणना करता है।
ठेठ आवेदन | तरल, इंटरफ़ेस माप |
उत्पाद मॉडल | एनवाईसीजेड500 |

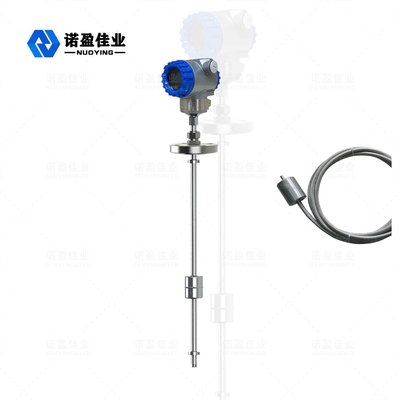

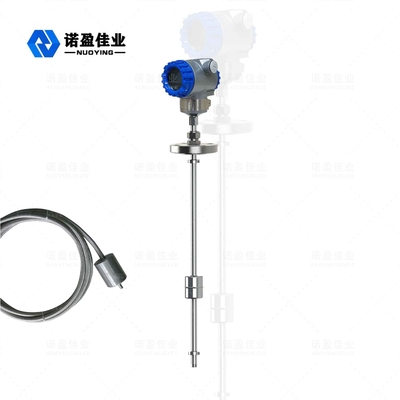

एंटीना प्रकार | केबल प्रकार, पोल प्रकार |
एंटीना सामग्री | 304,316 |
माप सीमा | 0-50 ~ 5000 मिमी (केबल प्रकार: 25 मी) |
माप की सटीकता | ± 0.5 मिमी |
बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
सिग्नल आउटपुट | 4...20mA/हार्ट/RS485/मॉडबस... |
वर्किंग करंट | 4...20mA |
लोड विशेषताएँ | जब लोड विशेषता करंट आउटपुट होता है, तो अधिकतम लोड प्रतिरोध 600Ω होता है;वोल्टेज आउटपुट के दौरान, अधिकतम भार प्रतिरोध 2mA है |
प्रक्रिया तापमान | -40 ~ + 200 ℃ |
प्रतिक्रिया समय | 0.2 ~ 5 एमएस |
प्रक्रिया दबाव | -0.1 ~ 10.0 एमपीए |
प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा (वैकल्पिक) |
संकल्प | ± 1 मिमी |
संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
विस्फोट विरोधी श्रेणी |
Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
नोट: उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित और डिज़ाइन किया जा सकता है!
NYCZ500 मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटरडिज़ाइन विशेषताएँ
◎ अधिक व्यापक प्रयोज्यता, कई जांच रूपों, कई प्रक्रिया कनेक्शन रूपों और कई उत्पादन सामग्रियों के साथ, जिन्हें अनुकूलित किया जा सकता है;
◎ मजबूत विश्वसनीयता: चूंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर वेवगाइड सिद्धांत को अपनाता है, इसलिए कोई यांत्रिक जंगम हिस्सा नहीं होता है, इसलिए कोई घर्षण और घिसाव नहीं होता है।पूरा कनवर्टर एक स्टेनलेस स्टील ट्यूब में संलग्न है, जो मापने वाले माध्यम से गैर-संपर्क है।सेंसर मज़बूती से काम करता है और इसकी लंबी सेवा जीवन है।
◎ उच्च परिशुद्धता: क्योंकि मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर वेवगाइड पल्स के साथ काम करता है, मापा विस्थापन काम के दौरान शुरुआती पल्स और एंडिंग पल्स के समय को मापकर निर्धारित किया जाता है, इसलिए माप सटीकता अधिक है, और रिज़ॉल्यूशन 0.01% से बेहतर है एफएस, जो एक सटीकता है जो अन्य सेंसर के साथ हासिल करना मुश्किल है।
◎ अच्छी सुरक्षा: मैग्नेटोस्ट्रिक्टिव लिक्विड लेवल मीटर में उच्च विस्फोट प्रूफ प्रदर्शन होता है, यह आंतरिक रूप से सुरक्षित और उपयोग करने के लिए सुरक्षित है, और विशेष रूप से रासायनिक कच्चे माल और ज्वलनशील तरल पदार्थों के माप के लिए उपयुक्त है।मैन्युअल माप की असुरक्षा से बचने के लिए माप के दौरान टैंक कवर को खोलना अनावश्यक है।
◎ मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर स्थापित करना और बनाए रखना आसान है: मैग्नेटोस्ट्रिक्टिव तरल स्तर मीटर आमतौर पर टैंक टॉप पर मौजूदा पाइप छिद्र के माध्यम से स्थापित किया जाता है, विशेष रूप से भूमिगत भंडारण टैंकों और भंडारण टैंकों की स्थापना के लिए उपयुक्त है जिन्हें ऑपरेशन में डाल दिया गया है, और कर सकते हैं स्थापना प्रक्रिया के दौरान सामान्य उत्पादन को प्रभावित नहीं करता है।
