उत्पाद विवरण:
|
| उत्पाद मॉडल: | एनवाईआरडी809 | एंटीना प्रकार: | हॉर्न प्रकार |
|---|---|---|---|
| एंटीना सामग्री: | 304 | ठेठ आवेदन: | विभिन्न ठोस |
| माप सीमा: | 0-30M | माप की सटीकता: | 0.05% ~ 0.1% एफ.एस |
| प्रक्रिया तापमान: | - 40~+1200 ℃ | प्रक्रिया दबाव: | -0.1～2.0MPa |

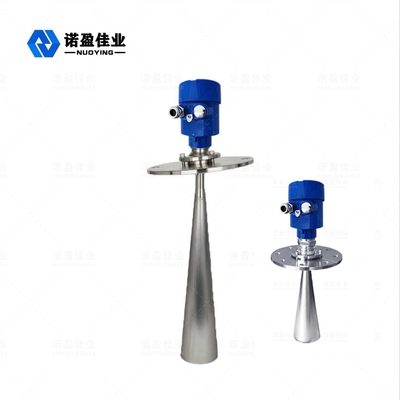

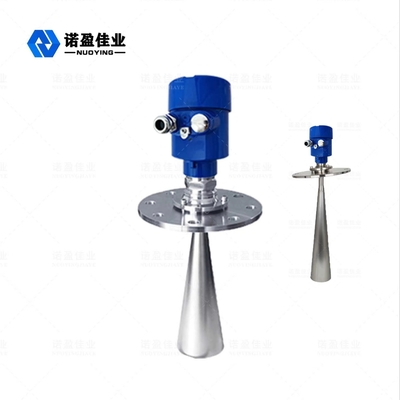

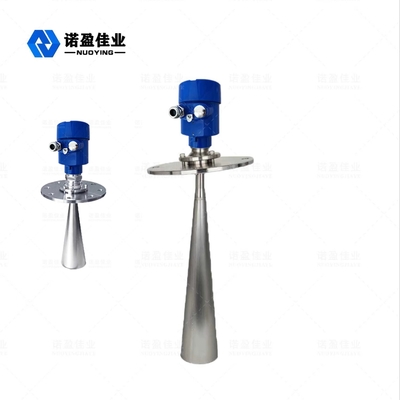

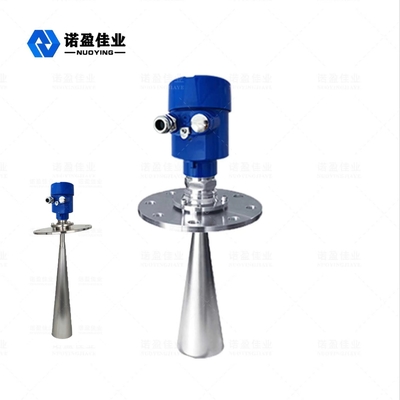

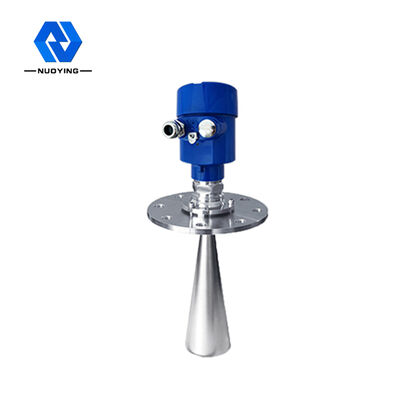

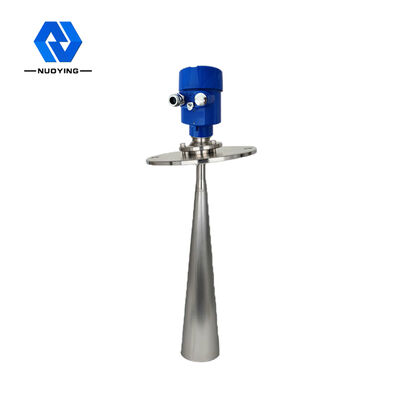

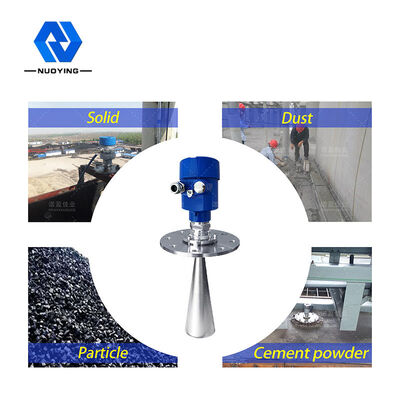

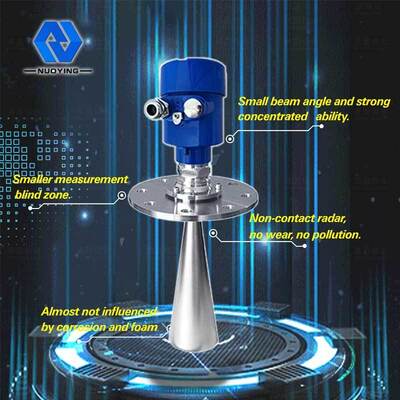

26G रडार लेवल मीटर NYRD809 स्मॉल ब्लाइंड जोन हाई फ्रीक्वेंसी
26G रडार स्तर मीटर कार्य सिद्धांत
रडार स्तर का एंटीना संकीर्ण माइक्रोवेव स्पंदों को प्रसारित करता है, जो एंटीना के माध्यम से नीचे की ओर प्रेषित होते हैं।जब नाड़ी तरंग मापा माध्यम की सतह को छूती है, तो यह वापस परावर्तित होती है और ऐन्टेना प्रणाली द्वारा फिर से प्राप्त होती है।संकेत इलेक्ट्रॉनिक सर्किट भाग में प्रेषित होता है और स्वचालित रूप से एक स्तर संकेत में परिवर्तित हो जाता है (क्योंकि नाड़ी प्रसार की गति बहुत तेज होती है, विद्युत चुम्बकीय तरंग को लक्ष्य तक पहुंचने में लगने वाला समय और प्रतिबिंब के बाद रिसीवर में वापस आने में लगभग तात्कालिक होता है)।
डेटम प्लेन को मापना: धागे की निचली सतह या निकला हुआ किनारा की सीलिंग सतह।
नोट: रडार स्तर टाइमर का उपयोग करते समय, यह सुनिश्चित किया जाना चाहिए कि उच्चतम स्तर अंधा क्षेत्र (चित्र में डी में दिखाया गया क्षेत्र) में प्रवेश नहीं कर सकता है।
26G रडार स्तर मीटर तकनीकी मापदंड
|
विशिष्ट आवेदन पत्र |
विभिन्न ठोस (अनाज, कंकड़, लौह अयस्क, कोयला, आदि) |
| उत्पाद मॉडल | एनवाईआरडी809 |
|
एंटीना प्रकार |
रॉड प्रकार, पानी ड्रॉप प्रकार, फ्लैट प्लेट प्रकार, सींग प्रकार, पॉलिश सतह प्रकार, लेंस प्रकार |
| एंटीना सामग्री | पीटीएफई, 304, 316, पीपी, पीएफए |
| माप सीमा | 10 मी, 20 मी, 30 मी, 35 मी, 40 मी, 80 मी |
| माप की सटीकता | 0.05% ~ 0.1% एफ.एस |
| बिजली की आपूर्ति | 24VDC (दो तार, चार तार), 220VAC |
| सिग्नल आउटपुट | 4... 20mA/हार्ट/RS485/मॉडबस |
| प्रक्रिया तापमान | - 40~+1200 ℃ |
| प्रक्रिया दबाव | - 0.1 ~ 2.0 एमपीए |
| प्रक्रिया कनेक्शन | धागा, ब्रैकेट, निकला हुआ किनारा, सैनिटरी क्लैंप (वैकल्पिक) |
| विद्युत इंटरफ़ेस | एम 20 × 1.5, 1/2 "एनपीटी |
| संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
| विस्फोट प्रूफ ग्रेड | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
टिप्पणी: अनुकूलित उत्पादों को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार डिज़ाइन किया जा सकता है!
