उत्पाद विवरण:
|
धमाका प्रूफ ग्रेड: | ExiaⅡCT6 गा | संरक्षण वर्ग: | आईपी65,आईपी67 |
---|---|---|---|
छिलके की सामग्री: | पॉलीप्रोपाइलीन / एल्युमिनियम | दिखाना: | एलसीडी |
आउटपुट सेट करना: | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग | प्रदर्शन प्रणाली: | तरल स्तर, दूरी (खाली ऊंचाई) |
सिग्नल आउटपुट: | 4...20mA/हार्ट/RS485... | प्रक्रिया कनेक्शन: | धागा, निकला हुआ किनारा, ब्रैकेट बढ़ते (वैकल्पिक) |
हाई लाइट: | अल्ट्रासोनिक लेवल सेंसर 40KHz,100KHz अल्ट्रासोनिक लेवल ट्रांसमीटर,वॉटर टैंक अल्ट्रासोनिक लेवल सेंसर |

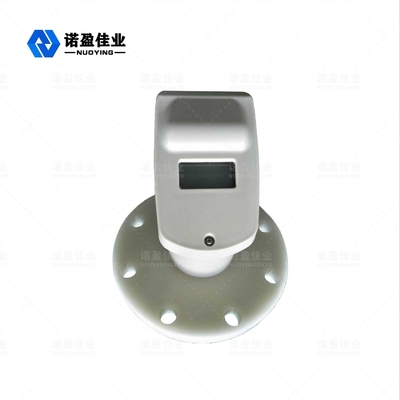

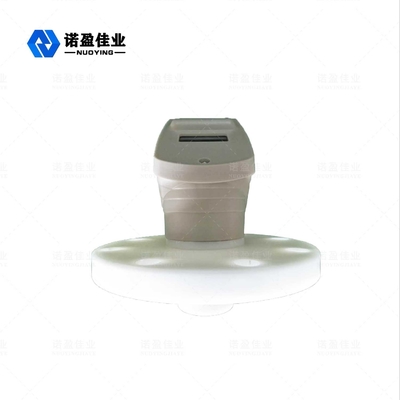

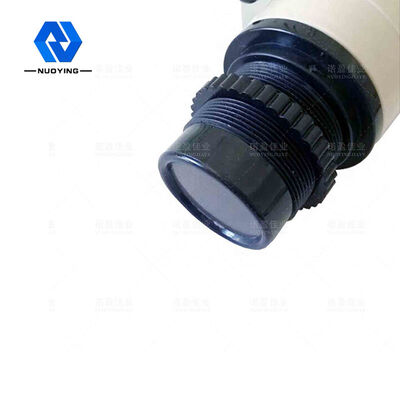

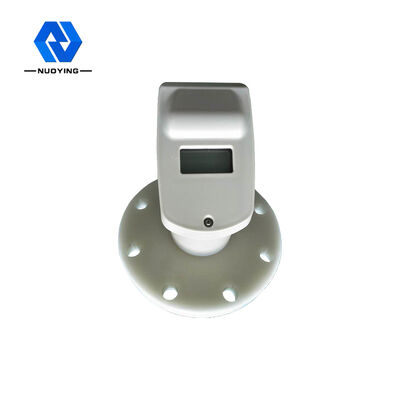

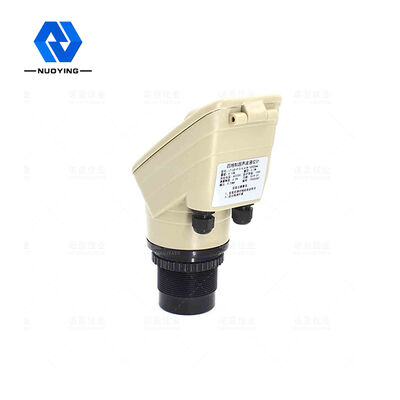

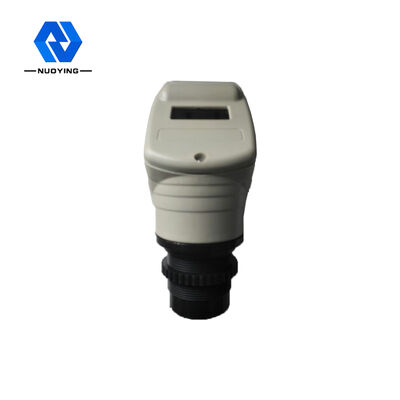

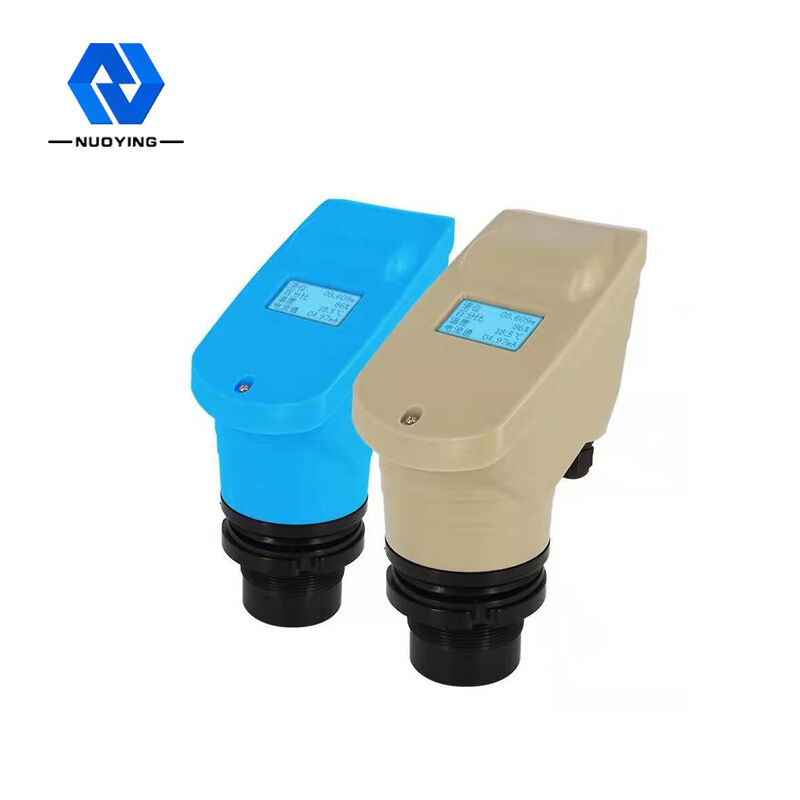

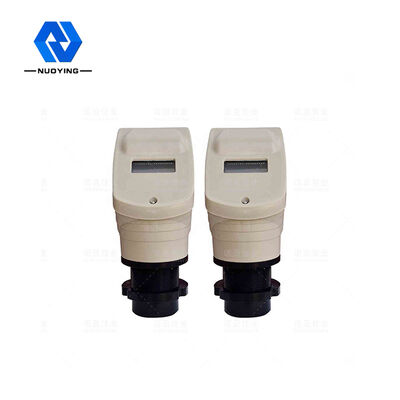

पानी की टंकी IP67 के लिए NYCSUL-501 40KHz 100KHz अल्ट्रासोनिक स्तर सेंसर
अल्ट्रासोनिक स्तर ट्रांसमीटर
अल्ट्रासोनिक स्तर मीटर माइक्रोप्रोसेसर द्वारा नियंत्रित एक डिजिटल स्तर मीटर है।सेंसर (ट्रांसड्यूसर) द्वारा बनाई गई अल्ट्रासोनिक पल्स की माप में, एक ही सेंसर प्राप्त करने वाले तरल सतह प्रतिबिंब के बाद ध्वनि तरंगें, पीजोइलेक्ट्रिक क्रिस्टल द्वारा विद्युत संकेतों में परिवर्तित हो जाती हैं, और सेंसर को गणना करने के लिए संचारण और समय प्राप्त करने के बीच ध्वनि तरंगों द्वारा तरल की सतह पर मापी गई दूरी।गैर-संपर्क माप के उपयोग के कारण, मापा माध्यम लगभग असीमित है, विभिन्न प्रकार के तरल और ठोस सामग्री ऊंचाई माप में व्यापक रूप से उपयोग किया जा सकता है।
अल्ट्रासोनिक स्तर ट्रांसमीटरतकनीकी मापदंड
ठेठ आवेदन | तरल स्तर माप |
आवृति सीमा | 40 Khz,100 किलोहर्ट्ज़ |
जांच प्रकार | एकीकृत |
जांच सामग्री | पीपी / पीवीसी / पीटीएफई / 304 (वैकल्पिक) |
माप सीमा | 0~20 मीटर |
माप सटीकता | <0.25% (रेंज<20मी) |
मापने का कोण | 10° |
बिजली की आपूर्ति | 24वीडीसी,220VAC |
प्रक्रिया तापमान | (-20-70℃) |
प्रक्रिया का दबाव | सामान्य दबाव |
प्रक्रिया कनेक्शन | धागा, निकला हुआ किनारा, ब्रैकेट बढ़ते (वैकल्पिक) |
सिग्नल आउटपुट | 4...20mA/हार्ट/RS485... |
प्रदर्शन प्रणाली | तरल स्तर, दूरी (खाली ऊंचाई) |
आउटपुट सेट करना | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
दिखाना | एलसी डी |
छिलके की सामग्री | पॉलीप्रोपाइलीन / एल्यूमीनियम |
संरक्षण वर्ग | आईपी65, आईपी67 |
धमाका-सबूतग्रेड | एक्सियाⅡसीटी6 गा |
अल्ट्रासोनिक स्तर ट्रांसमीटरमाप सिद्धांत
अल्ट्रासोनिक स्तर मीटर कंटेनर के शीर्ष पर स्थापित है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच वस्तु को मापने के लिए अल्ट्रासोनिक दालों की एक किरण का उत्सर्जन करती है, ध्वनि तरंग वस्तु की सतह से परिलक्षित होती है, और परावर्तित प्रतिध्वनि का हिस्सा जांच द्वारा प्राप्त किया जाता है और एक में परिवर्तित हो जाता है विद्युत संकेत, जो अल्ट्रासोनिक तरंग के अनुसार पुन: प्रसारित होता है।भौतिक स्तर के परिवर्तन को निर्धारित करने के लिए पुन: स्वागत और ध्वनि की ज्ञात गति के समय के अंतर का उपयोग किया जाता है।माइक्रोवेव सिग्नल को इलेक्ट्रॉनिक डिवाइस द्वारा संसाधित किया जाता है और अंत में सामग्री स्तर से संबंधित विद्युत सिग्नल में परिवर्तित किया जाता है।
