उत्पाद विवरण:
|
| एंटीना सामग्री: | पीटीएफई, 304 + पीटीएफई | माप सीमा: | 0.08-150m |
|---|---|---|---|
| माप की शुद्धता: | 0.05%-0.1% एफएस | बिजली की आपूर्ति की वोल्टेज: | 24VDC, 220VAC |
| सिग्नल आउटपुट: | 4...20mA/HART/RS485/मोडबस... | प्रक्रिया तापमान: | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥260 ℃ अनुकूलित किया जा सकता है) |
| प्रक्रिया दबाव: | -0.1~2.0MPa | सुरक्षा के स्तर: | IP65, IP67, IP68 (वैकल्पिक) |
| हाई लाइट: | 80G मापने वाला रडार स्तर मीटर,रडार स्तर मीटर रिमोट डिबगिंग,रडार स्तर ट्रांसमीटर 150 मीटर |
||

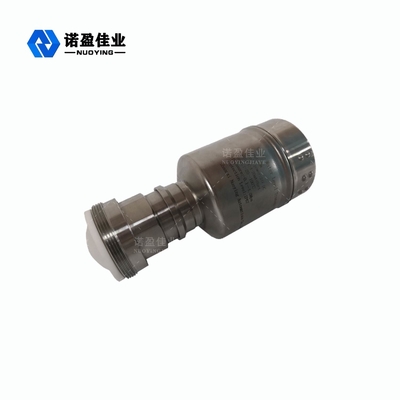

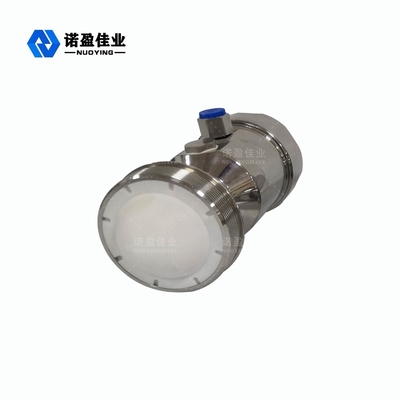

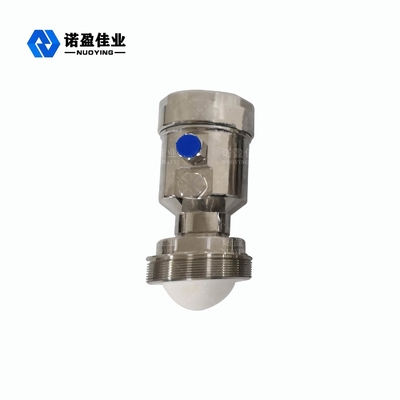

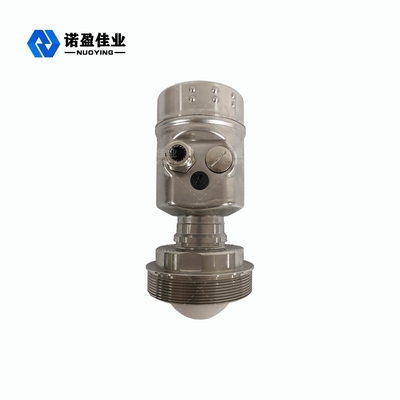

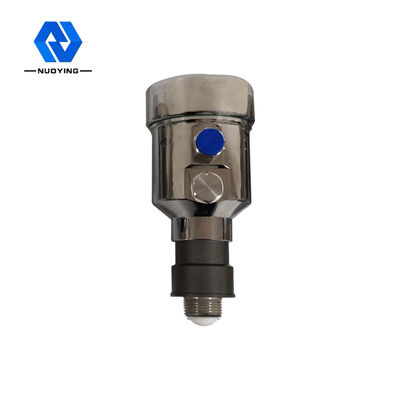

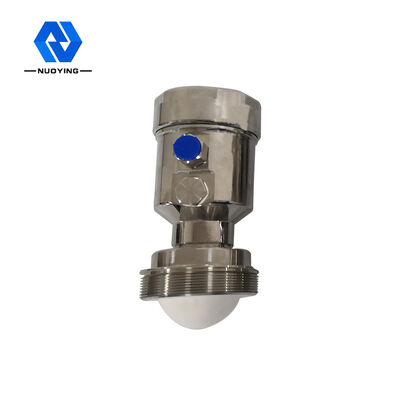

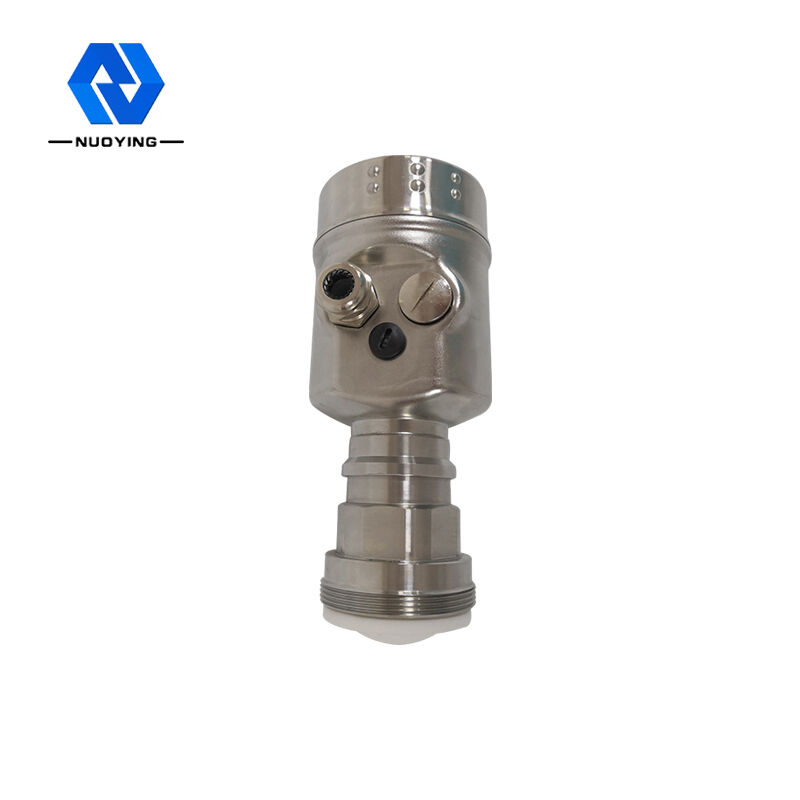

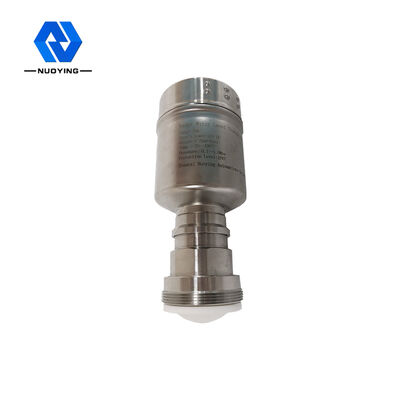

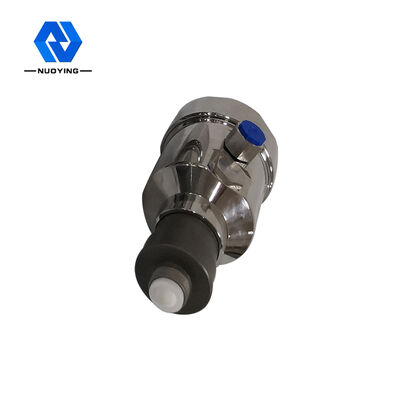

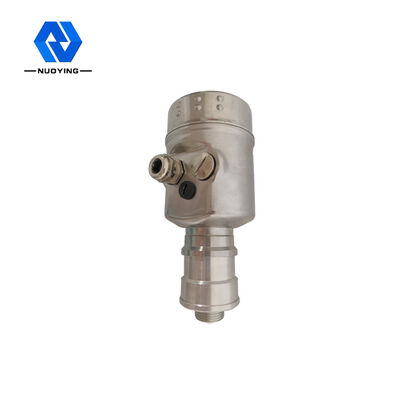

NYRD900 80G उच्च परिशुद्धता मापने वाला रडार स्तर मीटर समर्थन रिमोट डिबगिंग
80G उच्च परिशुद्धता मापने वाला रडार स्तर मीटर समर्थन रिमोट डिबगिंगकाम करने का सिद्धांत
NYRD900 FMCW रडार उत्पाद (मिलीमीटर-वेव रडार के रूप में भी जाना जाता है), क्यू-बैंड रडार की तुलना में उच्च आवृत्ति वाले मिलीमीटर-वेव बैंड के उपयोग के कारण, लंबी दूरी के लक्ष्य का पता लगाने, मजबूत धुएं और धूल मुक्त वातावरण में उपयोग किया जा सकता है। , लंबी दूरी की इमेजिंग, मल्टी-स्पेक्ट्रल इमेजिंग और अन्य पहलू।महत्वपूर्ण अनुप्रयोग, और माइक्रोवेव रडार से छोटे लक्ष्यों का पता लगा सकते हैं और उच्च रिज़ॉल्यूशन और मजबूत गोपनीयता के साथ अधिक सटीक स्थिति प्राप्त कर सकते हैं।
80G उच्च परिशुद्धता मापने वाला रडार स्तर मीटर समर्थन रिमोट डिबगिंगडिजाइन सुविधा
1. अच्छा क्षणिक प्रदर्शन: एक अधिक कॉम्पैक्ट आरएफ संरचना, उच्च शोर-संकेत अनुपात प्राप्त करने के लिए स्वयं विकसित सीएमओएस मिलीमीटर-लहर आरएफ चिप के आधार पर।
2. 5GHz काम कर रहे बैंडविड्थ उत्पाद को उच्च माप संकल्प अनुपात और माप सटीकता बनाता है
3. सुसंगतता: एक सुसंगत वर्तमान-संचालित द्विध्रुवीय सदमे पीढ़ी या एक सुसंगत लेजर पल्स पीढ़ी का एक गैर-रेखीय अंतर आवृत्ति प्रभाव
4. कम ऊर्जा: मिलीमीटर तरंग फोटॉन ऊर्जा में केवल कुछ मिलीइलेक्ट्रॉन वोल्ट होता है, कोई एक्स-रे आयनीकरण और पता लगाने वाले पदार्थ का विनाश नहीं होगा, इसलिए पता लगाने वाले पदार्थ को नष्ट करना आसान नहीं है
5. मजबूत पैठ: गैर-ध्रुवीय पदार्थों के लिए मजबूत पैठ।कई अधातु अध्रुवीय पदार्थ इस बैंड में कम किरणों को अवशोषित करते हैं और इसलिए, सामग्री की आंतरिक संरचना की जांच के लिए इसका उपयोग किया जा सकता है।उदाहरण के लिए, सिरेमिक / कार्डबोर्ड / प्लास्टिक उत्पाद / फोम विद्युत चुम्बकीय विकिरण के इस बैंड के लिए पारदर्शी हैं, और इसका उपयोग हवाई अड्डे / स्टेशन सुरक्षा निगरानी के लिए भी किया जा सकता है, जैसे मशीनरी / विस्फोटक और दवाओं की खोज, या सर्किट बोर्ड वेल्डिंग का पता लगाने के लिए।
6. ध्रुवीय अणुओं द्वारा अवशोषित करने में आसान: इस बैंड में गैर-सजातीय पदार्थों में कम प्रकीर्णन होता है, और जल वाष्प सामग्री का पता लगा सकता है और माप सकता है।आप सामग्री संरचना का अध्ययन भी कर सकते हैं या उनके विशिष्ट प्रोफाइल का विश्लेषण करके गुणवत्ता नियंत्रण कर सकते हैं।
7. बड़ी मापने की सीमा, छोटा अंधा क्षेत्र।अधिकतम सीमा 120 मीटर तक पहुंच सकती है, और अंधा क्षेत्र 8 सेमी तक पहुंच सकता है।
80G उच्च परिशुद्धता मापने वाला रडार स्तर मीटर समर्थन रिमोट डिबगिंगतकनीकी मापदंड
|
ठेठ आवेदन |
विद्युत चुम्बकीय तरंग उत्सर्जन कोण 3 डिग्री से कम है, जो संकीर्ण स्थान या गाइड वेव ट्यूब माप के लिए उपयुक्त है |
| बड़े भंडारण टैंक (150 मीटर) और छोटे भंडारण टैंक (छोटे अंधा क्षेत्र) के लिए उपयुक्त | |
| उच्च परिशुद्धता, उच्च स्वच्छता स्तर और माप के अन्य अवसर | |
| जटिल प्रक्रिया की स्थिति (सरगर्मी, हीटिंग रॉड, सीढ़ी, तैरती छत, मजबूत धूल, मजबूत भाप, आदि) | |
| उत्पाद मॉडल | एनवाईआरडी900 |
| उत्सर्जन आवृत्ति | 76GHz-81GHz, FM स्कैनिंग आवृत्ति चौड़ाई 5GHz है |
| एंटीना फॉर्म | लेंस एंटीना, एंटीकोर्सोसियन प्रकार, लेंसयुक्त एंटीना |
| एंटीना सामग्री | पीटीएफई, 304 + पीटीएफई |
| माप सीमा | 0.08-150m |
| माप की सटीकता | 0.05%-0.1% एफएस |
| बिजली की आपूर्ति की वोल्टेज | 24VDC, 220VAC |
| सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
| प्रक्रिया तापमान | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥260 ℃ अनुकूलित किया जा सकता है) |
| प्रक्रिया दबाव | -0.1~2.0MPa |
| प्रक्रिया जुड़ाव | पेंच धागा, ब्रैकेट, निकला हुआ किनारा, clamps (वैकल्पिक) |
| सुरक्षा के स्तर | IP65, IP67, IP68 (वैकल्पिक) |
| विस्फोट प्रूफ वर्गीकरण | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
