उत्पाद विवरण:
|
पावर ऑपरेटिंग रेंज: | 24 वी डी सी | जांच प्रक्रिया तापमान: | -40 डिग्री सेल्सियस ~ 150 डिग्री सेल्सियस |
---|---|---|---|
स्थिरता: | कोई गतिविधि नहीं, भागों को पहनना आसान नहीं है | संरक्षण वर्ग: | आईपी67 |
प्रक्रिया कनेक्शन: | निकला हुआ किनारा (वैकल्पिक) | धमाका प्रूफ ग्रेड: | Exia II CT6 Ga (वैकल्पिक) |
सिग्नल आउटपुट: | 4…20mA /HART/RS485/ मोडबस। | प्रक्रिया दबाव: | -0.1 ~2.5MPa |
हाई लाइट: | सर्किट आरएफ प्रवेश स्तर ट्रांसमीटर,संक्षारक तरल आरएफ प्रवेश स्तर स्विच,आईपी 67 प्रवेश प्रकार आरएफ ट्रांसमीटर |

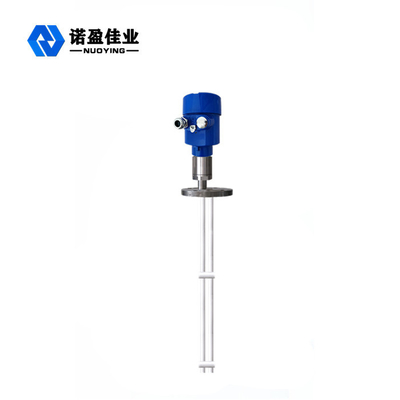

मजबूत संक्षारक तरल के लिए अद्वितीय सर्किट डिजाइन आरएफ प्रवेश स्तर ट्रांसमीटर
का कार्य सिद्धांतमजबूत संक्षारक तरल के लिए अद्वितीय सर्किट डिजाइन आरएफ प्रवेश स्तर ट्रांसमीटर
सामग्री स्तर मीटर इलेक्ट्रॉनिक सर्किट से जांच पर कम-शक्ति रेडियो आवृत्ति संकेत उत्पन्न करने के लिए उच्च आवृत्ति तकनीक का उपयोग करता है।जांच एक संवेदनशील तत्व के रूप में कार्य करती है और इलेक्ट्रॉनिक सर्किट में सामग्री स्तर के ढांकता हुआ स्थिरांक के कारण होने वाले सिग्नल परिवर्तनों को वापस फीड करती है;इन परिवर्तनों में समाई और चालन का परिवर्तन शामिल है, इसलिए प्रतिक्रिया (कैपेसिटिव रिएक्शन और प्रतिबाधा के व्यापक परिवर्तन का संकेत) को इलेक्ट्रॉनिक सर्किट में संसाधित किया जाता है;प्रतिक्रिया के परिवर्तन के कारण ध्रुव पर उच्च आवृत्ति संकेत का चरण बदल जाता है।इसलिए, ध्रुव पर उच्च आवृत्ति संकेत और इलेक्ट्रॉनिक सर्किट में संदर्भ संकेत के बीच का चरण अंतर भी बदल जाता है।परिवर्तन संसाधित होने के बाद, ड्राइव आउटपुट सर्किट यह पता लगाने के लिए अलार्म सिग्नल भेजता है कि साइलो में सामग्री है या नहीं।
डिज़ाइन विशेषताएँमजबूत संक्षारक तरल के लिए अद्वितीय सर्किट डिजाइन आरएफ प्रवेश स्तर ट्रांसमीटर की
एंटी हैंगिंग: अद्वितीय ड्राइविंग शील्ड सर्किट डिजाइन एंटी हैंगिंग क्षमता में सुधार करता है
बिजली आपूर्ति रेंज: बिजली आपूर्ति कार्य सीमा: 13 ~ 35vdc
◎ जांच प्रक्रिया तापमान: - 100 ℃ ~ 800 ℃
कोई मृत क्षेत्र माप नहीं, दस सेंटीमीटर या कई सेंटीमीटर से अधिक के भौतिक स्तर माप अवसरों की एक बड़ी श्रृंखला पर लागू किया जा सकता है
अधिकतम मापने की सीमा सौ मीटर, यहां तक कि सैकड़ों मीटर तक भी पहुंच सकती है
चिपचिपा सामग्री इंटरफ़ेस माप इस उपकरण का एक बड़ा फायदा है
स्थिर और विश्वसनीय आउटपुट, फ्लाई ऐश के लिए प्रतिरोधी, गिरने वाली सामग्री, जल वाष्प, क्रिस्टलीकरण और मोम
कोई हलचल नहीं, पहनने में आसान कोई भाग नहीं, कोई नियमित सफाई, रखरखाव और डिबगिंग नहीं
तकनीकी मापदंडमजबूत संक्षारक तरल के लिए अद्वितीय सर्किट डिजाइन आरएफ प्रवेश स्तर ट्रांसमीटर की
ठेठ आवेदन | तरल (जंग, चालकता, कम ढांकता हुआ स्थिरांक, सरगर्मी, इंटरफ़ेस, विद्युत निर्जलीकरण, चिपचिपाहट, गहरा कुआँ, अल्ट्रा बड़ी रेंज और अन्य अवसर) |
धूल (चालकता, इन्सुलेट पाउडर, आदि) | |
ठोस (चालकता, इन्सुलेट, अल्ट्रा-उच्च तापमान इन्सुलेट ठोस, आदि) | |
उत्पाद मॉडल
|
NYSP-M16 NYSP-M17 NYSP-M18 NYSP-M19 NYSP-M20 NYSP-M21 NYSP-M22 NYSP-M23 NYSP-M24 |
एंटीना फॉर्म
|
सॉफ्ट केबल, इंसुलेटेड सॉफ्ट केबल, नॉन इंसुलेटेड सॉफ्ट केबल, हार्ड रॉड, इंसुलेटेड हार्ड रॉड, दोनों सिरों पर इंसुलेटेड हार्ड रॉड, बेलनाकार हार्ड रॉड |
एंटीना सामग्री | पीटीएफई, 304,316 |
माप सीमा | 3 मीटर, 20 मीटर (गहरा कुआं सैकड़ों मीटर माप सकता है और अनुकूलित किया जा सकता है) |
वेवलेंथ | 635-650 मिमी |
मापन परिशुद्धता | 0.05% ~ 0.1% एफएस |
बिजली की आपूर्ति | 24वीडीसी |
सिग्नल आउटपुट |
4...20mA/HART/ RS485/मोडबस…. |
प्रक्रिया तापमान | -40 ~ + 130 ℃, -100 ~ + 200 ℃, -40 ~ + 260 ℃, -50 ~ + 500 ℃; |
प्रक्रिया दबाव |
-0.1~1.6MPa,-0.1~4.0MPa, -0.1~6.3MPa |
प्रक्रिया कनेक्शन | पेंच धागा, निकला हुआ किनारा (चयन योग्य) |
विद्युत इंटरफ़ेस | एम20*1.5,½ एनपीटी |
सुरक्षा के स्तर | IP65, IP67, IP68 (चयन योग्य) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाणपत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
