उत्पाद विवरण:
|
अनुप्रयोग: | इंटरफ़ेस, बिजली बंद, मजबूत मिश्रण अवसर | जांच प्रकार: | हार्ड इंसुलेटिंग रॉड |
---|---|---|---|
माप सीमा: | 0~6m | प्रक्रिया कनेक्शन: | पेंच धागा, निकला हुआ किनारा (वैकल्पिक), |
संरक्षण ग्रेड: | प्रदर्शन उपकरण IP67, IP67 | परिचालन तापमान: | -40~150℃ |
सिग्नल आउटपुट: | 4-20mA, 4-20mA / HART (दो तार / चार तार) | बिजली की आपूर्ति: | (13-35)वीडीसी |
हाई लाइट: | 6 मीटर आरएफ प्रवेश स्तर ट्रांसमीटर,रॉड प्रकार स्तर ट्रांसमीटर हार्ड इन्सुलेटिंग,6 मीटर आरएफ बिंदु स्तर सेंसर |

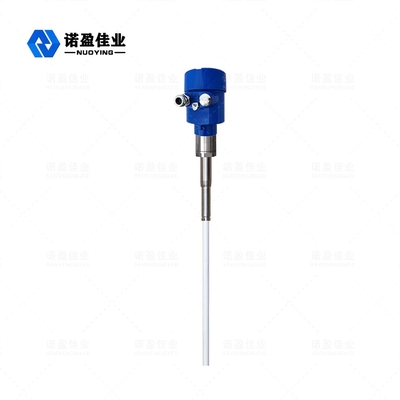

एनवाईएसपी-जेड23 आरएफ प्रवेश स्तर मीटर
NYSP-Z23 Rf प्रवेश कैपेसिटिव से विकसित एक नई स्तर की नियंत्रण तकनीक है, जो अधिक विश्वसनीय, अधिक सटीक और अधिक व्यापक रूप से लागू होती है।यह कैपेसिटिव लेवल टेक्नोलॉजी का अपग्रेड है।तथाकथित आरएफ प्रवेश का अर्थ है बिजली में प्रतिबाधा का पारस्परिक, जो प्रतिरोधक घटकों, कैपेसिटिव घटकों और अवधारणात्मक घटकों से बना है।आरएफ उच्च आवृत्ति रेडियो स्पेक्ट्रम है, इसलिए आरएफ प्रवेश को उच्च आवृत्ति रेडियो तरंगों के साथ प्रवेश के माप के रूप में समझा जा सकता है।जब उपकरण काम कर रहा होता है, तो उपकरण का सेंसर छिड़काव दीवार और मापा माध्यम के साथ एक प्रवेश मूल्य बनाता है।जब वस्तु स्तर बदलता है, तो प्रवेश मूल्य तदनुसार बदल जाता है।सर्किट इकाई वस्तु स्तर माप का एहसास करने के लिए मापा प्रवेश मूल्य को वस्तु स्तर सिग्नल आउटपुट में परिवर्तित करती है।
आरएफ प्रवेश स्तर मीटरतकनीकी मापदण्ड
अनुप्रयोग | इंटरफ़ेस, बिजली बंद, मजबूत मिश्रण अवसर |

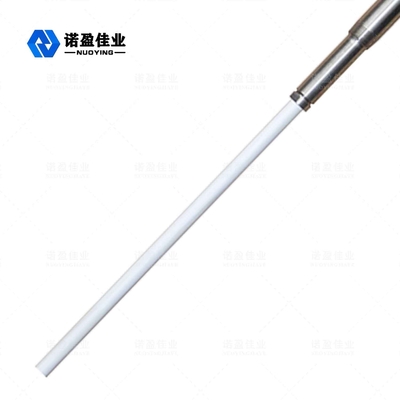

जांच प्रकार | हार्ड इंसुलेटिंग रॉड |
माप सीमा | 0~6m |
प्रक्रिया तापमान | -40~150℃ |
परिवेश का तापमान | -40 ℃ ~ + 70 ℃ |
भंडारण तापमान | -20 ℃ ~ + 65 ℃ |
प्रक्रिया दबाव | -0.1~2.5MPa |
बिजली की आपूर्ति | (13-35) वीडीसी |
सिग्नल आउटपुट | 4...20mA/HART/RS485/मोडबस... |
प्रक्रिया कनेक्शन | धागा / निकला हुआ किनारा (चयनात्मक) |
संरक्षण वर्ग | आईपी67 |
धमाका प्रूफ ग्रेड | ExiaⅡCT6 (चयनात्मक) |
विलंब: | 0 ~ 30 एस समायोज्य |
मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!
आरएफ प्रवेश स्तर मीटरऑपरेटिंग सिद्धांत
पारंपरिक कैपेसिटिव सामग्री स्तर मीटर, स्तर बढ़ने के साथ, सामग्री कवर जांच, जांच और माध्यम (प्रवाहकीय सामग्री) के बीच या जांच और ट्यूब दीवार समाई (इन्सुलेशन सामग्री) के बीच कैपेसिटेंस सर्किट का मूल्य बढ़ता है। स्तर के परिवर्तन के कारण असंतुलन ने एक समाई पुल का नेतृत्व किया, इसलिए समाई मूल्य का परिवर्तन परीक्षण की जा रही सामग्री के ढांकता हुआ स्थिरांक पर निर्भर करता है। फिर सिग्नल का पता लगाने, प्रवर्धन और अंत में संबंधित सिग्नल आउटपुट के माध्यम से। कैपेसिटिव सामग्री स्तर मीटर, हालांकि, कुछ हैं नुकसान, खासकर जब जांच लटक रही है तो माप परिणाम को गंभीरता से प्रभावित करेगा।
रेडियो आवृत्ति प्रवेश माप प्रौद्योगिकी स्तर माप प्रौद्योगिकी के अद्वितीय फायदे हैं। हालांकि कैपेसिटेंस माप प्रौद्योगिकी की सामान्य अवधारणा समान है, लेकिन इलेक्ट्रॉनिक इकाई में आरएफ प्रवेश प्रौद्योगिकी ड्राइविंग - शील्ड और चॉपिंग सर्किट में शामिल हो गई है, इस प्रकार प्रतिबाधा और कैपेसिटिव रिएक्शन मापन का एहसास हो सकता है अकेले। भौतिकी के नियमों की गणना के माध्यम से, कोई भी सामग्री प्रतिबाधा के कैपेसिटिव रिएक्शन के आकार के बराबर होती है, इसलिए हैंगिंग द्वारा मापा जा सकता है और चरण-स्थानांतरण दोलन सर्किट के प्रभाव को कुल आउटपुट से हटा दिया जाता है।
आरएफ प्रवेश स्तर मीटर सेंसर आरएफ सिग्नल के परिवर्तन के कारण जांच स्तर परिवर्तन के माध्यम से टैंक की लोडिंग में स्थापित होता है। ड्राइविंग - जांच अंत की ढाल फांसी लूप द्वारा गठित रेडियोफ्रीक्वेंसी वर्तमान को रोक सकती है, उपकरण माप की सटीकता सुनिश्चित करती है।
उच्च परिशुद्धता माप परिणामों की आरएफ प्रवेश तकनीक, और जांच लटकने से प्रभावित नहीं है, वर्तमान में सबसे व्यापक रूप से इस्तेमाल किया जाने वाला अवसर एक माप तकनीक है। कम तापमान से 100 ℃ से 800 ℃ उच्च तापमान, वैक्यूम से 6.3 एमपीए दबाव स्थितियों तक, से बड़े पैमाने पर अल्ट्रा शॉर्ट रेंज, सामान्य अनुप्रयोग कर सकते हैं, और विभिन्न प्रकार की सामग्री पर लागू किया जा सकता है।
आरएफ प्रवेश स्तर मीटरडिज़ाइन विशेषताएँ
◎ अद्वितीय ड्राइविंग - ढाल सर्किट डिजाइन फांसी का विरोध करने की क्षमता में सुधार कर सकता है
मैंकोई मृत क्षेत्र माप नहीं, दस से अधिक या कुछ सेमी स्तर माप अवसरों पर भी लागू किया जा सकता है
मैंस्थिर और विश्वसनीय, फ्लाई ऐश, ब्लैंकिंग, जल वाष्प, क्रिस्टलीकरण, मोम का उत्पादन
मैंकोई गतिविधि नहीं, कोई आसान पहना हुआ भाग नहीं, अक्सर सफाई और रखरखाव के बिना, डिबगिंग
