120 मीटर आरएफ प्रवेश स्तर ट्रांसमीटर 13-35 वीडीसी प्रवेश प्रकार स्तर सेंसर

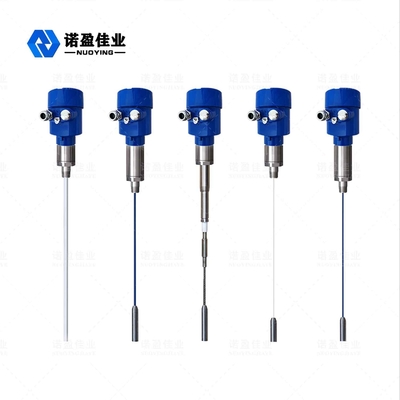

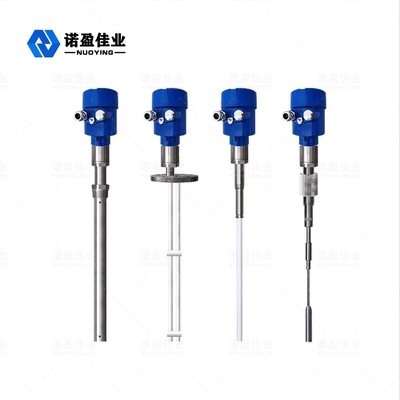

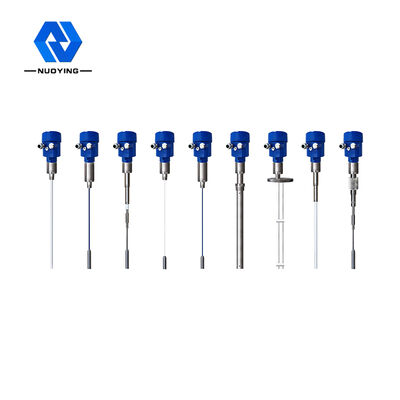

एनवाईएसपी-जेड आरएफ प्रवेश स्तर मीटर

एनवाईएसपी-जेड आरएफ प्रवेश स्तर मीटर रेडियो आवृत्ति प्रवेश सिद्धांत पर आधारित एक सतत स्तर माप उत्पाद है।उत्पाद में उच्च स्थिरता, उच्च संवेदनशीलता और व्यापक अनुप्रयोग के फायदे हैं।पारंपरिक कैपेसिटिव लेवल मीटर की तुलना में, मॉड्यूलर डिज़ाइन उपकरण सेटिंग को संक्षेप में और आसानी से महसूस कर सकता है।एक बार सेटिंग पूरी हो जाने के बाद, इसे सामान्य रूप से उपयोग किया जा सकता है और जीवन के लिए रखरखाव मुक्त हो सकता है।जटिल औद्योगिक क्षेत्रों में सुरक्षित और विश्वसनीय के रूप में उपयोगकर्ताओं को उपकरणों के संचालन को सहज रूप से समझने और समस्याओं से समयबद्ध तरीके से निपटने में सक्षम बनाता है।

आरएफ प्रवेश स्तर मीटरतकनीकी मापदण्ड

मैं ध्यान दें:उत्पादोंहो सकता हैके अनुसार अनुकूलिततकविशिष्ठ जरूरतेंकाउपयोगकर्ता!

आरएफ प्रवेश स्तर मीटरऑपरेटिंग सिद्धांत

रेडियो-फ़्रीक्वेंसी प्रवेश माप तकनीक अद्वितीय लाभों के साथ एक प्रकार की सामग्री स्तर माप तकनीक है।हालांकि कैपेसिटिव मापन की अवधारणा पारंपरिक कैपेसिटिव मापन तकनीक के समान है, आरएफ प्रवेश तकनीक इलेक्ट्रॉनिक सेल में ड्राइविंग-शील्ड सर्किट और हेलिकॉप्टर सर्किट जोड़ती है, इसलिए यह प्रतिबाधा और कैपेसिटिव रिएक्शन को अलग से माप सकती है।भौतिकी के नियमों से गुजरने के बाद, यह प्राप्त किया जा सकता है कि किसी भी लटकती सामग्री की प्रतिबाधा और समाई प्रतिक्रिया बराबर होती है, इसलिए लटकने वाली सामग्री के प्रभाव को मापा जा सकता है और ऑसिलेटिंग सर्किट के चरण बदलाव को पारित किया जाता है, जिसे समाप्त कर दिया जाता है। कुल उत्पादन से।
भंडारण टैंक में आरएफ प्रवेश स्तर मीटर की जांच स्थापित की जाती है, और सामग्री स्तर के परिवर्तन के कारण आरएफ सिग्नल का परिवर्तन जांच द्वारा प्राप्त किया जाता है।जांच का ड्राइविंग-शील्ड एंड आरएफ करंट को लटकने वाली सामग्री के माध्यम से लूप बनाने से रोक सकता है, जो उपकरण माप की सटीकता सुनिश्चित करता है।

आरएफ प्रवेश स्तर मीटरडिज़ाइन विशेषताएँ

◎ अद्वितीय ड्राइविंग - ढाल सर्किट डिजाइन फांसी का विरोध करने की क्षमता में सुधार कर सकता है
मैंकोई मृत क्षेत्र माप नहीं, दस से अधिक या कुछ सेमी स्तर माप अवसरों पर भी लागू किया जा सकता है
मैंस्थिर और विश्वसनीय, फ्लाई ऐश, ब्लैंकिंग, जल वाष्प, क्रिस्टलीकरण, मोम का उत्पादन
मैंकोई गतिविधि नहीं, कोई आसान पहना हुआ भाग नहीं, अक्सर सफाई और रखरखाव के बिना, डिबगिंग

मैंएंटी-हैंगिंग मटीरियल: अद्वितीय ड्राइविंग-शील्ड सर्किट डिज़ाइन चींटी को लटकाने की क्षमता में सुधार करता है।
मैंबिजली आपूर्ति रेंज: बिजली कार्य क्षेत्र: 13-35VDC
मैंअनुकूलनशीलता जांच प्रक्रिया तापमान: -100 डिग्री सेल्सियस 〜800 डिग्री सेल्सियस।कोई मृत क्षेत्र माप नहीं, एक दर्जन सेंटीमीटर या यहां तक ​​​​कि कुछ सेंटीमीटर सामग्री स्तर माप अवसरों पर बड़ी संख्या में दूरी पर लागू किया जा सकता है अधिकतम मापने की सीमा सैकड़ों मीटर, यहां तक ​​​​कि सैकड़ों मीटर भी हो सकती है, चिपचिपा सामग्री इंटरफ़ेस का माप एक है साधन का बड़ा फायदा..
मैंस्थिरता: स्थिर और विश्वसनीय आउटपुट, फ्लाई ऐश के प्रतिरोध, ब्लैंकिंग, नमी, क्रिस्टलीकरण, मोम प्रभाव
मैंरखरखाव मुक्त: कोई आंदोलन नहीं, कोई पहनने योग्य भाग नहीं, नियमित सफाई, रखरखाव, कमीशनिंग की कोई आवश्यकता नहीं है

आरएफ प्रवेश स्तर मीटरस्थापना आवश्यकताएं

मानक स्थापना विधि

• जांच का प्रभावी मापने वाला हिस्सा टैंक की दीवार को नहीं छू सकता है।टैंक की दीवार एल से दूरी 600 मिमी से अधिक है।
• जब टैंक में तेज हलचल हो, तो जांच के निचले सिरे को ठीक किया जाना चाहिए और सुरक्षा सुनिश्चित करने के लिए जांच को मिक्सर से दूर रखा जाना चाहिए।
• साधन मज़बूती से आधारित होना चाहिए
• सीधे जगह के माध्यम से नोजल (या स्लॉट) और अन्य सामग्री प्रवाह को भरने में जांच स्थापित नहीं की जा सकती है।यदि यह संभव नहीं है, तो प्रोब और फिलिंग नोजल (या स्लॉट) के बीच एक विभाजन स्थापित करें।
• उपकरण की हार्ड रॉड जांच स्थापित होने पर स्थापना स्थान पर विचार किया जाना चाहिए।टैंक की दीवार के साथ शॉर्ट सर्किट से बचने के लिए स्थापना के बाद केबल जांच को सीधा किया जाना चाहिए
• जांच के इन्सुलेशन को नुकसान नहीं पहुंचाने के लिए स्थापना बहुत सावधान रहना चाहिए।जांच का केंद्रीय अंत और ढाल परत स्थापना इंटरफ़ेस या पोत की दीवार के संपर्क में नहीं होना चाहिए, और जांच के उपयोग के दौरान स्थापना इंटरफ़ेस, कंटेनर दीवार, सामग्री आदि के साथ जांच के यांत्रिक पहनने से बचना चाहिए।
• इंस्ट्रूमेंट गार्ड पाइप में स्थिर पानी नहीं होना चाहिए, अन्यथा यह इलेक्ट्रॉनिक उपकरण को खतरे में डाल देगा

आरएफ प्रवेश स्तर मीटरबिजली के कनेक्शन

• प्रासंगिक प्रमाणीकरण के साथ केबल की सिफारिश की जाती है।
• शीथेड केबल्स के साथ, शील्ड को इंस्ट्रूमेंट फ्लोर और कंट्रोल रूम पावर सप्लाई दोनों से जोड़ा जाना चाहिए
• इनलेट के सीलिंग प्रदर्शन को सुनिश्चित करने के लिए 6 ~ 12nnn के बीच केबल व्यास आयामों की सिफारिश की जाती है।

सिस्टम कनेक्शन

रेडियो फ्रीक्वेंसी प्रवेश स्तर मीटर एक आंतरिक रूप से सुरक्षित उपकरण है।खतरनाक स्थितियों के लिए, उपकरण के बिजली आपूर्ति सर्किट पर एक प्रमाणित सुरक्षा द्वार स्थापित करना आवश्यक है।या तो सिंगल गेट या डबल गेट कनेक्शन का उपयोग किया जा सकता है, लेकिन कनेक्शन मोड अलग है।
