उत्पाद विवरण:
|
माप सीमा: | 0 ~ 20 मी(एकीकृत) | प्रक्रिया दबाव: | -0.1~0.1MPa |
---|---|---|---|
प्रक्रिया कनेक्शन: | निकला हुआ | सिग्नल आउटपुट: | 4...20 एमए |
प्रदर्शन प्रणाली: | तरल स्तर (हवा की ऊंचाई) | आउटपुट सेट करें: | ऊपरी और निचली सीमा सेटिंग |
सुरक्षा के स्तर: | IP65、IP67、IP68 (वैकल्पिक)) | धमाका प्रूफ ग्रेड: | Exia II CT6 Ga |
हाई लाइट: | निकला हुआ किनारा अल्ट्रासोनिक स्तर सेंसर,बड़े संचरण शक्ति अल्ट्रासोनिक स्तर गेज |

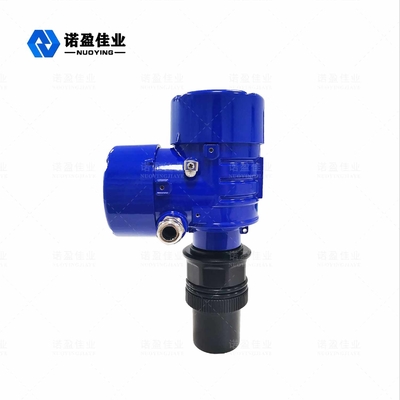

बड़े ट्रांसमिशन पावर के साथ निकला हुआ किनारा अल्ट्रासोनिक स्तर गेज
का कार्य सिद्धांतबड़े ट्रांसमिशन पावर के साथ निकला हुआ किनारा अल्ट्रासोनिक स्तर गेज
अल्ट्रासोनिक स्तर गेज कंटेनर के शीर्ष पर स्थापित किया गया है।इलेक्ट्रॉनिक इकाई के नियंत्रण में, जांच मापी जाने वाली वस्तु के लिए अल्ट्रासोनिक दालों की एक किरण का उत्सर्जन करती है।ध्वनि तरंग वस्तु की सतह से परावर्तित होती है, और कुछ परावर्तित प्रतिध्वनियाँ जांच द्वारा प्राप्त की जाती हैं और विद्युत संकेतों में परिवर्तित हो जाती हैं।पुन: प्राप्त होने के समय के अंतर और ध्वनि की ज्ञात गति का उपयोग भौतिक स्तर के परिवर्तन को निर्धारित करने के लिए किया जाता है।माइक्रोवेव सिग्नल को इलेक्ट्रॉनिक उपकरण द्वारा संसाधित किया जाता है और अंत में सामग्री स्तर से संबंधित विद्युत सिग्नल में परिवर्तित किया जाता है।
डिजाइन सुविधाकाबड़े ट्रांसमिशन पावर के साथ निकला हुआ किनारा अल्ट्रासोनिक स्तर गेज

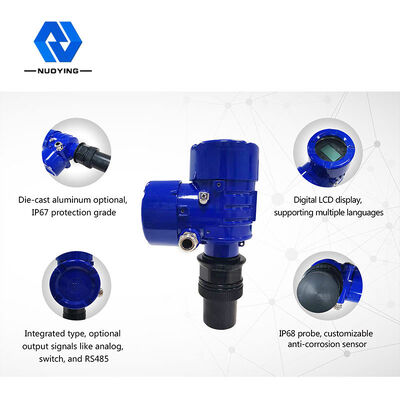

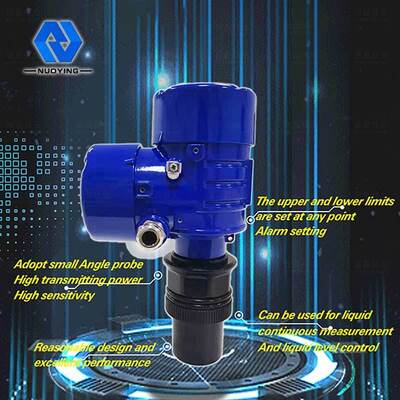

अल्ट्रासोनिक तरंग के लिए छोटे कोण जांच को अपनाया जाता है, जिसमें बड़ी संचरण शक्ति और उच्च संवेदनशीलता होती है
◎ किसी भी बिंदु पर ऊपरी और निचली सीमा सेटिंग और अलार्म सेटिंग, निरंतर तरल माप और तरल स्तर नियंत्रण के लिए उपयोग किया जा सकता है
◎उचित डिजाइन, उत्कृष्ट प्रदर्शन, सरल संरचना, सुविधाजनक स्थापना, आदि
तकनीकी मापदंडकाबड़े ट्रांसमिशन पावर के साथ निकला हुआ किनारा अल्ट्रासोनिक स्तर गेज

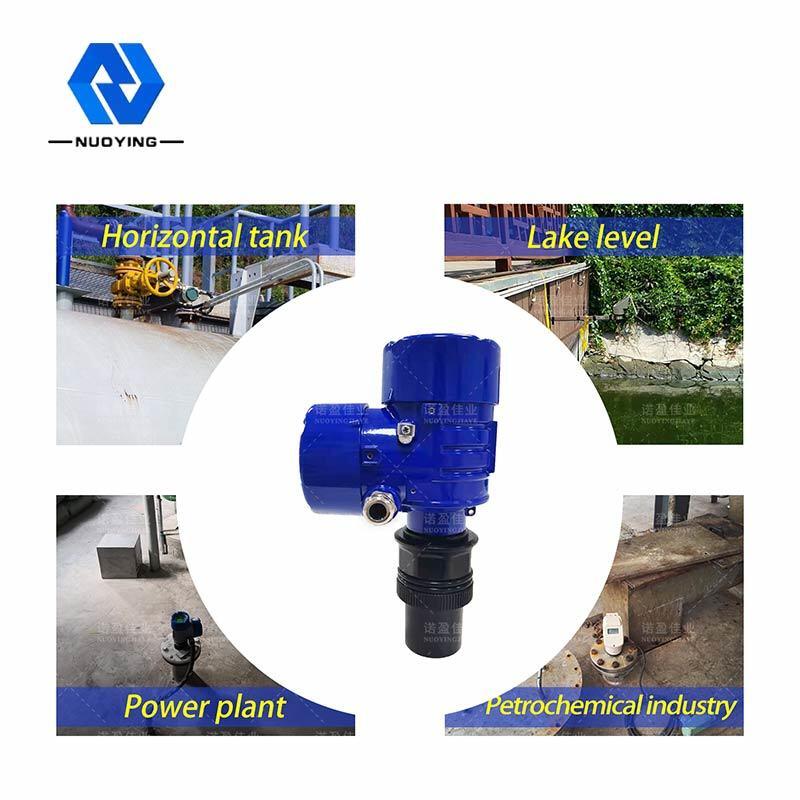

टीविशिष्ट अनुप्रयोग | तरल (कोई हलचल, फोम, वाष्पीकरण, आदि) |
उत्पाद मॉडल | एनवाईसीएसयूएल-502 |
जांच प्रकार |
एकीकृत, विभाजित |
एंटीना सामग्री | पीपी, पीवीसी, 304 |
माप सीमा | 0 ~ 20 एम (एकीकृत), 0 ~ 40 मीटर (अलग), |
माप की शुद्धता | <0.25% (रेंज <20 मीटर), <0.5% (रेंज> 20 मीटर) |
प्रक्रिया तापमान | 3एम, 20एम |
माप की शुद्धता | 0.05% ~ 0.1% एफ। एस |
प्रक्रिया तापमान | -20 ~ + 70 सी |
प्रक्रिया दबाव | -0.1 ~ 0.1 एमपीए, (वायुमंडलीय दबाव) |
विद्युत इंटरफ़ेस | M20×1.5,½"एनपीटी |
संरक्षण वर्ग | IP65, IP67, IP68 (वैकल्पिक) |
प्रक्रिया कनेक्शन | निकला हुआ |

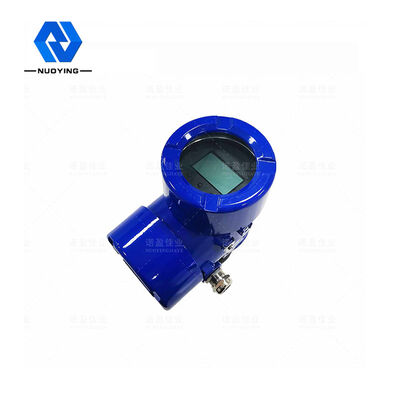

प्रदर्शन प्रणाली | तरल स्तर, दूरी (हवा की ऊंचाई) |
आउटपुट सेट करें | ऊपरी सीमा सेटिंग, निचली सीमा सेटिंग |
सिग्नल आउटपुट | 4... 20 एमए / एचएआरटी / आरएस 485 / मोडबस।.. |
संरक्षण ग्रेड | IP65, IP67, IP68 (वैकल्पिक) |
धमाका प्रूफ ग्रेड | Exia II CT6 Ga, Exd II CT6 Gb (विवरण के लिए प्रमाण पत्र देखें) |
※नोट: उत्पाद को उपयोगकर्ताओं की विशिष्ट आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है।
